コリオリス質量流量計はどのように動作する?   コリオリス質量流量計は コリオリス原理に基づいています. 媒体が流れる流量管を振動させます. センサーは周波数の変化を検出し分析します.流通管の相差と振幅流通管を通る介質の質量を直接測定し,振動周波数から密度を計算します.また,パイプラインの複数のプロセス変数を測定することができます質量流量,体積流量,密度,温度など   コリオリス流量計と熱流量計   コリオリス流量計は質量流を直接測定する.直接流量流量測定は流体の特性による不正確性を軽減する.熱流量計は質量流を間接的に測定する.計測方法によって2つの装置には根本的な違いがあり,したがってそれぞれが適した異なる用途があります.   熱質量流量計は,質量流量を測定するために液体の熱容量を使用する. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) The power applied or the temperature difference between the 2 sensors is directly proportional to the fluid mass flow rate熱質量流量計は主にガスに使用されます.   コリオリス原理が直接質量流量を測定するため,コリオリス流量計はガスと液体の両方に使用できます.   申請   コリオリス質量流量計は,変化するまたは未知のガスまたは液体混合物の質量流量または超臨界ガスを測定するために使用できます.液体の物理的性質に影響を受けることなく,直接量流量測定だけでなくコリオリス流量計は,柔軟で信頼性があり,正確な流量計です.

ローテーション流量計は,石油,化学,メタルルギー,その他の産業部門,市政建設で広く使用されている世界の主要な流量計製品の一つです.環境保護プロジェクト液体,ガス,蒸気の大部分の流れは測定され,試験され,制御されます.2本のワイヤの回転式流量送信機:出力電流信号は4〜20mAで,現場で即時の流量,累積電流,信号周波数,出力電流値を表示する.小流量切断と固定干渉を排除する機能があります. 2低体型:高温,高空,その他の厳しい設置に適しています.3. ダイビングタイプ: 環境に簡単に浸透するのに適しています.     設置要件 設置のための基本要件1 流量計は室内または室外で -30°C~+55°Cの環境温度で設置できます 2計測器の温度が15°C以上であれば,計測器のヘッドを水平または垂直に下向きに設置することができる (図1参照).,地下および他の悪い環境) (図2を参照),最大延長距離は10m3測定媒体が液体で,流量計が垂直または傾斜のパイプラインに設置されている場合,液体の流量方向は下から上へ (図3参照) 4流量計のデバッグ,分解および現場での保守を容易にするため,流量計頭上の空き空間は,保証できない場合は少なくとも0.5mである (図4参照).設置中に設置角度を調整する必要があります..5流量計の上流は,調節弁や半開いた弁の設置を避けるようにすべきです.流量計の下流に $D の後に設置できる (図5参照).   6信号送信距離:電流出力信号の最大送信距離は800mです. 7圧流量計が大きな振動のあるパイプラインに設置されている場合,柔らかい接続パイプを設置するか,パイプを固定する必要があります (図6参照). 8ガスまたは蒸気を測定する際には,低部分に凝縮を避けるため,前進流量計をパイプラインの高い部分に設置する必要があります.トラップを設置する必要があります.:液体を測定する際には,パイプラインの低い位置に流量計を設置して,パイプを完全に測定する必要があります.9適切な前後直線管段を保持する.直線管段の保持された寸法については,図7を参照. 計器の名目寸法単位 mm

圧差管管の設置 1) 測定された流量体は清潔な液体である場合,そのパイプラインの設置図 (上記のように) (2) 測定された流量体は腐食性液体である場合,そのパイプラインの設置図 (3) 測定された流量体はクリーンガスである場合,そのパイプラインの設置図(4) 測定された流量体は腐食性乾燥ガスである場合,そのパイプラインの設置図 (5) 測定された流量体は水蒸気である場合,そのパイプラインの設置図 (6) 測定された流量体がクリーンガスである場合,そのパイプラインの設置図     エンド

パイプで満たされた液体がパイプのスロージング部分 (オーリフィクルス,ノズル,など) を通るとき,液体はスロージング部分で局所的な収縮を形成します.静的圧力が減少する圧縮部位の前と後で圧縮下降または圧差が生じるように,中流の流れが大きくなるほど,ストロッキング部品の前後における圧力差が大きいほどしたがって,流体流量度は差圧を測定することによって測定することができる. 基本設置要件:(1) ストロッシング装置を設置する前に,ストロッシング装置の数とサイズがパイプラインの設置位置の要件を満たしているかどうかを確認する必要があります.(2) 新しく設置されたパイプラインシステムは,パイプラインの洗浄後に設置されなければならない.(3) ストロッシング装置を設置する際には方向に注意し",10"番号のパーツを上流方向に設置する必要があります.(4) ストロットリング装置がパイプラインに設置された場合,パイプライン軸の垂直性と同心性を確保する必要があります.垂直性の誤差は ± 10 を超えてはならない.同心度の差は0を超えない..0025D/0.1+2.3B4(5) 設置中に使用される様々な密封蓋は,パイプラインの内壁に突出してはならない.(6) 穴のプレートは密度で設置され,漏れは許されないし,設置後に圧力試験を行う必要があります.(7) 圧力導管は垂直または傾斜で設置し,傾きは1以下でなければならない.12粘度が高い液体では,傾きも増加し,圧力信号伝送距離が3メートル以上になると,圧力ガイドパイプは,セクションで傾斜する必要がありますガスコレクターと安定装置をそれぞれ最高点と最低点に設置する必要があります.(8) 差圧信号伝送の歪みを避けるため,正圧と負圧の管はできるだけ近くに置くべきである.寒い地域でも防凍対策を講じなければならない.垂直管に設置すると,圧迫口の位置にも注意を払う必要があります.圧力入口の位置は,圧力入口装置の平面で選択できます.: 水平管に設置された場合,圧力の入口の位置は図に示されています. (液体については測定介質図1,ガスについては図2)     (10) ストロッシング装置の上部と下部のパイプ断面の最小長: (L1とL2はDの倍数である).

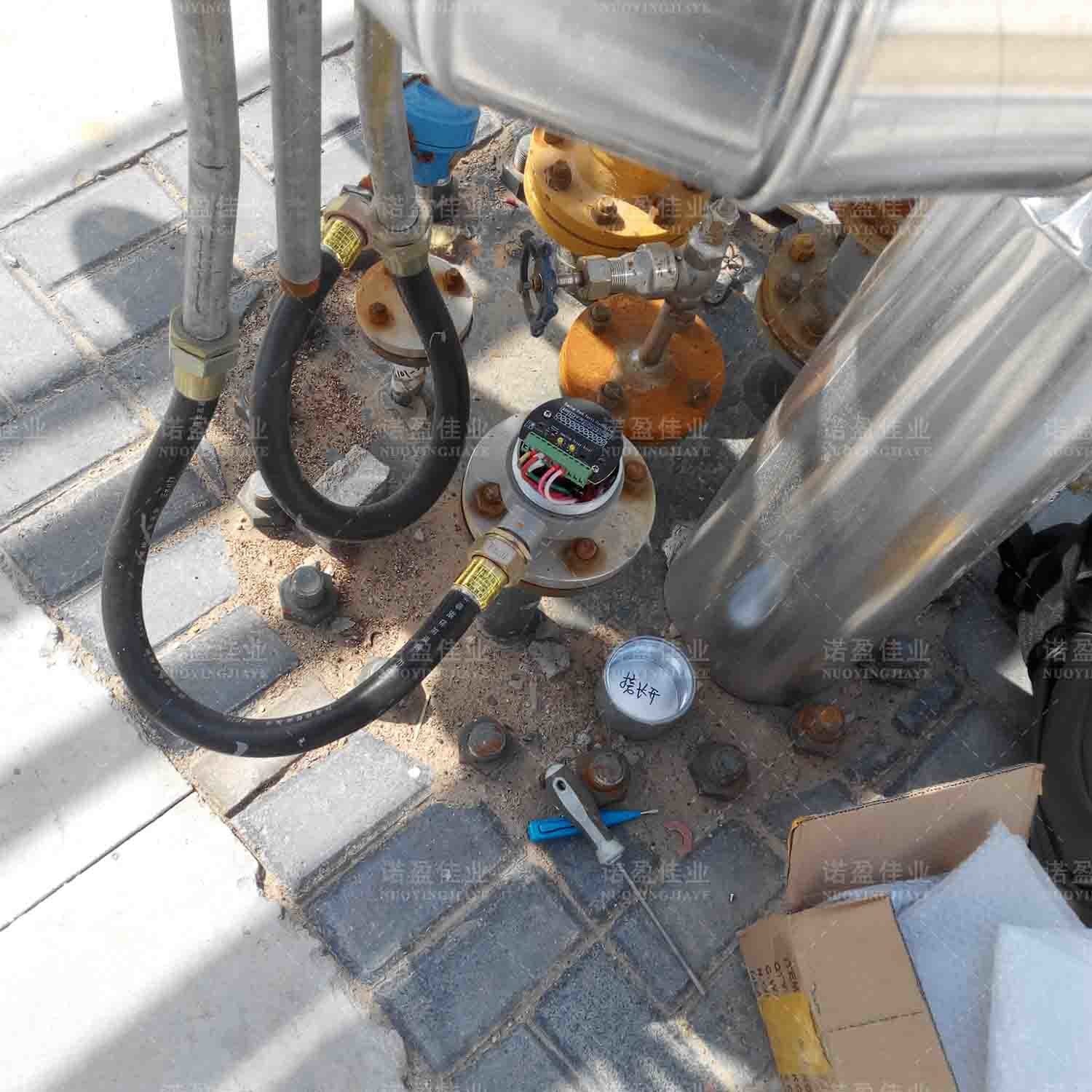

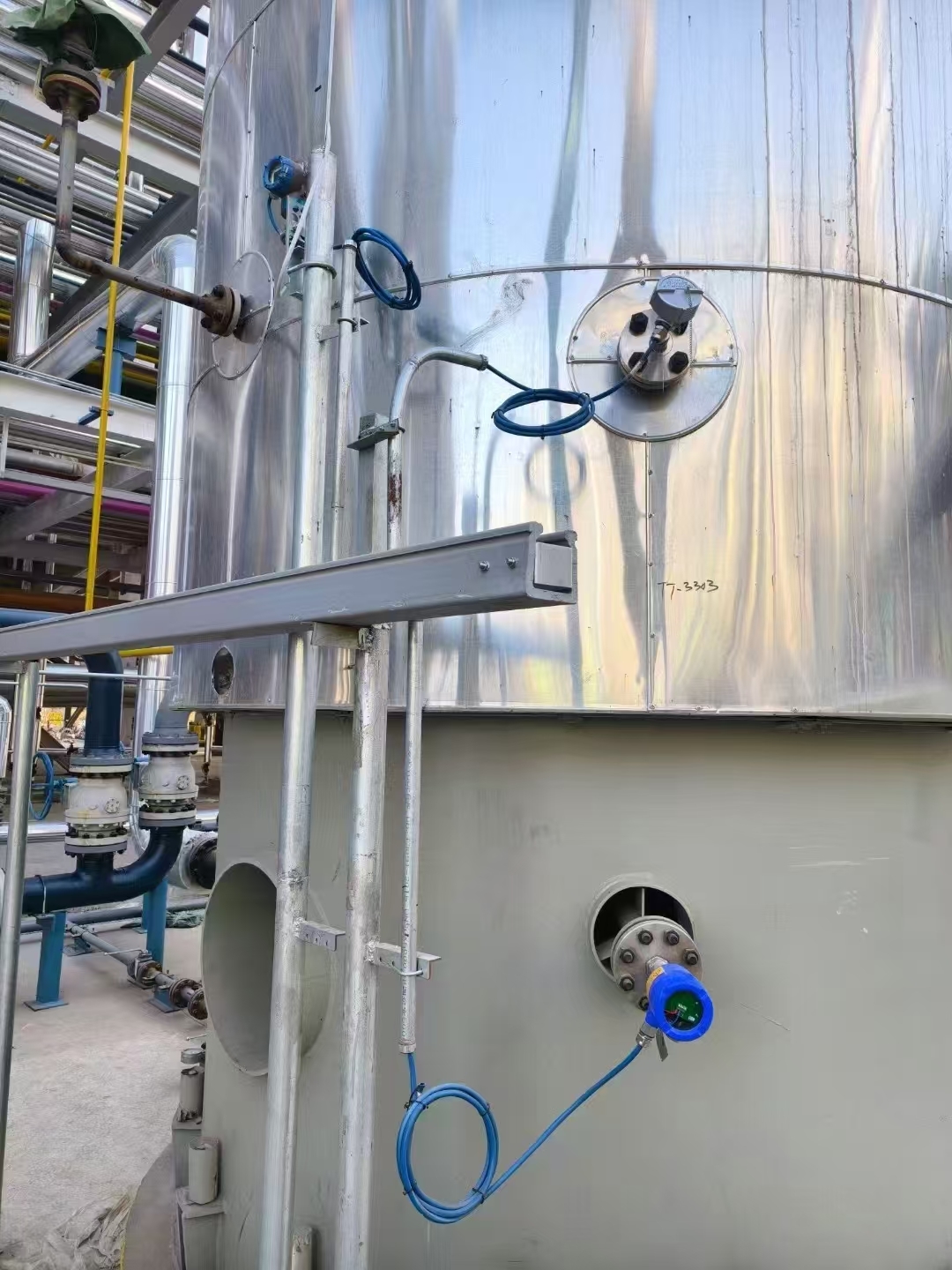

音さの液体の水平なスイッチはタイプの液体のレベル コントロール スイッチである。音さは水晶によって振動を発生させるために刺激される。音さが液体、振動頻度変更および頻度変更で浸るとき電子回路によって検出され、スイッチ価値を出力する。   主義: 振動要素（音さ）は圧電気の製陶術のドライブの下である特定の機械共鳴頻度で振動する。Piezoceramicsは温度の衝撃によって機械的に固定そして従って限られなくて。振動の要素が測定された媒体の接触に入って来れば、振動頻度変更。必要な電子工学は振動頻度のこの変更を検出し、転換命令に翻訳する。典型的な適用は入れ過ぎる空転の保護そして防止をある。この器械の簡単で、強い構造が原因で、測定は測定された媒体の物理的な、化学特性によってほとんど影響されない。外的な振動が強くてかまたは測定された媒体が変わる、測定は影響を受けていない。 関係の形態に従って、音さ水平なスイッチはに分けることができる:フランジの関係および通された関係。それは貯蔵タンクで主に、容器および糸によって、固体粉の中型および低水準または液体高い取付けられ、サイロおよびフランジ、および手段振動頻度の変更を通して信号警報または物質的なレベル コントロールの目的を達成する。 音さ水平なスイッチは原料の貯蔵タンクの不可欠な計器であり、工場のパイプラインそして液体の容器を運ぶ。それは信頼性が高い音さ水平なスイッチが取付けられている限り、液体レベルの位置は理性的に制御することができること言うことができる。多くのマンパワーおよび物的資源を救うことの場合には、それは工場の仕事の効率を非常に改善できる。   音さの水平なスイッチの単一機械テスト 配線:音さ水平なスイッチは一組の電力線および一組のリレー フィードバック ラインで一般に構成される。ノーマル・オープンの接触か普通閉鎖した接触を接続するに関しては、器械デザイナーによって一般に定められる。各音さ水平なスイッチはが単一棒である一組のリレー接点、二重投球装備されている。リレーはスイッチとしてだけ機能するために使用され、警報か他の強力な装置をディレクト・ドライブできない。すべての制御信号は電子単位の上にターミナル ブロックからの出力である。緑色航法燈はついているとき、ライトが消えているときリレーが普通働いている、リレーは警報状態にあることを示し（力が消えているかまたは器械が壊れるとき、リレーは警報状態にまたある）。   テスト:音さのレベル ゲージがオン/オフであるので、普通働くことができるかどうか正確であるかどうか確かめる必要性が、ちょうどテストない。方法は次のとおりである:電源が入れられた後、音さの振動を聞くことができあなたの手を搭載する二又に触れ、そしてあなたの手の接触に相当して音さによって転換信号の出力を測定するのにマルティメーターのオンオフの位置を使用する。測定されるべき媒体が無毒で、無害な液体または固体なら、手の代りにつまむのに、媒体にそれから振動のフォークを付けるために見本抽出するのに、使用する媒体を容器を使用でき音さによってオンオフ信号の出力および媒体の接触を測定するのにマルティメーターのオンオフ ギヤを使用することはそれに対応する。   場合1Nuonuoは優秀な器械の労働者である。今日、私は音さ水平なスイッチを修理する通知を受け取った。この腕時計が不当に警急常にで、正確に固体サイロのレベルを検出できないことが言われる。Nuonuoは私に報告した:この腕時計は何回もデバッグされた、振動フォーク ボディはきれいになり、戻され、数日間使用することができる。数日後でそれは再度失敗し、それを固定する方法を私は知らない。 上記の記述に基づいて、私は次の結論を作る:1。この音さ水平なスイッチが固体粒子を測定するのに使用されている。2。振動のフォーク ボディはきれい拭かれた後、操作にしばらく入れることができる。3。固体粒子のサイロに多くの塵がある。 結論として:Nuonuoおよび私は関連したテスト ツールを取り、音さ水平なスイッチの位置に梯子に上り、そして電圧が正当な誤り範囲の内にあった23.5Vだったことテストした。リレー接点を測定するとき、実際の物質的なレベルと明らかに矛盾しているそれはしばらく断続的にある。電気との振動のフォーク ボディを取除いた後、固体塵の薄層で覆われたことが分られた。拭き、リレー接点をきれいな測定した後、固体塵をそれは実際の状態と一直線にある。但し、そうすることで一時的な使用の問題しか解決でき問題が永久にないことを保証できない。これは測定の正確さが余りに高く、感知要素が余りに敏感であるという事実が明らかに原因である。従って私はにretuneそれを決定した、私は音さ水平なスイッチの感受性を断っている間、私がサンプルのそれをテストしたあるサンプルを取り、私の隣に置くためにNuonuoを頼んだ。それが材料に十分に合わせられるまで。   場合2V-307残りの石油貯蔵タンクの音さ水平なスイッチが壊れていない長い間、ずっと私決してことを1日Nuonuoは私に告げそれを修理するチャンスを持っていた。そこの今回はV-307タンクの材料ではない、私達は修理か取り替えのためにそれを降ろしてもいい。 結論として:私は関連したテスト ツールとのNuonuoのこの音さの液体レベル スイッチに来、正当な誤り範囲の内にある24.5Vで電圧をテストした。測定のリレーの接触は実際の物質的なレベルと明らかに矛盾しているばらばらの状態に常にある。Nuonuoはすぐにフォークは、見つけそして用具によって引き出すことができなかった従って彼は維持部屋にしかそれを取ることができ、振動する使用蒸気は分解するためにそれを熱することを腕時計を取り、防いだ振動のフォークの間でコークスになると土が類似した。テストは完全に正常だった後、仕事に戻ってある。   場合3Nuonuoは午前中オフィスに二線式の音さの液体水平なスイッチがV-208貯蔵タンクに最近、および今それ取付けられていたことを来、私に告げたきちんと働いていない。場所で測定される正価格販売電圧は24Vであり、オン負荷測定の電圧は9.5Vだけである。   結論として:Nuonuoとともに、私は関連したテスト ツールが付いているこの音さの液体レベル スイッチにNuonuoが言ったようにと来、電圧を測定するためにマルティメーターを取った。私はこのメートルの電源が安全バリアからない、しかしDCSのシステム・モジュールから行ったことを確認するキャビネット部屋に。設計協会との後で論議の後で、この電源は適していない、安全バリアからこのメートルに安全バリアおよび供給力を直接加えるように従って構造党は要求される。

  サイトの状態：横型オイルタンク   横型円筒タンクも広く使用されています。高い正圧と負圧に耐える能力があるため、石油製品の蒸発損失を減らし、火災のリスクを減らすことが有益です。機械のバッチで製造し、設置のために現場に輸送することができ、取り扱いと解体が簡単で、移動性が良好です。不利な点は、容量が一般的に小さく、多くの数が広い領域をカバーすることです。これは、小規模な流通デポ、地方のデポ、都市のガソリンスタンド、陸軍のフィールドデポ、または企業の関連する石油デポに適しています。また、空タンクや計量タンクなどの大型油槽所の補助タンクとしても使用されます。   製品の選択 NYRD-702ステンレス鋼レーダーレベルトランスミッター 中くらい ガソリン、ディーゼル油 プロセス温度 常温 プロセス圧力 大気圧 測定範囲 0〜1.5m 信号出力 4〜20mA 電源 24V DC プロセス接続 フランジ接続 保護グレード IP67 防爆グレード Exia IICT6（オプション）

  現場の状況：原油貯蔵タンク   原油は石油であり、「ブラックゴールド」とも呼ばれ、一般に油井から直接抽出された原油として知られています。これは、さまざまな炭化水素で構成される暗褐色または暗緑色の粘性液体または半固体の可燃性物質です。石油は主に燃料油やガソリンとして使用されており、世界で最も重要な一次エネルギー源のひとつです。   製品の選択 NYCZ磁歪レベルゲージNT93420温度伝送センサー 中くらい 原油 プロセス温度 常温 プロセス圧力 大気圧 測定範囲 20m-20〜80℃ 信号出力 4〜20mA 電源 24V DC プロセス接続 フランジ接続 保護グレード IP67 防爆グレード Exia IICT6（オプション）

  現場の状態-攪拌せずに衛生グレードのステンレス鋼タンク   製品の選択 NYRD-805レーダーレベル送信機、NYRD701レーダーレベル送信機 中くらい アサリグリーン、桑生姜、その他の漢方薬溶液 プロセス温度 0〜100℃ プロセス圧力 1.6mpa 測定範囲 0〜2m、0〜3m 信号出力 4〜20mA +ハート 電源 24V DC プロセス接続 フランジ接続、ヘルスクランプ接続
