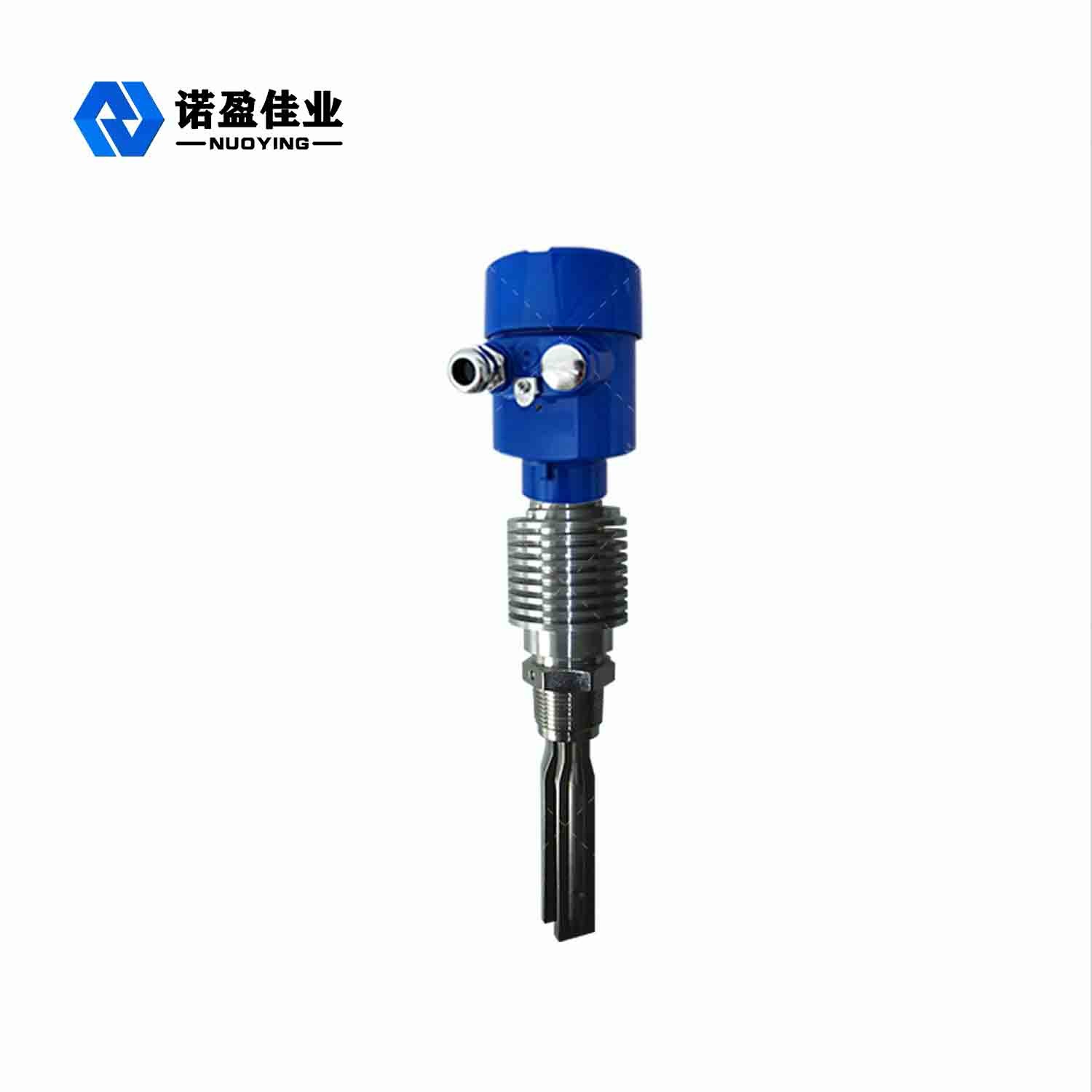

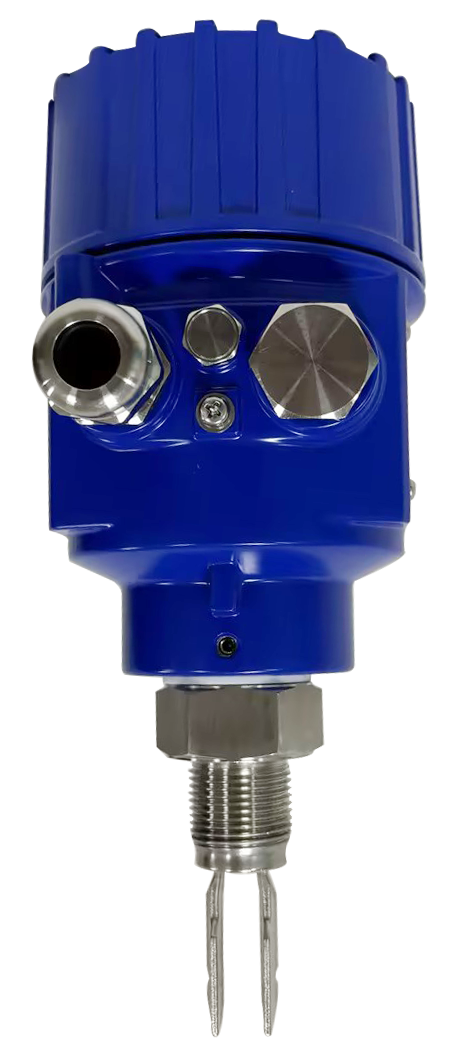

レベルスイッチのセンサーが一般的に使用する信号出力タイプは,一般的に以下の5種類があります. リレー出力,二線出力,トランジスタ出力,非接触出力,NAMUR出力,その中でも,リレー出力は最も広く使用されているトランジスタ出力と非接触出力はめったに使用されず,二線出力とNAMUR出力は主に内在的な安全性のために内在的な安全性システムで使用されます.NAMURの出力とはどのような違いがあるのでしょうか?? 2本の電線系は,4本の電線系 (電源線2本,通信線2本) に比べて通信と電源供給の方法である.電源線と信号線を1つに結合する2本のワイヤの計器は電源線に接続されていない,つまり,独立した稼働電源がありません.電源は外から導入する必要があります,通常,センサーに電力を供給する安全ゲートのために,送信される信号は受動信号です. 2本のワイヤーのシステムは,一般的に信号を送信するために4 ~ 20mA DC電流を使用します.爆発防止の要件のために上限は20mAです20mAの断断電流による火花エネルギーは,ガスを点燃させるのに不十分である.下限が0mAでない理由は,断断線を検出するためである.通常の動作では4mA以下にはならない.2mAは通常ワイヤ断断断アラーム値,8mAと16mAがレベルアラーム値として使用されます. NAMUR規格は2009年に中国に初めて導入されました. 当初は近接スイッチ業界で使用されていました. そのため,その動作原理は近接スイッチによって定義されています. その動作原理は:センサーは約8VのDC電圧を提供する必要がありますセンサーに近い金属物体の距離に応じて,1mAから2.1mAまでの電流信号が生成されます.校正されたスイッチ電流の典型的な値は1.55mAです.電流が低から高または1に等しいとき.75MA,出力信号が変化する (0から1へ,またはOFFからONへ).電流が1.55mA未満の高から低へ移動すると,出力信号が変化する (1から0へ,またはONからOFFへ).近くにある金属の物体を確認できます. NAMURの動作原理からわかるように,それは2本のワイヤーの出力に似ている. 隔離ゲート (通常8.2VDC,2本の電線で 24VDC) の電流信号を検出するNAMUR出力検知点は通常 ≤1.2mAと ≥2.1mAである (異なる企業によって設定された検知点は異なる),二線出力検知点は一般的に8mAと16mAである.切り替え信号は隔離グリッドを通って変換され,最終的にDCSまたはPLAC制御室に出力されます. 2本のワイヤーのシステムとの違いは,電流と電圧が小さく,使用された安全ゲートの電力需要が低く,しかし比較的,2本のワイヤーシステムの出力価格よりもはるかに高価です. 現在,中国では,内在安全システムの適用は2本のワイヤの出力よりも多く,NAMURの出力アプリケーションは少なく,理由は以下の2点以上のものではありません. 1NAMUR信号出力システムは高価です 2内部安全性のある2ワイヤーシステムの出力は,NAMUR出力を完全に置き換えることができ,価格も安くなります.                                                                                                                                                  ありがとうございました

プロセスの流量検出機能   線路流量生産における材料のバランスを確保するために,パイプライン内の流体の流れを検出し制御する必要があります.このプロセスフロー検出にはいくつかの特徴があります生産は継続的であり,流量範囲で安定した時間間に特有のダイナミックバランスプロセスにおける生産に必要な材料の変動に係る.特定の時間帯にマクロ生産の物質制御は,点の絶対的な常性を追求するのではなく,範囲の相対的な安定性を要求します.この瞬間特有の流れ検出の誤差は,リラックスすることができますしたがって,この種のプロセス検出流量計の精度は適切に低下させることができます.2つ,あるいは3つの流れモニタリングメーターが選択できます..                                           標準型開口板の使用制限 上記の穴流量計の使用の欠陥は,エンジニアと使用者に他の構造の計器を探すことを余儀なくします.長期にわたる使用累積と 機器開発者の努力により標準的な穴として完璧な実験データによって支持されることができないが,これらの標準的な穴として完全な実験データによって支持されることができないが,標準化された生産を達成できないしかし,長期使用と製造者による継続的な改善の後,プロセスの流れ検出の要件を満たすことができます.近年,多くの非標準ストロットリングコンポーネントに広く使用されています.   クイーン流量計の構造特性 外見から,クイーン流量計は,金属パイプの真ん中に2つのオープンインターフェースを残す,両端に溶接された接続フレンズを持つ金属の直線パイプです.そしてインターフェースは,パイプ口とフレンジの2つの方法があります両端の接続フレンズから,両端の接続フレンズから,それは,メーターの体内の部屋で固定されているVの形の突出部分があることを見ることができますプレッシャーインターフェースは,プレッシャーブロックの前側と後ろ側に開かれています.プレッシャー・インターフェースは,プレッシャー・ブロックの前側と後ろ側に開かれています.クイーン流量計の構造が非常に簡素化されていることが見られます孔プレートよりも安装と使用がシンプルで便利です.   クイーン流量計の測定原理 クイーン流量計は 絞め込み装置です the structure of the throttling element is based on the Bernoulli principle - the sudden reduction of the fluid flow area caused by the static pressure dynamic pressure energy mutual conversion manufacturing流体の流れ面が急に大きく変化します 流体の流れ面が急に大きく変化します クイーン流量計のスロットリング要素は,V型クイーンで,メーターボディの室に溶接されている.突出するクイーンとメーターボディの室によって形成されたスペースが流体流域の突然の変化を実現する液体の静圧と動圧を互いに変換できる.液体の瞬時流量 V 形のクインブロックの前に,そして後に差圧トランスミッターで測定されます収納流量計を通過する流体の体積流量が変換されます.   クイーン流量計の利点 1. 汚れを除去する クイーン流量計の構造から,クイーンが表面体の片側に設置され,流量エリアはクイーンと表面体の空洞の間にあることがわかります.汚れのための液体とクイン流量計を通って流れる表面体内に蓄積しないため,孔流量計が使用できない粒子不純の流体測定に使用できます.   2. より多くの状況に適用できます 装置の片側に溶接されたガソリンのクインは,体を通過する液体の頭 (圧力) 損失は,中間開口を持つ開口プレートよりもはるかに小さい.穴流量計よりもはるかに小さい. クイーン流量計は,高粘度のある原油,汚れ油,ワックス油,燃料油,およびアスファルトの測定に使用できる, 幅広い流体粘度に適しています.石油精製プロセスで広く使用されています.   3. 圧力モードの変化 クイーンフローメーターのフランジ圧測定モードは,液体流量測定のためのガソリン要素+差圧伝達器の構築を簡素化します.双フロング送信機のモードを使用して圧力管と線を設置するだけでなく,しかし,また,大きく測定プロセスの精度を向上する ガスエレメントの 安定性のために,二重フレンズトランスミッターの毛細管のシリコンオイルを満たすガスエレメントの圧力チューブ内の静的介質の質的変化によってもたらされた追加のエラーを克服します.流量計の故障率と保守頻度を減らす計量器の測定精度を向上させる.   4. エネルギー節約と排出削減 溢れる液体に対するクインの頭損失は,開口プレート流量計よりも小さい.同じ介質のためのクイン流量計と孔プレート流量計の静的圧力損失は,さらに減少する必要があります. クイーン流量計 + ダブルフレンズトランスミッターの検出方法は,圧力プライマーのパイプの敷設を排除し,したがって,追跡熱源の敷設と追跡蒸気の消費を節約.クイーン流量計の圧力インターフェイスは,表面体とプロセスパイプライン全体と隔離できます.冬にクイーン流量計の防凍対策は,液体の熱源によって確保することができます装置の総エネルギー消費量は一定程度削減される.                                                                                                                                                           ありがとうございました

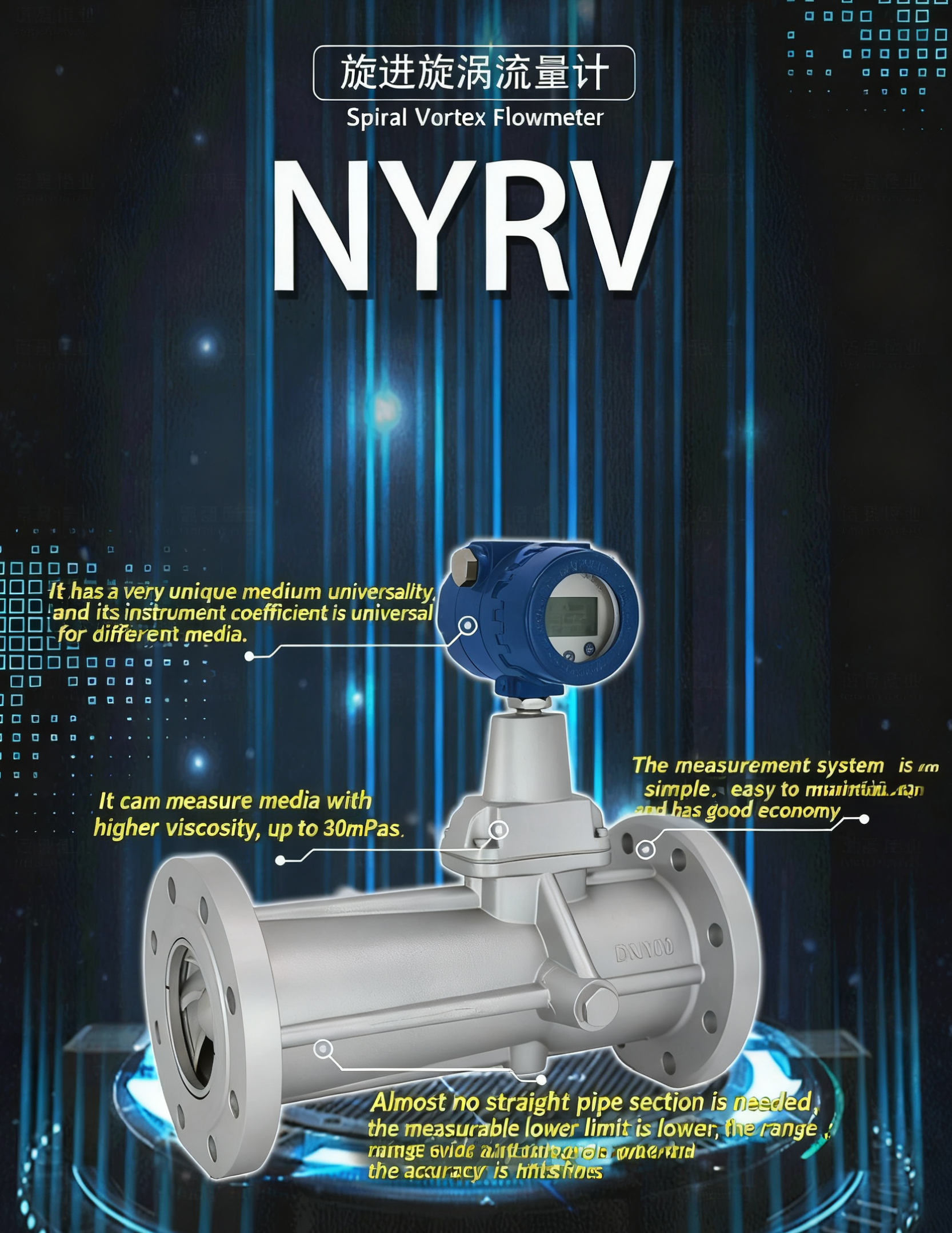

渦流量計は,ガス,液体,蒸気の流量を測定するために工業プロセスで広く使用される一般的な流量測定機器です.詳細な説明は以下のとおりです飽和蒸気または過熱蒸気を測定する際に必要なハードウェア. 1どういう仕組みか 渦流量計は,カーマン渦流路原理に基づいています. 液体が不対称な体 (渦流発生器と呼ばれる) を通過すると,その下流に代替渦が形成されます.特定の周波数で生成され放出される渦発生頻度は流体の流量に比例するので,これらの渦の頻度を検出することで流体の流量を計算することができます.一般的な検出方法には,渦の周波数を記録するためのピエゾ電気センサーまたは容量センサーが含まれます.. 2構造 渦流量計の基本構造には,次のものがある. 渦発生器: 通常は三角形の柱やプリズムで,液体を動かし渦を作り出すのに使用されます. • センサー 探査機: 渦の周波数を検知するために使用される装置,例えばピエゾ電気または容量センサー. 流量計測管:この部分を通る渦発生器と探査機が設置されている. • 信号処理装置: 探査機によって収集された信号は速度または流量データに変換されます. 3運用条件 渦流量計は,次の流体の測定に適しています. ガス:空気,窒素,天然ガスなど • 液体:水,油など 蒸気:飽和蒸気や過熱蒸気など 使用時の注意: • 直線管の切断要求: 正確な測定を保証するために,通常は,流れ場の混乱を避けるために,渦流量計の前に,そして後に十分な長い直線管のセクションを維持する必要があります.. • 流体速度範囲: 渦流量計は中~高流量に適しています. • 温度と圧力条件:適切な渦流量計の材料とセンサーは,より高い温度や圧力環境に適応するために,特定の作業条件に応じて選択する必要があります. 4一般的な問題 渦流量計は,使用中に以下の問題が発生する可能性があります. 振動効果: パイプの振動は信号の精度を妨害し,測定データが誤りになる可能性があります. 低流量感度: 低流量では,結果となる渦信号が十分に明らかになり,測定精度が低下する可能性があります. 測定パイプの内壁のスケーリングや腐食は,渦発生器の性能と測定安定性に影響を与えます. • 測定管を遮断する異物物質は,測定誤差を引き起こす. 5飽和蒸気と過熱蒸気を測定する時の温度と圧力補償 飽和または過熱蒸気の流れを測定する際には,温度と圧力の補償は,測定された流量結果が実際の条件下での質量流量または容量流量を反映することを確保することが重要です.. • 飽和蒸気:飽和蒸気 の密度は,温度 と 圧力 に 固定 的 に 関係 し て いる の で,密度は 圧力 や 温度 を 測定 し て 計算 でき ます. • 超熱蒸気:温度と圧力が比較的独立しているため,密度を計算するには,温度と圧力を同時に測定する必要があります. 補償方法: 温度補償: 温度センサーを設置することで,液体の温度をリアルタイムで取得します. • 圧力補償: 圧力伝達器を設置することで,液体の圧力をリアルタイムで得ることができます. 流量計算: 温度と圧力のデータは流量計算機やリアルタイム密度補償のための自動化システムに入力され,正確な質量流量率を計算します. 6必要なハードウェア 正確な温度と圧力の補償を達成するために,通常,次のハードウェアが必要です. • 渦流量計体:標準信号出力インターフェースを備えています. 温度センサー (熱対や熱抵抗など):蒸気の温度を測定するために使用される. • 圧力 伝達器:蒸気 の 圧力 を 測定 する ため に 用い られ ます. 流量計算機またはDCS/PLCシステム:温度,圧力,流量信号を受信し,補償計算を行うのに使用される. 7追加する: 飽和または過熱蒸気を測定する際に温度と圧力の補償が必要になる理由 飽和または過熱蒸気を測定する際には,蒸気の密度が温度と圧力によって大きく変化するため,温度と圧力の補償が必要である.補償なし精度の高いプロセス制御とエネルギー計算のために 通常は質量流量や標準容量流量を知らなければなりません なぜかというと 1蒸気の密度の変化 • 飽和した蒸気:飽和状態では,蒸気の温度と圧力の間には厳格な相応性があります.温度や圧力の変化は,密度の変化をもたらします.密度は,パラメータを測定することで得られます.しかし,労働条件の変化による補償のために,密度をリアルタイムで得ることがまだ必要である. • 超熱蒸気:温度と圧力は独立して変化し,密度は単一のパラメーターで決定することはできません.蒸気密度を計算するには温度と圧力を測定する必要があります.. 2流量タイプと測定目標 • 流量量:渦流量計は,液体の流量量,すなわち測定された部分を通る容量を単位時間で直接測定します.この値は,異なる温度と圧力における質量を直接反映していない.. 質量流量: 質量流量を計算する際に,流体の実際の質量に関連しているため,プロセス制御とエネルギー計算においてより有用な量である.公式を使う必要があります.: •密度補償:温度と圧力測定によって測定結果が正確な質量流量または標準容量流量であることを確保するために,リアルタイム密度が計算され補償されます.. 3.蒸気エネルギー計算の需要 蒸気によるエネルギー転送は,特に蒸気暖房や蒸気駆動機器を含む多くの産業用アプリケーションにおいて,鍵となる.蒸気 の 熱量 は,蒸気 の 温度 や 圧力 に 直接 関係 し て い ます補償がなければ,流量計が提供するデータはエネルギー計算のために正確に使用できません. • リアルタイム補償は,より正確なエネルギーバランスと制御のために,蒸気の真の状態パラメータを提供します. 4.実際の労働条件の動的変化 蒸気システム内の温度と圧力は,高負荷または低負荷条件下など,時間とともに変化し,この変動により蒸気密度が変化する.したがって,正確な測定を保証するためにこれらの変化を把握し,動的に補償する必要があります. 結論 飽和蒸気と過熱蒸気を測定するには,温度と圧力の補償が必要である. • 調整された流量計で測定された体積流量は質量流量です. • プロセス制御のためにより正確な蒸気流量データを提供します. • エネルギー計算の精度とプロセス効率を確保する. 温度と圧力をリアルタイムで測定し,これらのデータを密度計算のために組み合わせることで,蒸気密度の変化を補正することができます.測定をより信頼性と精度で. 結論 渦流量計は,シンプルな構造,容易な保守,幅広い用途のために,産業で広く使用されています.飽和および過熱蒸気を測定する際には,流量データの正確性と信頼性を確保するために,温度と圧力の補償が不可欠です..                                                                                                                                                              ありがとうございました

電磁気流量計は一般的な産業用流量測定装置で,設置要件は厳しい.測定の精度と長期安定性とは直接関係している電気磁気流量計の設置要件の詳細な説明は以下のとおりである.設置要件を遵守しない場合が生じる理由と問題.   1電気磁気流量計の設置要件   1.1 管の位置要求   • 直線管の長さ • 上流の直線管の断面は一般的に管の直径 (D) の5倍以上,下流の直線管の断面は管の直径 (D) の3倍以上である必要があります. 下流設備の要件を満たしていない                              下流は設置要件を満たしていないが,調節器と一緒に設置されている.     ● 振動 が 強い 場所 を 避ける: • パイプや設備の振動が低い場所に設置する. • 強烈な磁場干渉を避ける • 大型のモーター,周波数変換器,ケーブルなどの強力な電磁気干渉源から遠ざける. 1.2 液体がパイプを満たす   • 液体がパイプを満たすようにする設置位置: • 流量計の水平管の設置は,通常,パイプの下部で選択され,出口には高さの差があります.垂直管の装置が上向きに流れるので,測定中に管にガスや空っぽの管が発生しないようにします..                              メーター送信機は水平に設置され,電極の元の左と右の分布は上と下の分布になります.上部電極は泡によって影響されやすい, 下の電極は介質の不純物によって磨かれる可能性があります. 1.3 基礎要求事項   ● 良き 基礎 を 持つ こと: • 流量計の接地抵抗は通常10オーム未満で,接地点を他の機器と共有しないように別々に接地する必要があります.   1.5 流体条件   • パイプライン の 激しい 渦 や 乱れ た 流れ を 避ける: • 液体がセンサーに均等に流れているか確認します.                  設置要件を満たさない場合,不安定なメディア流量を引き起こす可能性があります.                   接続ボックスは下にあり,長期間の使用後に水入りのリスクがある可能性があります. 2. これらの要件に従って設置する理由   2.1 測定の精度を確保する   • 電磁流量計 の 動作 原理 は,電磁気 誘導 の ファラデー の 法則 に 基づい て い ます.この 法則 に よれ ば,誘発 電圧 を 生成 する ため に 磁気 場 に 流れる 液体 が 必要 です.だから流体速度の均等な分布が不可欠です • 直線管の断片が不十分である場合,流体流量の乱流や偏差が起こり,誘発電圧の安定性に直接影響し,測定が不正確になります.   2.2 干渉を避ける   • 強い電磁場と 良くない接地が 干渉信号を 引き起こすので センサーは 弱い誘発電圧を 正確に認識できません装置の安定性と精度に影響を与える   2.3 装置の使用期間を保証する   液体内の泡や粒子,振動は電極に衝撃を与えたり,干渉したりしてセンサーの寿命に影響を与えます   3設置要件を遵守しない場合の結果   3.1 測定誤差   • 管の直径がない • 上流または下流の流動障害,電磁流量計による電圧変動,測定結果が実際の値から逸脱します. • 液体がパイプを満たさない場合 • 液体は電極を完全に覆わないため,測定信号は歪められ,測定すらできない. • 強烈な振動やバブルの干渉: •出力信号は不安定で,データは大きく変動します.   3.2 装置の故障   ● 固定 の 良さ が ない: • 流量計回路への外部の電磁干渉は,誤ったアラームや計数の損傷を引き起こす可能性があります. ■ 設置位置が不適切 • 長期にわたる泡ショックや粒子の蓄積は電極を磨き,維持費を増やす可能性があります.   3.3 運転中断   • 流量計が正常に動作しない場合,生産プロセスが停止するか,プロセスが不安定になる可能性があります.   4結論   電磁流量計の設置要件は,その測定原理と動作特性によって決定されます. 設置要件を厳格に遵守してください. 1測定の精度を確保する. 2運用安定性を向上させる. 3装置の使用期間を延長する   必要なようにインストールされない行動は,測定データの偏差や機器の故障に至る可能性があります.これは生産プロセスにリスクをもたらす可能性があります.施設は,敷地内の条件を注意深く評価し,仕様を厳格に遵守する必要があります..                                                                                                                                              ありがとうございました

超音波流量計は,超音波技術による液体またはガス流量測定装置である.流体の流れの方向と速度によって変化します 音波が流体を通る速度は超音波流量計は,産業,石油化学,水道システム,環境工学などで広く使用されています.   作業原理 超音波流量計は,通常,次の2つの主要作業原理を使用します. 1.時間差方法(伝播時間方法としても知られる): この方法は,流量測定のために液体内の超音波信号伝播の時間差に依存する.超音波センサーの2ペアがあると仮定します.超音波信号は,上流と下流の両方向で異なる時間に移動します. a.下流方向:超音波信号は流体流の方向に移動し,その伝播速度は加速します. 逆電流方向:超音波信号は流体流の方向に反して移動し,その伝播速度は遅くなる.                                                                                                                                                               ダウン            この2つの方向における移動時間を測定することで,流体の流量率を計算することができる.移動時間の差は流体の速度に比例する. 利点: • 高度な精度: 単一の清潔な液体に特に適しており,液体には不浄物や泡が含まれない場合,最良の結果が得られます. • 広範囲の応用:様々なパイプ直径の測定に適しています. デメリット: • 液体の音響特性に左右される: 液体内の不浄物や泡が大きく影響する. • 流体乱流や不均等な流量速度分布の場合,精度が低下する.   2.ドップラー効果方法: この方法では,ドップラー効果を用いて流れを測定する.ドップラー効果方法では,音波の周波数の変化を用いて速度を測定する.反射 は,超音波 が 液体 を 通過 し て 悬浮 の 粒子 や泡 に 遭遇 する 時 に 発生 する流体が動いている場合,反射される超音波周波数は発射される周波数とは異なるので,この周波数の変化はドップラー効果です. • 液体がセンサーに向かって移動すると反射波の周波数が増加します • 液体がセンサーから離れると,反射波の周波数が減少します. 送受信波の周波数差を測定することで,流量vを計算することができる.   利点: • 浮遊粒子や泡を含む液体を測定するのに最適: 液体の純度によって制限されません. • 広範囲の用途:汚れた液体や水分に高い泡の含有量を測定するために使用できます. デメリット: • 液体内の散らばった粒子や泡に依存する: 測定を行うには,液体内に十分な反射粒子が必要である. • 比較的精度が低い:測定結果は騒音や流量条件により敏感です.   チャンネル概念 超音波流量計では,チャンネルは,超音波信号が伝播する経路の数を指す.各チャンネルは,流量測定する送信および受信センサーのペアで構成されている.複数のチャネルを使用することで,測定の正確性と安定性が向上します一般的なチャンネル構成には,シングルチャンネル,ダブルチャンネル,および4チャンネル構成が含まれます. シングルチャネル (1チャネル) : 流量計は,測定経路を形成するために2つのセンサーのみを使用します.低コストで安装が簡単ですが,測定精度は比較的低く,特に不均等な流量分布の場合.    2チャネル (2チャネル): 2つの測定経路を形成するために2つのセンサーペアを使用します.2チャネル配置は,異なる場所での流量サンプルを許可するため,測定精度を大幅に向上させる測定結果に対する不均等な流量分布の影響を減らす.   4チャネル (4チャネル): 4つのセンサーペアを使用して4つの測定経路を形成します.この構成は,高精度の測定を必要とするアプリケーションでより高い測定精度と安定性を提供します.4チャネル構成により,流体の流量速度分布をより完全に反映し,誤差を減らすことができます.                                                                                                                                               ありがとうございました

化学工学の分野では,ボルトの長さが長すぎたり短すぎたりしないようにし,フレンズボルトには2〜3本のワイヤーを残す必要があります.要求のこの部分について基本知識 - なぜボルトは2-3本のワイヤーを残す必要がありますでは,フレンジを支えるボルトの長さをどうやって判定するのでしょうか?まず 必ずフレンズの厚さを 決めなければなりません異なるタイプのフレンズの対応厚さを様々な規格を参照して調べることができます.ここでGB/T 9124.1-2019"鋼管フレンズ:PNシリーズ"を参照することができます. この規格から,異なる種類を入手できます密封面,名指直径,名指圧の違いが,フレンズの厚さの下にある.2つ目は,フレンズ間のガシケットの厚さです.これは,次のような一連の規格を含みます: GB/T 4622.1-2022 "パイプフレンズの巻き込みガスケット第1部:PNシリーズ"など. もちろん,ガスケットには厚さ要件がありますが,固定状態では厚さが減少しますさらに,通常の状況では,ガシケットの厚さは約4mmなので,フレンズの支えボルトの長さを迅速に計算するには,直接 4mm または 5mm にパッチの厚さを設定することができます.次に,ボルトとマッチするナッツの長さを決めます.必要なナッツ長を得るために標準に問い合わせる必要があります.通常,これらの2つの標準の標準で問い合わせます: GB/T 6170-2015 "タイプ 1 ヘクサナッツ" GB/T 6175-2016 "タイプ 2 ヘクサナッツ".型1のナッツの長さは,その大きな直径の0.8倍です. 型2のナッツの長さは,その大きな直径の約1倍です.螺母の螺栓糸の種類によって,すぐにナットの長さを決定することができます大きさは1倍になります.さらに,予約されたボルトの長さも決定する必要があります.2〜3本のワイヤーを残す必要があるので,これらの2〜3本のワイヤーの相応の長さを決定する必要があります.例えば: GB/T 196-2003 "普通の糸の基本寸法". 標準から,私たちは,異なる種類の糸の対応したピッチを得ることができます.2〜3本の糸に必要な長さを計算するために.最後に,フレンズに対応するボルト数とスレッド仕様も決定する必要があります.これらの2つのデータは,標準GB/T 9124.1-2019 "鋼管フレンズ:PNシリーズ"規格には,異なるフレンズタイプ,名目圧,名目直径に対応するボルト数,ボルトスレッドの仕様が含まれています.2本のスレッドの厚さ,シールガスケットの厚さ,2つのナッツの厚さ4~6本の糸の高さ.上記の計算プロセスは非常に複雑で,多くの基準をクエリする必要があります. さらに,計算プロセスは複雑で時間がかかります.偶然にも,フレンズマッチボルトの 問い合わせと計算の問題を解決するために,この公開更新は,フレンズマッチボルトの数と長さの問い合わせと計算機能を追加します..新しい機能は,フレンズモデル画面に配置されています.フレンズタイプを選択することで,フレンズがサポートするボルトの数と長さを迅速にアンケートできます.                                                                                                                                   ありがとうございました

コリオリス質量流量計は,コリオリス原理に基づいており,介質は流量管の振動を通って流れ,センサーは流量管の周波数を検出し分析します.段階差と振幅の変化流通管のメディアの流量品質を直接測定し,振動周波数から密度を計算します.パイプラインの複数のプロセス変数を同時に測定できます.例えば質量流量,体積流量,密度,温度         コリオリス流量計 VS 熱流量計:コリオリス流量計は質量流量を直接測定する.直接流量流量測定は,流体の物理特性による不正確性を軽減する.熱流量計は質量流を間接的に測定する.この2つの装置は 測定方法によって 根本的な違いがあります適用される用途も異なる. 熱質量流量計は,質量流量を測定するために液体の熱容量を使用します. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) the applied power or temperature difference between the 2 sensors is directly proportional to the fluid mass flow rate熱質量流量計は主にガスに使用されます. コリオリ原理が質量流量率を直接測定しているため,コリオリ流量計はガスや液体に使用できます.   応用:コリオリス質量流量計は,変化するまたは未知のガスまたは液体混合物の質量流量または超臨界ガス測定のために使用できます.精度も高く 繰り返しやすさも高いコリオリス流量計は柔軟で信頼性があり正確な流量計です.                                                                                                                                             ありがとうございました

原則 メタルチューブ浮動流量計は,シンプルな構造,信頼性の高い操作,高精度,幅広い用途の利点があります.ガラス回転計よりも高い圧力に耐えることができます.NYLZ-Lシリーズの流量計は局所表示電気のリモートトランスミッション,制限スイッチアラーム,耐腐蝕性,ジャケットタイプ,ダッピングタイプ,爆発性品種. 国防,化学,石油,メタルルギーに広く使用されています.電力液体,ガス流量測定および自動制御の他の部門. 下から上へ流れる液体が垂直の測定管を通過すると,浮気体は圧力差の影響で上昇し,浮気体の上昇の高さは流れの大きさを表します.浮遊物内の磁気鋼は,指示器の磁気鋼と結合し,指示器のポインタを回転させる指示器に転送されます.                             誤差現象を表示するバルブが完全に閉められ,流量計が完全なスケールを示します   プロセスチェック1バルブが完全に閉ざされ,流量計は完全なスケールを示します.まず流量計のローターが固定されていると考えます. 2ロータメーターヘッドが損傷しているか,コーンチューブが塞がっているかどうか     治療方法1ローメーターの磁気部分を吸収するためにスクリュードライバーを使用し,まず流量計の反応,正常,落ちない現象を確認します.流量計の底をゴムハンマーで叩くロータメーターのカードとして判断します 2熱隔熱コットンを外して 熱追跡装置を開けて 手袋をかぶって 流量計を外す準備をします 3下のフレンズの4つのスクリューを外して,力は均等で,圧力が放たれた後にスクリューを外します. 4流量計を外して 輪を外して ローターは鉄粉で固定されています 布で拭いて水で洗浄します 5ローターを設置し,ローターに対してスクリュードライバーを上下に移動し,柔軟に移動し,流量計を設置します. 6流量計は,プロセス使用,正常な動作                                                                                                  ありがとうございました

圧力伝達器は,工業自動化制御に使用される最も一般的なセンサータイプの一つです.容量型と単結晶性シリコン共鳴型は3つの主要なタイプです各自独自の働き方原理,利点とデメリット,応用シナリオ   ピエゾレシスティブ圧力トランスミッター 作業原理 ピエゾレシシブ圧力トランスミターは,圧力で引き起こされる機械的変形を電気信号に変換するために,モノ結晶またはポリシリコンのピエゾレシブ効果を使用する. 1圧力は感知弁に作用し,弁は弾性変形になります. 2面膜のピエゾレシシブ要素 (レジスタ) は,力によって抵抗値を変化させる. 3抵抗の変化は,ホイートストーン橋を通って電圧信号に変換され,出力電気信号は圧力に比例します.   利点: 1高精度で 2シンプルな構造と低コスト 3ダイナミック圧力測定に適した高速応答速度   デメリット: 1温度に敏感で,温度補償が必要です. 2機械的な振動に敏感だ 3一般的な長期安定性,大きな漂流   応用シナリオ •液体,ガス,蒸気の圧力測定 • 水処理設備,自動車用油圧,冷却システムなど,広範なエンジニアリング用途   容量式圧力トランスミッター 作業原理 容量式圧力トランスミッタは,容量変化を起こすために圧力を使用する原理: 1圧力は金属または非金属弁に作用し,弁の弾性変形を引き起こす. 2弁と固定電極は変容電容器を形成し,圧力の変化により電容値が変化します. 3容量変化が電気信号に変換され,出力信号は圧力に比例します.    利点: 1高い感度で,特に小圧測定に適しています. 2低温効果,長期安定性 3高圧と低圧の測定に適しています.   デメリット: 1汚れ,湿度,その他の環境に敏感で,特別な処理が必要です. 2信号処理は複雑でコストも比較的高い. 3反応速度はピエゾレシスティブ型よりも少し遅い.   応用シナリオ • 医療用空気圧や食品加工機器などの精密シナリオ • 高温,高圧,高腐食性環境,例えば化学および石油産業   単結晶性シリコン共鳴圧力トランスミッター 作業原理 単結晶シリコン共鳴圧力トランスミッタは,単結晶シリコンの共鳴周波数変化の原理を使用します. 1マイクロ共鳴器は単結晶のシリコン弁で処理されます. 2圧力は弁の変形を引き起こし,共鳴器のストレスの変化をもたらします. 3ストレスの変化によって 振動周波数が変化します 4振動周波数の変化を測定した後,アルゴリズムで圧力値を計算します.   利点: 1高精度 2長期間の測定に適した安定性,小漂流性. 3強力な反干渉能力,電磁気や環境の干渉に敏感ではない. 4高温,高圧,厳しい環境に適しています   デメリット: 1高い製造コストと高い価格 2応答速度は少し遅いため,静的または準動的測定に適しています. 3複雑な設計と校正   応用シナリオ 高精度と信頼性を要求するアプリケーション,例えば石油・ガス・パイプライン,航空宇宙圧力測定 • 計量技術と研究機器

1コリオリス質量流量計質量流量測定は2種類あります.直接 (流体質量流量の直接測定) と間接 (体積流量計と密度計の組み合わせによる質量流量の測定).コリオリス質量流量計は直流型です.                               2作業原理液体は質量流量計に入ると,両端に逆流の2つの部分があります.パイプラインに一定の振動周波数 (回転角速度) を与えることで,発生するコリオリス力はトルクを形成します流体流量が測定できるので 流体流量が測定できますコリオリス力 (Coriolis force) は,回転する参照フレームにおける慣性によって生成される仮説力であり,物体の運動経路の偏差を記述するために使用される.コリオリス力の方向は,物体の運動方向と回転軸の方向に垂直である例えば 地球のような回転系では コリオリス力は 大気や海流に 大きく影響しますコリオリス 力 は 北半球 で 風に 右 に,南半球 で 風に 左 に 傾けるこの傾斜効果は,サイクロンと反サイクロンの形成において重要な役割を果たします.                             3コリオリス質量流量計の特性1 高度な測定精度,質量流量の直接測定,温度や圧力因子の影響を受けない.2 外部振動の干渉に敏感であるため,パイプラインの振動は排除すべきである.3 液体ガス混合物または低密度ガス液体を測定することはできませんので,設置中にパイプ内の液体ガス混合物を避ける必要があります.流量計は,逆圧蒸発やパイプラインの不満足を避けるために垂直管の部分/低点にある必要があります.ガス媒体の場合は,測定管内の液体の蓄積による測定誤りを避けるために,流量計を局所的な低点に置くことはできません. ④前面と後ろの直線管の断面は不要である.5 値段は高い ⑥ボールバルブを設置する前と後に,ゼロ修正に便利です.

導波レーダーの測定インターフェースは,介質の介電常数の違いと電磁波反射原理に基づいている. 1電磁波反射メカニズム誘導波レーダーによって放出される電磁波は,異なるメディアに出くわすときに部分的に反射します.この反射の強度は,隣接する介質間の介電常数の違いに依存します..高介電常数を持つ媒体はより強い信号を反射する.例えば,水の介電常数 (≈ 80) は,石油 (≈ 2-4) よりもはるかに高い.つまり反射信号は油と水のインターフェースで非常に明白です. 2シグナル分布:電磁波は最初に液体の表面 (石油貯蔵庫の上部など) に遭遇し,そこで最初の反射を受けます.残りの電磁波は 油と水の接点に到達するまで 伝播を続けます その結果 2度目の反射が起こります2つの反射信号を受け取った後,計器は時間差と信号強さを基に液体レベル高さとインターフェース高さを別々に計算します. 3双面インターフェース測定:油と水の混合物では,導波レーダーは同時に上部油レベル位置と下部油と水のインターフェースの高さを測定することができます

液体熱質量流量センサーは どう機能する? 熱質量流量センサーは,液体の熱特性を用いて質量流量を測定します.図1のように,熱は,ヒーターを通って流れる液体に入力されます.液体に吸収される熱量を測定しますこのタイプの液体の熱質量流量計では,ヒーターとセンサーは,動く部品や障害物なしにステンレス鋼の主管を囲みます.                                      液体質量流量制御装置:液体流量計のボディに制御バルブを組み込むか,別々の制御バルブを追加することによって液体流量制御が可能である. 液体熱質量流量計と制御器はどこで使用されるのですか?機体製造における潤滑剤の定量供給 - 液体熱質量流量計は,機体機体部品の掘削における掘削油の定量供給を監視するために使用されます.
