| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYRD701 |
| MOQ: | 1 pcs |
| 価格: | $450 to $1700 /pcs |
| 支払条件: | T/T |
| 供給能力: | 1000 pcs/ pre month |

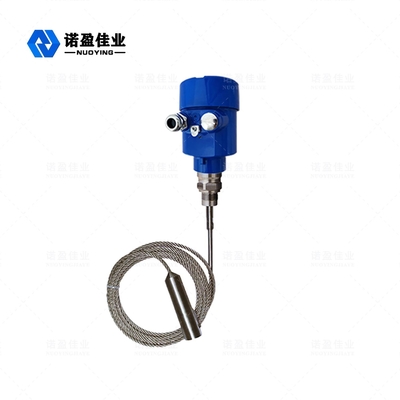

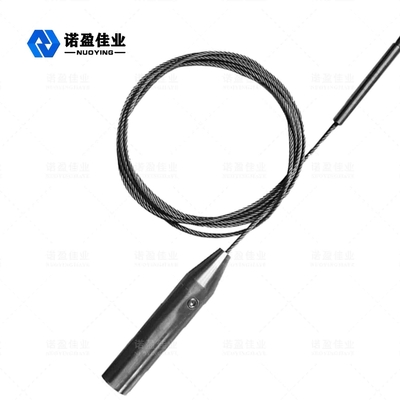

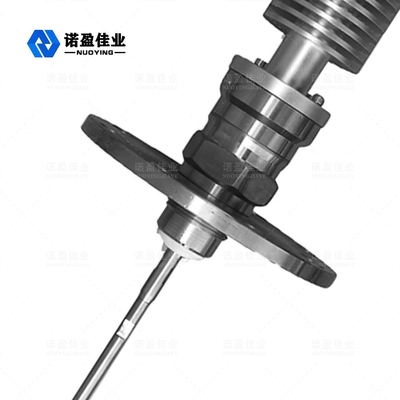

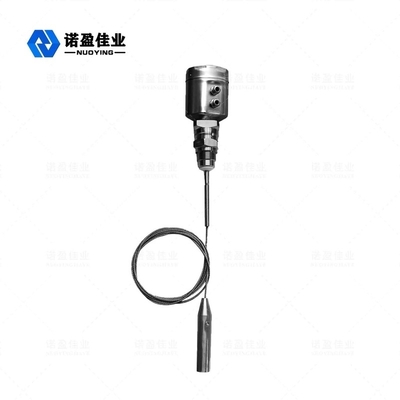

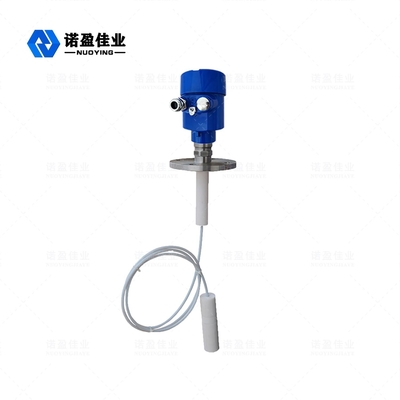

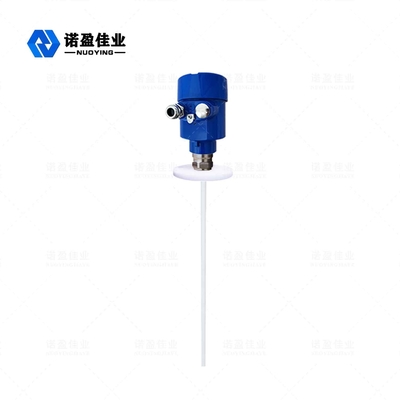

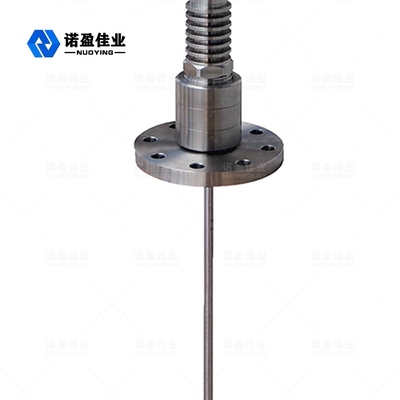

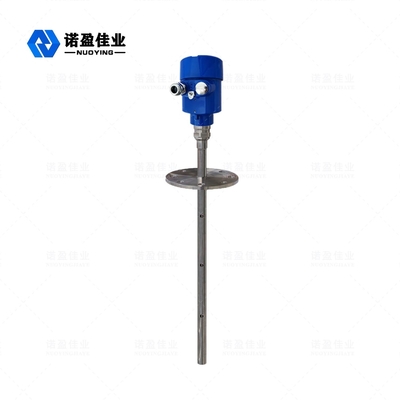

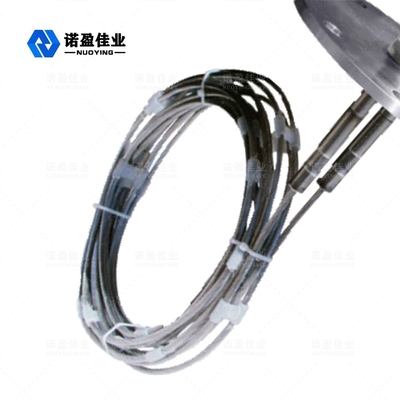

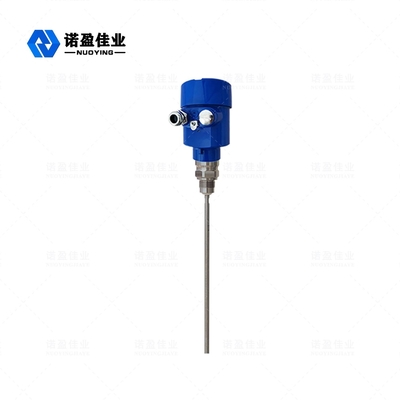

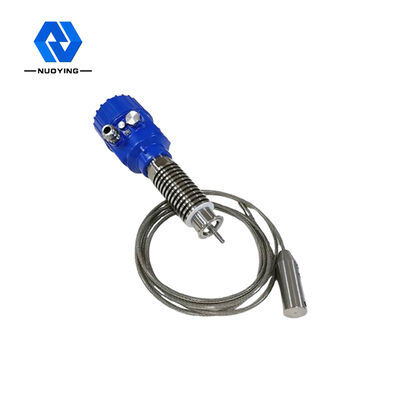

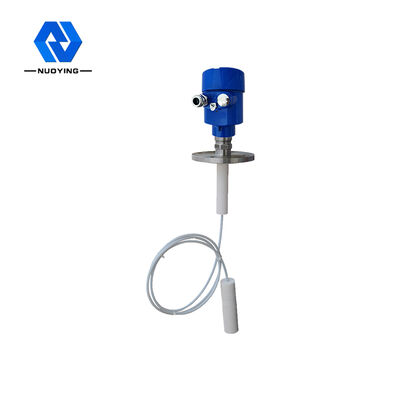

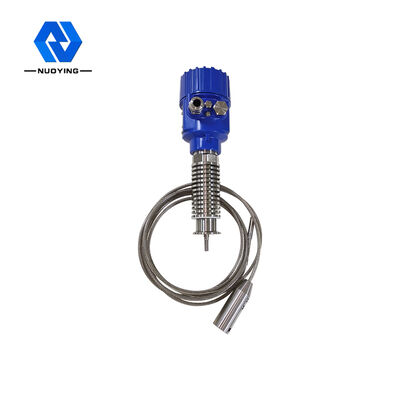

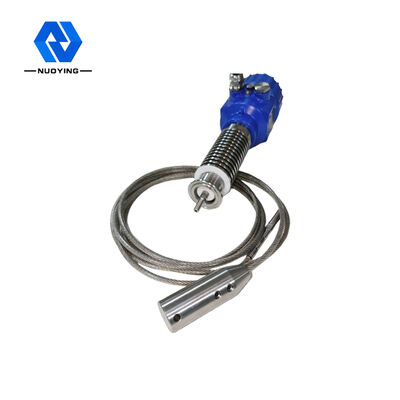

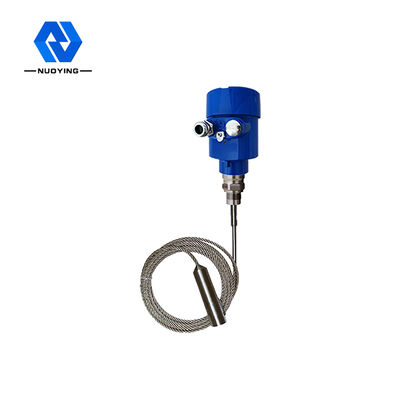

NYRD701 液体,ペスト,スラムの連続レベル測定のための誘導レーダーレベル送信機
NYRD701 誘導レーダーレベル送信機の動作原理
導波レーダーから送られる高周波マイクロ波パルスは検出部品 (鋼ケーブルまたは鋼棒) 沿いに伝わります.測定媒体を遭遇すると,ダイレクトレクトル常数の突然の変化により反射が起こります発射されたパルスと反射されたパルスとの間の時間間隔は,測定された媒体からの距離に比例する.
入力:
誘導波レーダーは タイムトラベルの原理に基づいた計測器です レーダー波は光速で動きます電子コンポーネントで材料レベル信号に変換できます探査機は高周波のパルスを送り出し,ケーブルや棒の探査機に沿って伝播します. パルスが材料の表面に遭遇すると,それは反射され,機器の受信機に受信されます.距離信号は材料レベル信号に変換されます.
反射信号は,ケーブルまたは棒の探査機に沿って儀器の電子回路に送信されます.マイクロプロセッサは信号を処理し,材料表面にマイクロ波パルスによって生成されたエコーを識別正確なエコー信号認識は パルスソフトウェアによって完了します
材料表面からの距離Dは,インパルス時間移動Tに比例します.
D=C×T/2 (Cは光の速度)
空きタンクの距離 E が知られているので,材料レベル L は:
L=E-D
出力:
空のタンクの高さE (=ゼロポイント),全タンクの高さF (=全スケール) といくつかのアプリケーションパラメータを入力することによって設定されます.アプリケーションパラメータは,自動的に測定環境に機器を調整します4~20mAの出力に対応する.
NYRD701 誘導レーダーレベル送信機の設計特性
1.インテリジェントレーダーレベルメーターは先進的なマイクロ波処理技術とユニークなエコー発見エコー処理技術を採用します. 接触測定,高測定精度,より正確な測定同時に,導波レーダーは粘着に耐性があり,中気温や粘着などの外気温の影響を受けません.
2プロセスの接続モードと検出部品の種類が多様で,70Xシリーズの誘導波レーダーレベルメーターは,様々な複雑な作業条件とアプリケーションに適しています.高温など高圧と低介電常量メディア
3脈動動作モードでは,この製品は非常に低い排出力を有し,人間の体や環境に害を及ぼすことなく,様々な金属および非金属容器に設置できます.
NYRD701 誘導レーダーレベル送信機の技術パラメータ
| 典型的な用途 | 液体,塵,固体粒子 |
| アンテナ材料 | 柔軟なケーブル,PTFE,304 (オプション) |
| 測定範囲 | 30m |
| 測定精度 | 0.05%~0.1%F.S |
| 電源 | 24VDC ((2つの線,4つの線) |
| 中気温 | -40~+130°C,-40~+250°C |
| プロセス圧力 | -0.1〜4.0MPa |
| プロセス接続 | スレッド,フレンズ (オプション) |
| 保護レベル | IP67 |
| 防爆グレード | エキシアII CT6 |
| 信号出力 | 420mA/HART/RS485/モッドバス |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.
NYRD701 誘導レーダーレベル送信機 適用分野
1発電所:貯水池,シロポンプ,蒸気コップ,灰貯蔵,油タンクなど
2油田:原油貯蔵タンク,精製油貯蔵タンク,三相分離器,沈殿タンク,下水タンク,掘削泥タンクなど
3化学:原油蒸留塔,原材料シロ,中間シロ,反応タンク,アンモニアタンク,アスファルト貯蔵タンクなど
4金属工学: 原材料シロ,補助材料シロ,電解電池バッファタンクなど
5水資源:運河,貯水池,農地灌水,川水位監視,急洪水警告,都市洪水など
6食品:ジュース工場,ミルク工場,生砂糖貯蔵タンク,トマトパスタ貯蔵タンク,ビール工場貯蔵タンクなど
7製薬:中国の製薬の貯蔵タンク,分離器,発酵タンクなど
8水処理:貯水池,汚水池,水処理タンク,沈殿タンク,深井,飲料水ネットワークなど
9紙: 原材料シロ,貯蔵塔,乾燥ドラム,化学材料貯蔵シロなど
10その他:採石場,石炭鉱山,環境保護,造船業,その他の産業
