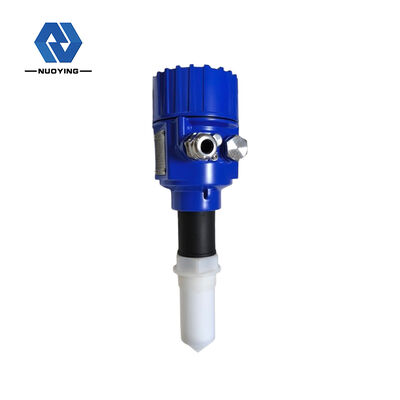

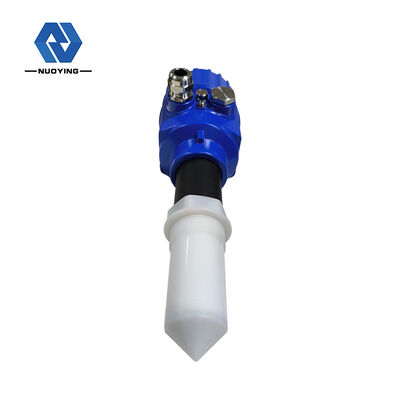

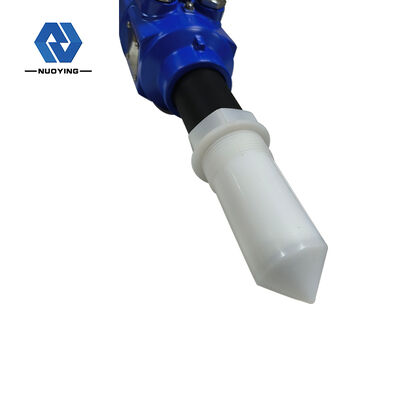

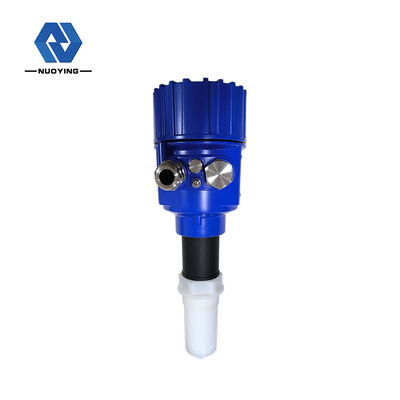

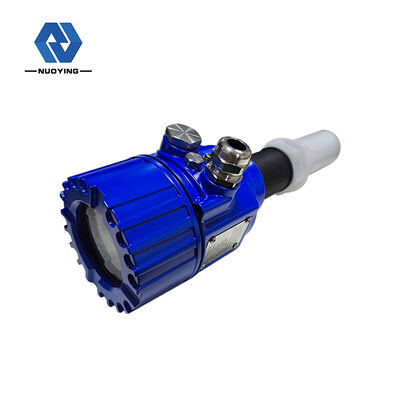

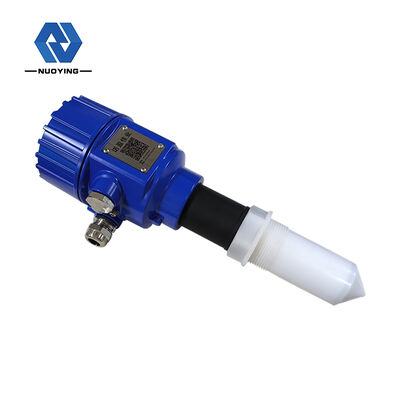

非NYRD-805接触の水平な送信機PTFE 0 10mの測定範囲

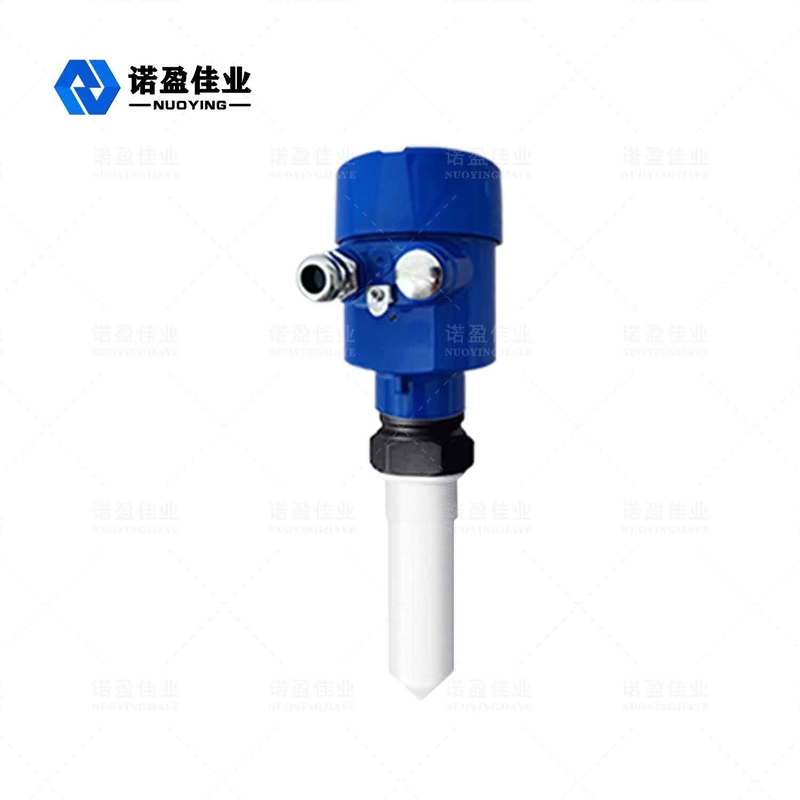

26GHz NYRD-805のレーダーの水平なメートル

NYRD805レーダーの水平なメートルは10メートルの最高の測定の間隔の26GHz高周波レーダーのレベルの計器である。アンテナは更に最大限に活用され、新しく速いマイクロプロセッサは器械が蒸気、泡、塵、結晶化、凝縮、等のようなある複雑な機会で…使用することができるように高速信号の分析および処理を行うことができる

レーダーの水平なメートルの技術的な変数

※のノート: プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!

レーダーの水平なメートルの運営原則

レーダーの水平なアンテナはアンテナを通して下方に送信される狭いマイクロウェーブ脈拍を出す。脈拍は測定された媒体の表面に触れた後、反射し返され、アンテナ システムによって再度受け取られ、信号は電子回路の部品に送信され、水平な信号に自動的に変えられる（脈拍の伝播の速度が非常に速いので、電磁波はターゲットに達し、受信機に戻って反映される。かけられる時間はほとんど即時である）。

レーダーの水平なメートルの設計特微

◎アンテナは小さい、取付けること容易;無接触レーダー、摩耗無しおよび汚染無し。

◎腐食、泡、水蒸気、温度および圧力変更によって変化しない。

◎ビーム角は小さく、干渉を避けるエコーの機能および助けを高めるエネルギーは集中される。

◎測定の不感区域はより小さく、また小さいタンク測定のためのよい結果を達成できる。

◎変動の条件の下のよりよい性能のための高いSN比。

レーダーの水平なメートルの設置条件

• レーダーの水平なメートルI sはタンク直径の1/4か1時/6に取付けた。注:最小距離f romはタンク壁500のmmべきである:①基本水準面、② Containercenteroraxisofsymmetry。

レーダーの水平なメートルの悪事の取付け

• 円錐タンクは入口の上に取付けることができない。注:屋外に取付けた場合日よけおよびrainproof手段は取られるべきである。図4:①正しく、②の悪事

• 測定に影響を与えるタンクに障害があるとき、反射器は普通測定するために取付けられていなければならない。図5:①正しく、②の悪事

関係方法

レーダーの水平なメートルの保護クラス

この器械は十分に保護クラスIP66/67の条件を満たす。図6:

• 方法あなたの取付けを保障するIP67条件を満たす:
• 密封の頭部が損なわれないことを確かめなさい。
• ケーブルが傷つかないことを確かめなさい。
• ケーブルが電気関係の指定に合うのが常であったことを確かめなさい。電気インターフェイスをその水がハウジングに流れなかったり、見ないことを保障するために書き入れる前にケーブルを曲げなさい①
• ケーブル腺を、見るきつく締めなさい②
• 盲目のプラグが付いている未使用の電気関係を、見る差し込みなさい③

レーダーの水平なメートルの器械のダバッギング

次の通り、器械に3つのデバッギング方法がある:

方法1:表示/キー

器械は表示画面の4つのボタンを通してデバッグされる。（図7）① LCD;②ボタン。

方法2:ホスト コンピューターのダバッギング

雄鹿（図8）を通って上部のカメラに接続しなさい

①RS232かUSB;②のレーダーの水平なメートル;③の雄鹿のアダプター;④ 250Ωresistance

方法3:雄鹿手持ち型プログラマー プログラミング

雄鹿の手持ち型プログラマー（図9）

①RS232かUSB;②のレーダーの水平なメートル;③ 250Ωresistance
