| ブランド名: | Nuoying JIAYE |
| モデル番号: | NYRD806 |
| MOQ: | 1セット |
| 価格: | 130USD - 9000USD |
| 支払条件: | T/T |
| 供給能力: | 月1千個 |

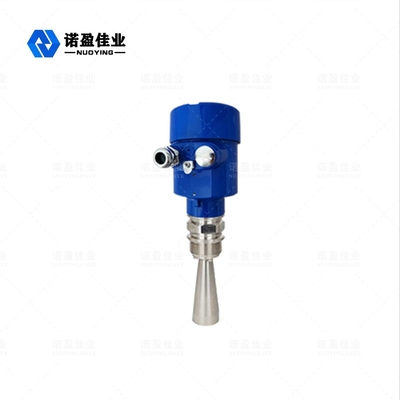

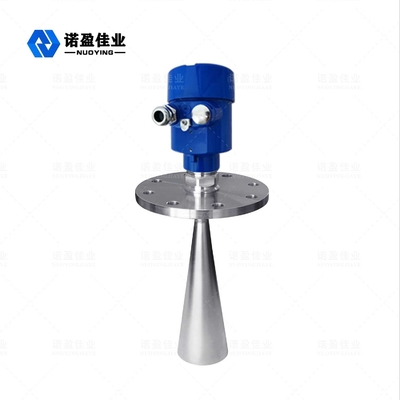

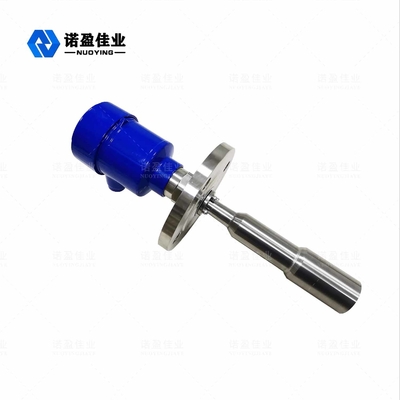

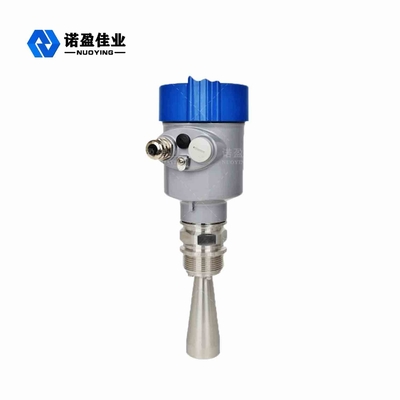

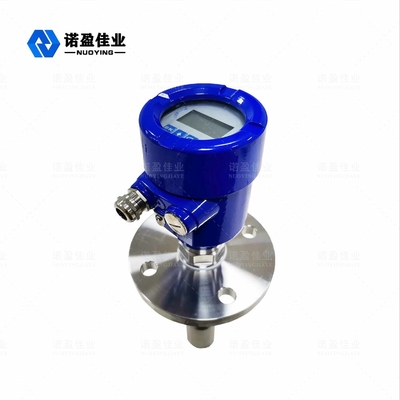

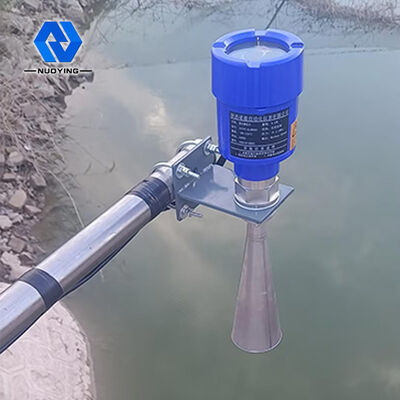

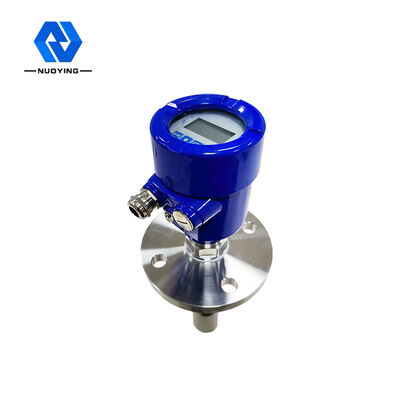

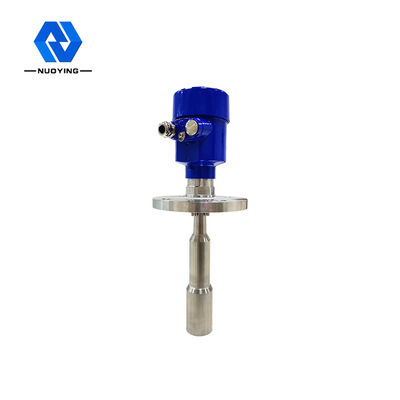

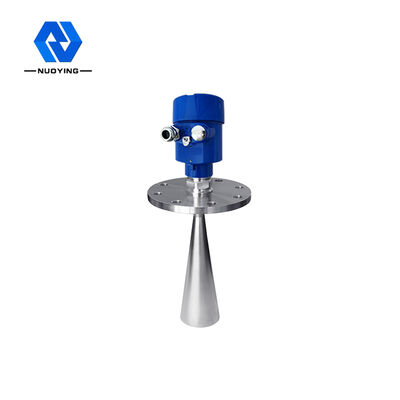

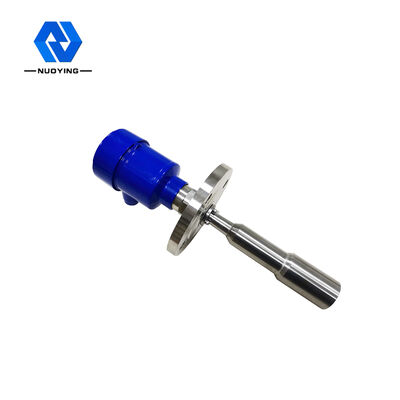

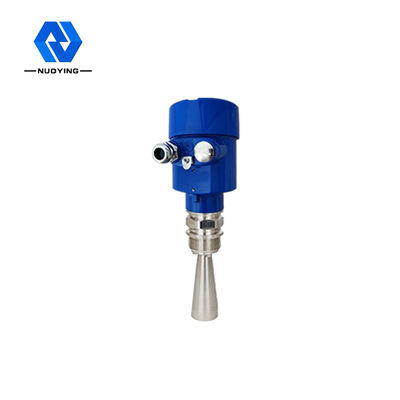

26GHzレーダー信号レベル メーター波レーダー 固体レベルセンサー 誘導レーダー 酸水位計送信機
レーダーレベル送信機製品導入
レーダーレベルメーター NYR D80Xシリーズセンサーは,最大80メートルの測定距離を持つ26Hz高周波レーダーレベル測定器です.アンテナはさらに最適化されています.そして新しい高速マイクロプロセッサは,より高い速度の信号分析処理を実行することができ,反応ケトルなどのいくつかの複雑な測定条件のために機器を使用することができます.固い貯蔵庫です
レーダーレベル送信機テクニカルパラメータ
| モデル | NYRD-806 |
| 適用する | 温度,圧力,軽く腐食性のある液体 |
| 測定範囲 | 30m |
| アンテナ材料 | 316L |
| 精度 | ±3mm |
| 中気温 | 40°C~250°C |
| プロセス圧力 | 0.1〜4.OMPa |
| 電源 | 24VDC (2線,4線) |
| プロセス接続 | サポート フレンズ |
| 保護グレード | IP67 |
| 周波数範囲 | 26GHz |
| 防爆グレード | エクシア II C T6 Ga/ エクシア II C T6 Gb |
| 信号出力 | 4... 20mA/HART (2/4) RS485/モッドバス... |
| 演技 番号 | プロセス温度 |
| NYRD | 1 -40〜+100°C |
| 製品モデル | 2 -40〜+130°C |
| 805 範囲 10m | 3 -40〜+250°C |
| 806 範囲30m | 4 -40〜+400°C |
| 807 範囲20m | Y 特別 オーダーメイド タイプ |
| 808 範囲70m | プロセス圧力 |
| 809 範囲35m | 1 -0.1〜+0.3MPa |
| 810 範囲80m | 2 -0.1〜+2.0MPa |
| -86 距離20m | 3 -0.1~+4.0MPa |
| -87 距離35m | Y 特別 オーダーメイド タイプ |
| -SL範囲30m,80m | 密封 |
| -PB範囲40m | Y ビトン |
| -SD範囲40m | カルレス |
| -TJ範囲40m | Y 特別 オーダーメイド タイプ |
| アンテナ/サイズ/材料 | 殻材料/保護 |
| バッターアンテナ / 密閉ホーン / PTFE | アルミ/IP67 |
| B トランペットアンテナ / 46mm / 316L | D アルミ (二重室) /IP67 S SS 304/IP68 |
| C トランペットアンテナ / 76mm / 316L | Y 特別 オーダーメイド タイプ |
| D トランペットアンテナ / 96mm / 316L | 防爆グレード |
| E トランペットアンテナ 121mm/316L | P 標準 |
| F 傾きアンテナ / 242mm 316L | L エキシア IICT6 |
| P フラットアンテナ / PTFE | G エクステリア IICT6 |
| Sドロップレットアンテナ/PTFE | Y 特別 オーダーメイド タイプ |
| R ロッドアンテナ/シールホーン/PFA | 電気インターフェース |
| Y 特別 オーダーメイド タイプ | M M20X1. 5 |
| プロセス制御 | N 1/2 NPT |
| スレッド接続:G1%A | Y 特別 オーダーメイド タイプ |
| B フレンジ接続:DN50 | ディスプレイ |
| C フレンズ接続:DN80 | ベルト |
| D フレンズ接続:DN100 | Xなし |
| E フランジ接続:DN 150 | ラン (単位:cm) |
| F 汎用フレンズ接続 | x |
| G 固定装置 | |
| H ステントの設置 | |
| Y 特別 オーダーメイド タイプ | |
| 出力/供給力 | |
| 2 4~20mA/24VDC 2本のワイヤ | |
| 3 4~20mA/24VDC/ハート 2本のワイヤ | |
| 4 4〜20mA/220VAC/ハート 4本のワイヤー | |
| 5 RS485/モッドバス |
注: 要求に応じます
レーダーレベル送信機動作原理
レーダーレベルのアンテナは 狭いマイクロ波パルスを発射し アンテナを通って送信します再びアンテナシステムによって反射され,受け入れられます電子回路の部分に信号を送信し,自動的にオブジェクト位置信号に変換します.電磁波が標的に到達して受信機に反射する時間は ほぼ瞬時に測定ベース表面:スレッド底部またはフレンズカバー
注: レーダーオブジェクトのタイムリングを使用して,最高レベルが測定盲目エリアに入ることができないことを確認します (図のDエリア)
レーダーレベル送信機設計特性
