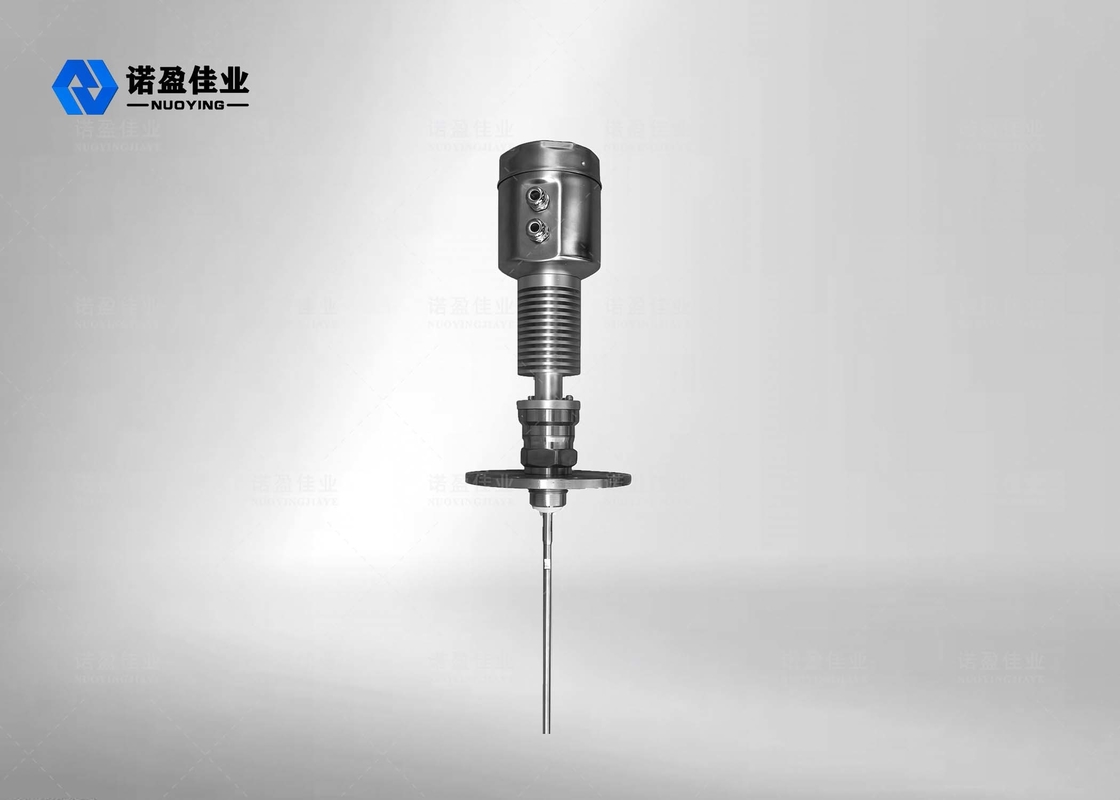

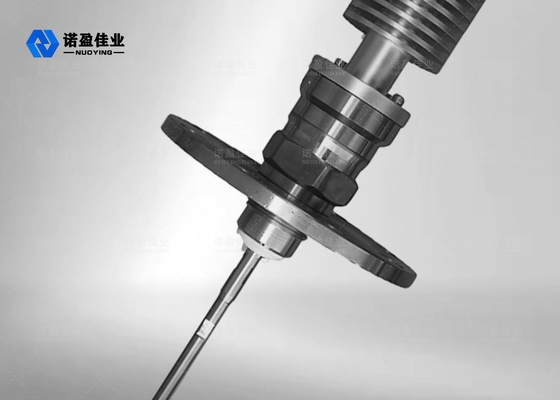

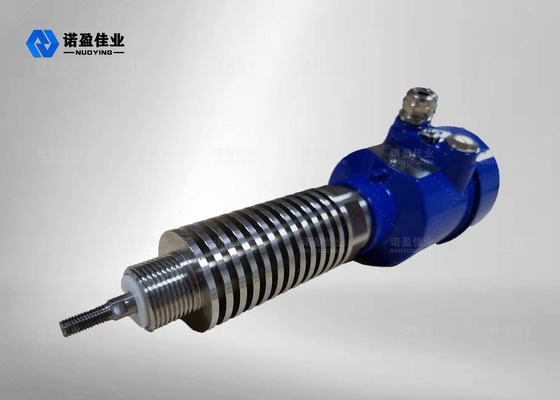

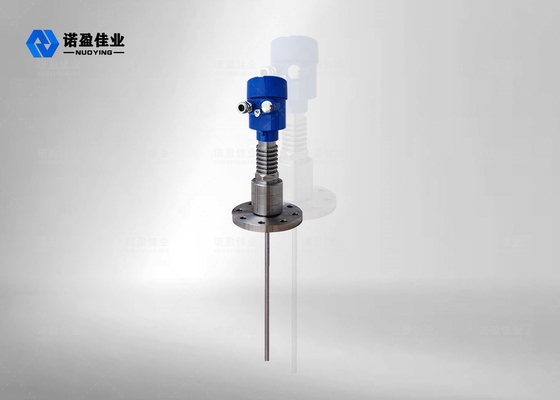

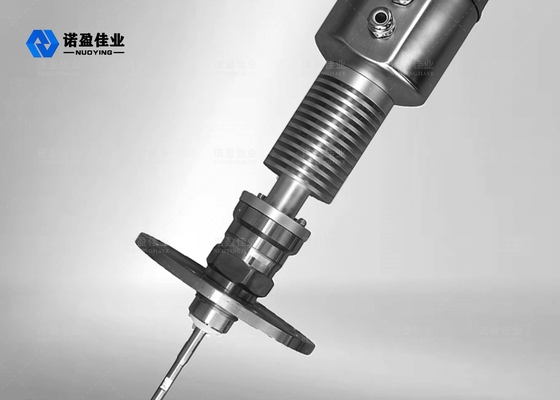

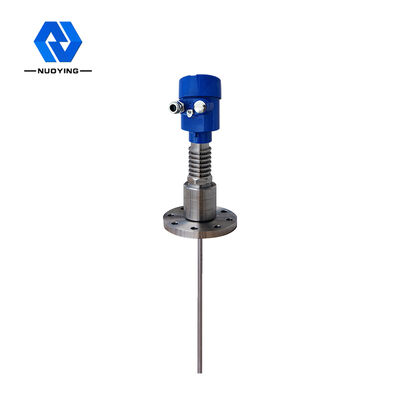

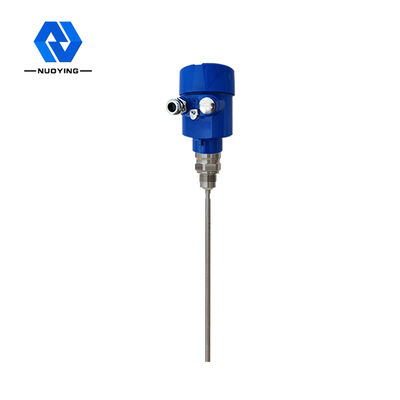

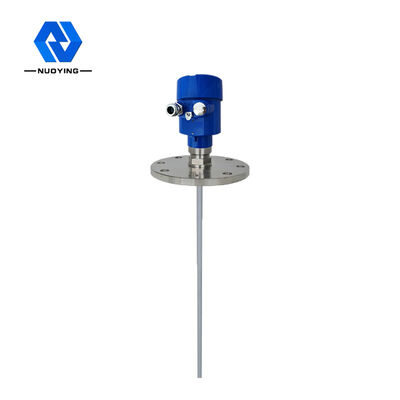

NYRD-705 高温センサー波レーダーレベルメーター低ダイレクト性恒定液体のトランスミッター 15M範囲

Name: NYRD-705 高温センサー 波レーダー レベルメーター 低ダイレクト性恒定液体のトランスミッター 15M範囲
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYRD-705
Price: 404.00 USD
Availability: InStock

ブランド名:	NUOYING
モデル番号:	NYRD-705
MOQ:	1pcs
価格:	$239 to $569/pcs
支払条件:	T/T
供給能力:	月1000個

詳細情報

製品説明

詳細情報

起源の場所:

シアン,シャンシ,中国

証明:

CE, SIL, ATEX

学年:

産業用

保証:

12ヶ月

カスタマイズされたサポート:

OEM、ODM

ブランド名:

NUOYING

典型的なアプリケーション:

液体

精度の測定:

0.05%~0.1%F.S

電源:

DC24V

アンテナ素材の操作:

304 (選択可能)

中温:

-40~+500°C

測定範囲:

15メートル

パッケージの詳細:

60*30*30cm

供給の能力:

月1000個

製品説明

強腐食性液体用レーダーレベルメーター

NYRD-703 レーダーレベル送信機概要

製品パラメータ

典型的なアプリケーション	液体
アンテナ材質	304（オプション）
測定範囲	15m
電源	24VDC（2線式、4線式）
媒体温度	-40〜500℃
プロセス圧力	-0.1〜4.0MPa
プロセス接続	ねじ、フランジ（オプション）
信号出力	4〜20mA/HART/RS485/Modbus...

製品説明

NYRD705 ガイド波レーダーレベル送信機の動作原理

ガイド波レーダーによって送信される高周波マイクロ波パルスは、検出コンポーネント（鋼索または鋼棒）に沿って伝播します。測定媒体に遭遇すると、誘電率の急激な変化により反射が発生し、パルスエネルギーの一部が反射されて戻ります。送信パルスと反射パルスの間の時間間隔は、測定媒体からの距離に比例します。
入力:
ガイド波レーダーは、時間伝播の原理に基づいた測定器です。レーダー波は光速で伝播し、伝播時間は電子コンポーネントを介して材料レベル信号に変換できます。プローブは高周波パルスを送信し、ケーブルまたはロッドプローブに沿って伝播します。パルスが材料表面に当たると、反射されて計器の受信機で受信され、距離信号が材料レベル信号に変換されます。
反射信号は、ケーブルまたはロッドプローブに沿って計器の電子回路に送信されます。マイクロプロセッサは信号を処理し、材料表面のマイクロ波パルスによって生成されたエコーを識別します。正しいエコー信号の認識は、パルスソフトウェアによって完了します。
材料表面からの距離Dは、パルス伝播時間Tに比例します。
D = C × T / 2 （Cは光速）
空タンクの距離Eが既知であるため、材料レベルLは次のようになります。
L = E - D
出力:
空タンクの高さE（=ゼロ点）、満タンクの高さF（=フルスケール）、およびいくつかのアプリケーションパラメータを入力することで設定されます。アプリケーションパラメータは、測定環境に計器を自動的に適応させ、4-20mA出力に対応します。

NYRD705 ガイド波レーダーレベル送信機の設計上の特徴

1.インテリジェントレーダーレベルメーターは、高度なマイクロ波処理技術と独自の検出エコー処理技術を採用しています。接触測定、高い測定精度、より正確な測定。同時に、ガイド波レーダーは付着に強く、媒体温度や付着などの外部温度の影響を受けません。
2.さまざまなプロセス接続モードと検出コンポーネントの種類により、70Xシリーズガイド波レーダーレベルメーターは、さまざまな複雑な作業条件やアプリケーションに適しています。高温、高圧、低誘電率媒体など。
3.パルス動作モードにより、製品は非常に低い放射電力を持ち、さまざまな金属および非金属容器に設置でき、人体や環境に無害です。

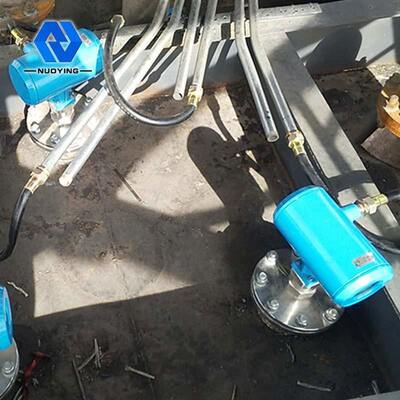

NYRD705 ガイド波レーダーレベル送信機の応用分野

1.発電所：貯水池、サイロポンプ、蒸気蒸留器、灰貯蔵、石油タンクなど。
2.油田：原油貯蔵タンク、精製油貯蔵タンク、三相分離器、沈降タンク、下水タンク、掘削泥タンクなど。
3.化学：原油蒸留塔、原料サイロ、中間サイロ、反応タンク、アンモニアタンク、アスファルト貯蔵タンクなど。
4.冶金：原料サイロ、補助材料サイロ、電解槽バッファタンクなど。
5.水資源：運河、貯水池、農地灌漑、河川水位監視、鉄砲水警報、都市洪水など。
6.食品：ジュース工場、牛乳工場、原料糖貯蔵タンク、トマトペースト貯蔵タンク、ビール醸造所貯蔵タンクなど。
7.医薬品：漢方薬貯蔵タンク、分離器、発酵タンクなど。
8.水処理：貯水池、汚水槽、水処理タンク、沈殿タンク、深井戸、飲料水ネットワークなど。
9.製紙：原料サイロ、貯蔵塔、乾燥ドラム、化学物質貯蔵サイロなど。
10.その他：石切り場、炭鉱、環境保護、造船などの産業。
