| ブランド名: | NUOYING |
| モデル番号: | NYRD705 |
| MOQ: | 1 PC |
| 価格: | $249~$489/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
高温センサー メーカー NYRD705 ロッド型 RS485出力付き液体用誘導波レーダーレベルトランスミッター
NYRD705 棒型導波レーダーレベル送信機 動作原理
入力:
誘導波レーダーは タイムトラベルの原理に基づいた測定装置です レーダー波は光速で動作します電子コンポーネントでレベル信号に変換できます探査機は高周波のパルスを送り出し,ケーブルや棒の探査機に沿って伝播します.装置の受信機に反射され受信されます距離信号がレベル信号に変換されます
反射されたパルス信号は,ケーブルまたは棒探査器に沿って儀器の電子回路に送信されます.マイクロプロセッサは信号を処理し,材料の表面にマイクロ波パルスによって生成されたエコーを認識. 適切なエコー信号の識別はパルスソフトウェアによって完了します. 材料表面からの距離Dは,パルスの時間移動Tに比例します:D=C×T/2 (Cは光の速度である)空きタンクの距離 E が知られているので,レベルは: L=E-D
出力:
空のタンクの高さ E ((=ゼロ),タンクの全高さ F ((=全範囲) といくつかのアプリケーションパラメータを入力することで,アプリケーションパラメータは自動的に計器を測定環境に調整します.4~20mA の出力に対応する.
NYRD705 棒型導波レーダーレベル送信機 デザイン の 特徴
◎ Cより正確な結果のために高精度でオンタクト測定
◎ N中気温,粘着等などの外部環境の影響を受けます.
◎ 高温,高圧など様々な複雑な作業条件やアプリケーションに適していますメディア低ダイレクトリ常数など
◎ 様々な金属および非金属容器に設置可能で,人体や環境に害を及ぼさない.
NYRD705 棒型導波レーダーレベル送信機応用分野
1発電所:貯水池,シロポンプ,蒸気小鉢,灰貯蔵,油タンクなど
2油田:原油貯蔵タンク,精製油貯蔵タンク,沈殿タンク,下水タンク,掘削泥タンクなど
3化学:原油蒸留塔,原料シロ,中間シロ,反応タンク,アンモニアタンク,アスファルト貯蔵タンクなど
4金属工学: 原材料シロ,補助材料シロ,電解電池バッファタンクなど
5水資源:運河,貯水池,農地灌水,川水位監視,急洪水警告,都市洪水など
NYRD705棒の種類誘導波レーダーレベル送信機テクニカルパラメータ
| 製品モデル | NYRD705 |
| 典型的な用途 |
液体,特に高温・高圧環境での液体測定用 |
| アンテナ材料 | 304 |
| アンテナタイプ | 棒アンテナ |
| 測定範囲 | 6m,15m |
| 測定精度 | ±1mm |
| 電源 | 24VDC (二線,四線)) |
| 中気温 | -40~+500°C |
| プロセス接続 | スレッド,フレンズ (オプション) |
| プロセス圧力 | -0.1〜4.0MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

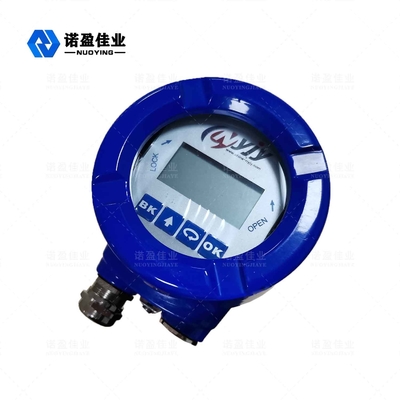

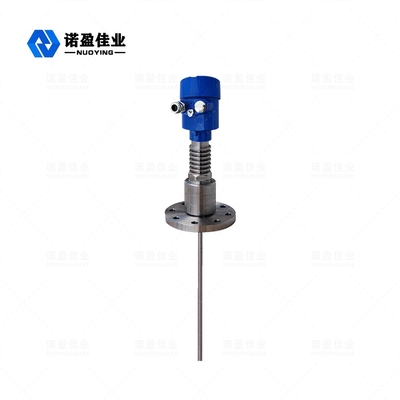

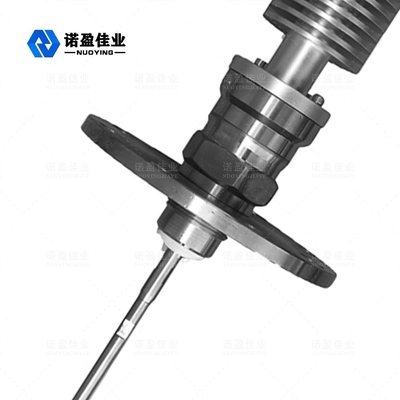

NYRD705棒の種類誘導波レーダーレベル送信機関連画像
