| ブランド名: | NUOYING |
| モデル番号: | NYRD705 |
| MOQ: | 1 PC |
| 価格: | $249~$489/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

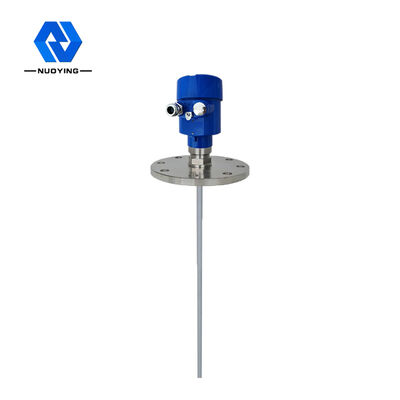

高温度センサーメーカー NYRD702 ロッドタイプガイド波レーダーレベル送信機 (液体用、RS485出力付き)
NYRD702 ロッドタイプガイド波レーダーレベル送信機の動作原理
入力:
ガイド波レーダーは、時間伝播の原理に基づいた測定器です。レーダー波は光速で伝播し、その伝播時間を電子部品を通してレベル信号に変換できます。プローブは高周波パルスを発信し、ケーブルまたはロッドプローブに沿って伝播します。パルスが材料表面に到達すると反射され、機器内の受信機で受信され、距離信号がレベル信号に変換されます。
反射パルス信号は、ケーブルまたはロッドプローブに沿って機器の電子回路に送信されます。マイクロプロセッサが信号を処理し、材料表面上のマイクロ波パルスによって生成されたエコーを認識します。正しいエコー信号の識別は、パルスソフトウェアによって完了されます。材料表面からの距離 D は、パルスの伝播時間 T に比例します: D=C×T/2 (C は光速)。空タンクの距離 E がわかっている場合、レベルは次のようになります: L=E-D
出力:
空タンクの高さ E (=ゼロ)、満タンクの高さ F (=フルレンジ)、およびいくつかのアプリケーションパラメータを入力することにより、アプリケーションパラメータが自動的に測定環境に合わせてメーターを調整し、4-20mA 出力に対応します。
NYRD702 ロッドタイプガイド波レーダーレベル送信機 設計上の特徴
高精度な接触測定で、より正確な結果が得られます媒体温度、付着などの外部環境の影響を受けません
高温、高圧、低誘電率媒体など、さまざまな複雑な作業条件および用途に適しています人体や環境に無害な、さまざまな金属製および非金属製の容器に取り付けることができます。
NYRD702 ロッドタイプガイド波レーダーレベル送信機応用分野
1. 発電所: 貯水池、サイロポンプ、蒸気取鍋、灰貯蔵、石油タンクなど。2. 油田: 原油貯蔵タンク、精製油貯蔵タンク、沈降タンク、下水タンク、掘削泥タンクなど。
3. 化学: 原油蒸留塔、原料サイロ、中間サイロ、反応タンク、アンモニアタンク、アスファルト貯蔵タンクなど。4. 金属: 原料サイロ、補助材料サイロ、電解槽バッファタンクなど。
5. 水資源: 運河、貯水池、農地灌漑、河川水位監視、鉄砲水警報、都市洪水など。
NYRD702
ロッドタイプ
ガイド波レーダーレベル送信機
技術パラメータ

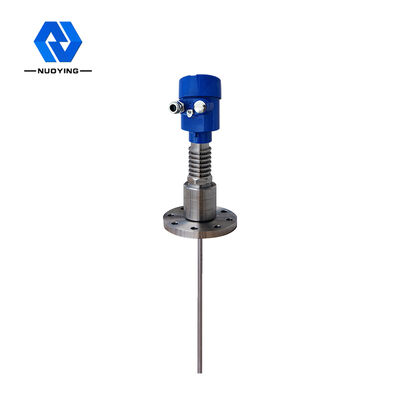

NYRD702液体、特に高温・高圧環境下での液体測定用
| アンテナ材質 | 304 |
| アンテナタイプ |
ロッドアンテナ |
| 測定範囲 | 6m、15m |
| 測定精度 | ±1mm |
| 電源 | 24VDC (2線式、4線式) |
| 媒体温度 | -40～+500℃ |
| プロセス接続 | ねじ、フランジ (オプション)プロセス圧力 |
| -0.1～4.0MPa | 保護等級 |
| IP67 | 防爆等級 |
| Exia II CT6 (オプション) | 信号出力 |
| 4...20mA/HART/RS485/Modbus... | 電気インターフェース |
| M20*1.5、½"NPT | 注: 製品はユーザーの特定の要件に応じてカスタマイズできます。 |
| NYRD702 | ロッドタイプ |

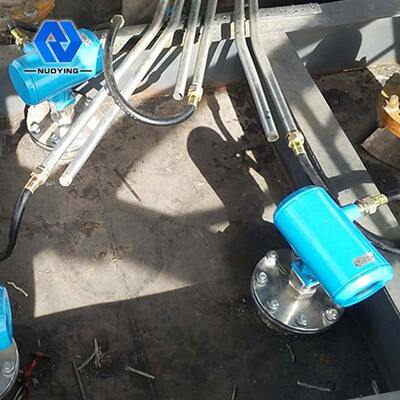

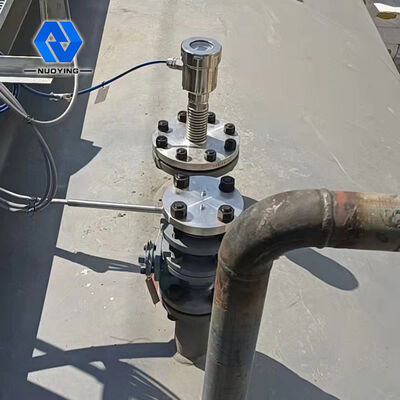

| ガイド波レーダーレベル送信機 | 関連画像 |
