| ブランド名: | NUOYING |
| モデル番号: | NYRD701 |
| MOQ: | 1pc |
| 価格: | $310~$375/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

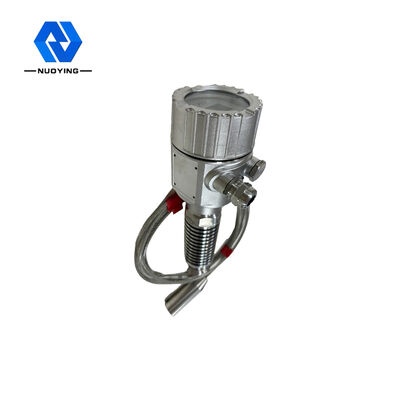

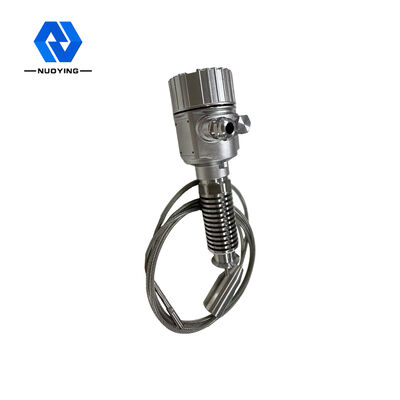

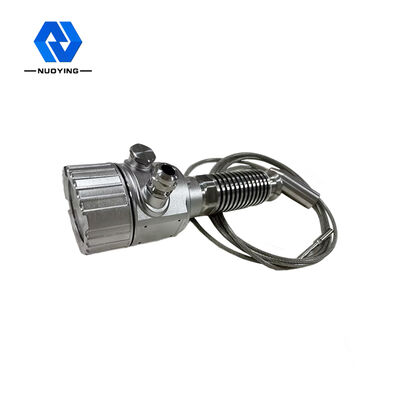

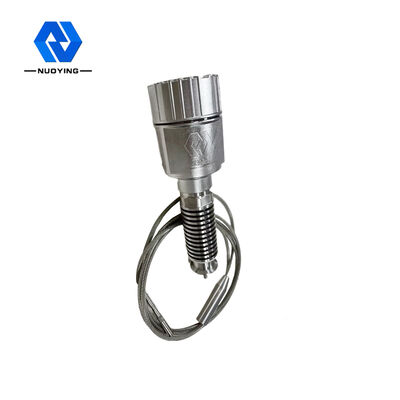

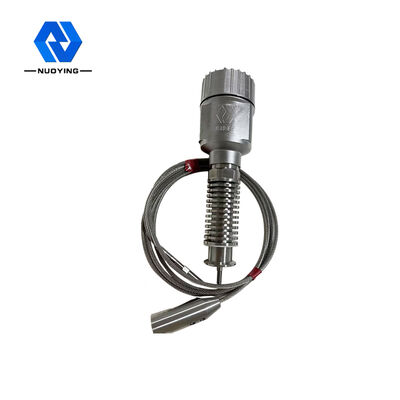

産業用ガイド波レーダーレベルセンサー 4-20mA RS485出力 ステンレス鋼ケーブル式レーダーレベルトランスミッター
動作原理
ガイド波レーダーが送信する高周波マイクロ波パルスは、検出部（鋼ケーブルまたは鋼棒）に沿って伝播します。測定媒体に遭遇すると、誘電率の急激な変化により反射が発生し、パルスエネルギーの一部が反射されて戻ります。送信パルスと反射パルスの時間間隔は、測定媒体までの距離に比例します。
入力:
ガイド波レーダーは、時間伝播原理に基づいた測定器です。レーダー波は光速で動作し、動作時間は電子部品を介してレベル信号に変換できます。プローブは高周波パルスを送信し、ケーブルまたはロッドプローブに沿って伝播します。パルスが材料表面に当たると、反射されて機器の受信機で受信され、距離信号がレベル信号に変換されます。
反射パルス信号は、ケーブルまたはロッドプローブに沿って機器の電子回路に送信されます。マイクロプロセッサが信号を処理し、材料表面のマイクロ波パルスによって生成されたエコーを認識します。正しいエコー信号の識別は、パルスソフトウェアによって完了されます。材料表面からの距離Dは、パルスの伝播時間Tに比例します：D=C×T/2（Cは光速）。空タンクの距離Eがわかっているので、レベルは次のようになります：L=E-D
出力:
空タンクの高さE（=ゼロ）、満タンクの高さF（=フルレンジ）、およびいくつかのアプリケーションパラメータを入力することにより、アプリケーションパラメータが自動的に測定環境に合わせてメーターを調整し、4-20mA出力に対応します。
高腐食性液体 設計上の特徴
高精度な接触測定で、より正確な結果が得られます媒体温度、付着などの外部環境の影響を受けません
高温、高圧、低誘電率の媒体など、さまざまな複雑な作業条件やアプリケーションに適しています。人体や環境に無害な、さまざまな金属製および非金属製の容器に取り付けることができます。
産業用ガイド波レーダーレベルセンサー
技術パラメータ 製品モデルNYRD701典型的なアプリケーション
高腐食性液体 アンテナ材質
| 304 | アンテナタイプ |
| ソフトケーブルアンテナ |
測定範囲 |
| 30m | 測定精度 |
| ±1mm | 電源 |
| 24VDC（2線式、4線式） | 媒体温度 |
| -40～+130℃、-40～+250℃ | プロセス接続 |
| ねじ、フランジ（オプション） | プロセス圧力-0.1～4.0MPa |
| 保護等級 | IP67 |
| 防爆等級 | Exia II CT6（オプション） |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| 電気インターフェース | M20*1.5、1/2インチNPT |
| 注：製品はユーザーの特定の要件に従ってカスタマイズできます。 | 産業用ガイド波レーダーレベルセンサー |
