| ブランド名: | NUOYING |
| モデル番号: | NYRD701 |
| MOQ: | 1pc |
| 価格: | $310~$375/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

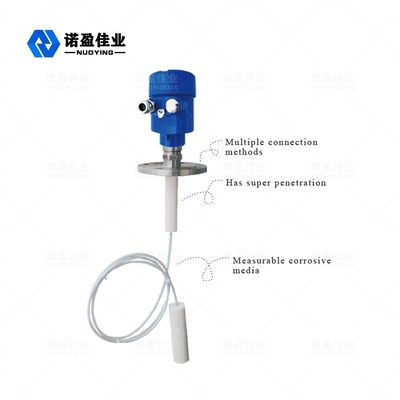

4-20mA RS485出力 PTFEケーブル型レーダーレベルトランスミッター
産業用誘導波レーダーレベルセンサー作業原理
導波レーダーから送られる高周波マイクロ波パルスが検出部品 (鋼ケーブルまたは鋼棒) 沿いに伝わります.測定媒体を遭遇すると,変電常数が突然変化すると反射が起こります送信されたパルスと反射されたパルスとの間の時間間隔は,測定された媒体の距離に比例します.
入力:
誘導波レーダーは タイムトラベルの原理に基づいた測定装置です レーダー波は光速で動作します電子コンポーネントでレベル信号に変換できます探査機は高周波のパルスを送り出し,ケーブルや棒の探査機に沿って伝播します.装置の受信機に反射され受信されます距離信号がレベル信号に変換されます
反射されたパルス信号は,ケーブルまたは棒探査器に沿って儀器の電子回路に送信されます.マイクロプロセッサは信号を処理し,材料の表面にマイクロ波パルスによって生成されたエコーを認識. 適切なエコー信号の識別はパルスソフトウェアによって完了します. 材料表面からの距離Dは,パルス時間の移動Tに比例します:D=C×T/2 (Cは光の速度である)空きタンクの距離 E が知られているので,レベルは: L=E-D
出力:
空のタンクの高さ E ((=ゼロ),タンクの全高さ F ((=全範囲) といくつかのアプリケーションパラメータを入力することで,アプリケーションパラメータは自動的に計器を測定環境に調整します.4~20mA の出力に対応する.
産業用誘導波レーダーレベルセンサー デザイン の 特徴
◎ Cより正確な結果のために高精度でオンタクト測定
◎ N中気温,粘着等などの外部環境の影響を受けます.
◎ 高温,高圧など様々な複雑な作業条件やアプリケーションに適していますメディア低ダイレクトリ常数など
◎ 様々な金属および非金属容器に設置でき,人体や環境に害を及ぼさない.
産業用誘導波レーダーレベルセンサー テクニカルパラメータ
| 製品モデル | NYRD701 |
| 典型的な用途 |
高腐食性のある液体 |
| アンテナ材料 | 304 |
| アンテナタイプ | 柔らかいケーブルアンテナ |
| 測定範囲 | 30m |
| 測定精度 | ±1mm |
| 電源 | 24VDC (二線,四線)) |
| 中気温 | -40~+130°C, -40~+250°C |
| プロセス接続 | スレッド,フレンズ (オプション) |
| プロセス圧力 | -0.1〜4.0MPa |
| 保護クラス | IP67 |
| 防爆グレード | エキシアII CT6 (オプション) |
| 信号出力 | 420mA/HART/RS485/モッドバス |
| 電気インターフェース | M20*15, 1⁄2 ′′NPT |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

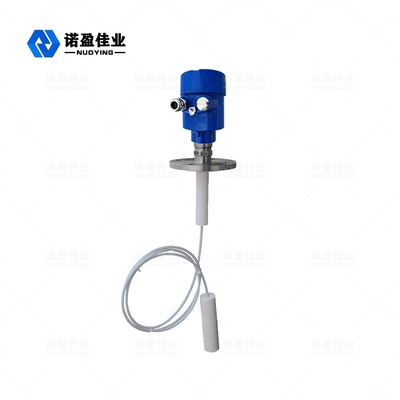

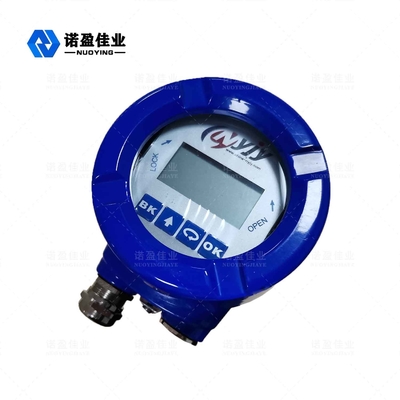

産業用誘導波レーダーレベルセンサー関連画像
