| ブランド名: | NUOYING |
| モデル番号: | NYRD701 |
| MOQ: | 1 PC |
| 価格: | $239~$259/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

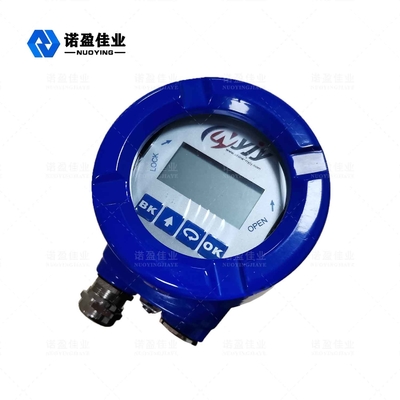

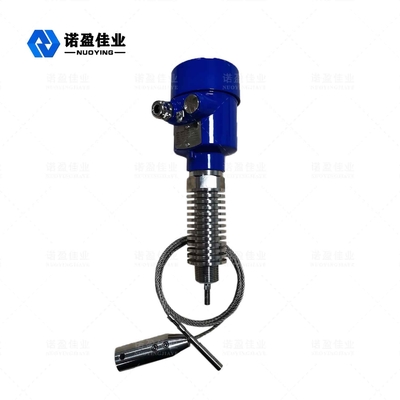

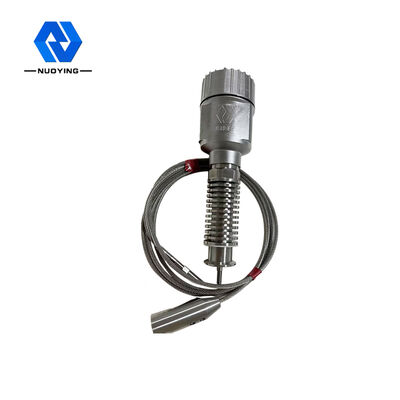

1.8GHz RS485ガイド波レーダーレベル伝送器 ケーブルアンテナ ±1mm精度 レーダーレベルセンサー メーカー
ガイド波ガイド波レーダーレベル伝送器動作原理
入力:
ガイド波レーダーは、時間伝達原理に基づいた測定器です。レーダー波は光速で伝播し、その伝播時間を電子部品でレベル信号に変換します。プローブは高周波パルスを発信し、ケーブルまたはロッドプローブに沿って伝播します。パルスが材料表面に到達すると反射され、機器の受信機で受信され、距離信号がレベル信号に変換されます。
反射パルス信号は、ケーブルまたはロッドプローブに沿って機器の電子回路に送信されます。マイクロプロセッサが信号を処理し、材料表面のマイクロ波パルスによって生成されたエコーを認識します。正しいエコー信号の識別は、パルスソフトウェアによって完了されます。材料表面からの距離Dは、パルスの伝播時間Tに比例します: D=C×T/2 (Cは光速)。空タンクの距離Eがわかっている場合、レベルは次のようになります: L=E-D
出力:
空タンクの高さE（=ゼロ）、満タンクの高さF（=フルレンジ）、およびいくつかのアプリケーションパラメータを入力することにより、アプリケーションパラメータが自動的に測定環境に合わせてメーターを調整し、4-20mA出力に対応します。
ガイド波ガイド波レーダーレベル伝送器 適用分野
1. 発電所: 貯水池、サイロポンプ、蒸気受け、灰貯蔵、石油タンクなど。
2. 油田: 原油貯蔵タンク、精製油貯蔵タンク、沈降槽、下水タンク、掘削泥タンクなど。
3. 化学: 原油蒸留塔、原料サイロ、中間サイロ、反応タンク、アンモニアタンク、アスファルト貯蔵タンクなど。
4. 金属: 原料サイロ、補助材料サイロ、電解槽バッファタンクなど。
5. 水資源: 運河、貯水池、農地灌漑、河川水位監視、鉄砲水警報、都市洪水など。
6. 食品: ジュース工場、牛乳工場、ビール醸造所貯蔵タンクなど。
7. 製薬: 漢方薬貯蔵タンク、分離器、発酵タンクなど。
8. 水処理: 貯水池、汚水槽、水処理タンク、沈殿槽、深井戸、飲料水ネットワークなど。
9. 紙: ストレージタワー、化学物質貯蔵サイロなど。
10. その他: 石切り場、環境保護、造船などの産業。

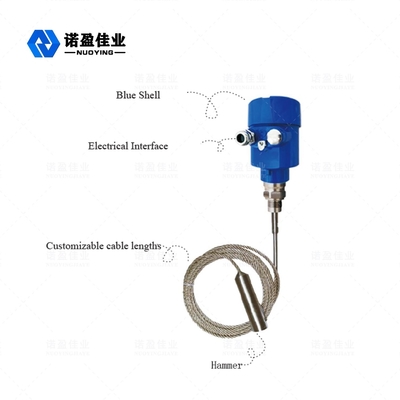

ガイド波レーダーレベル伝送器 関連画像レーダーレベル伝送器技術パラメータ
| 製品モデル | NYRD701 |
| 代表的な用途 |
液体、粉末、固体粒子 |
| アンテナ材質 | 304 |
| アンテナタイプ | ソフトケーブルアンテナ |
| 測定範囲 | 30m |
| 測定精度 | ±1mm |
| 電源 | 24VDC (2線式、4線式)媒体温度 |
| -40～+130℃、-40～+250℃ | プロセス接続 |
| ねじ、フランジ（オプション） | プロセス圧力 |
| -0.1～4.0MPa | 保護等級 |
| IP67 | 防爆等級 |
| Exia II CT6（オプション） | 信号出力 |
| 4...20mA/HART/RS485/Modbus... | 電気インターフェース |
| M20*1.5、½インチNPT | 注: 製品はユーザーの特定の要件に応じてカスタマイズできます。 |
1.8GHz

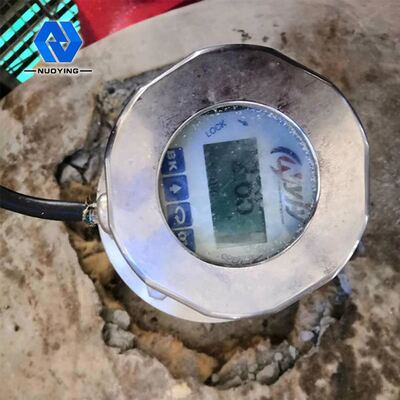

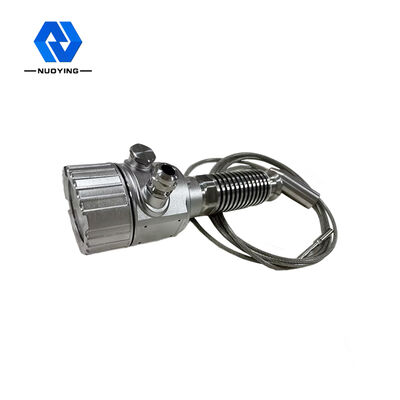

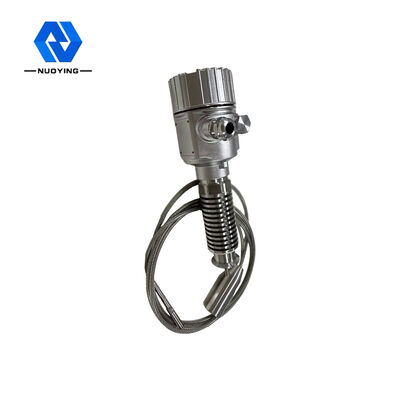

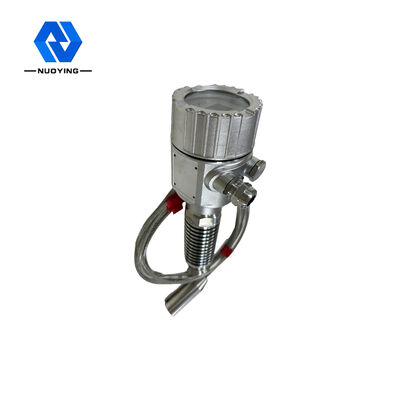

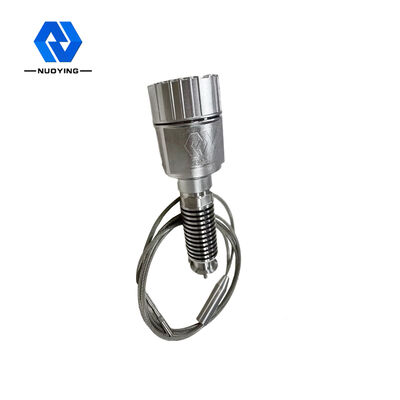

ガイド波レーダーレベル伝送器 関連画像
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
