| ブランド名: | NUOYING |
| モデル番号: | NYRD701 |
| MOQ: | 1 PC |
| 価格: | $229~$259/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

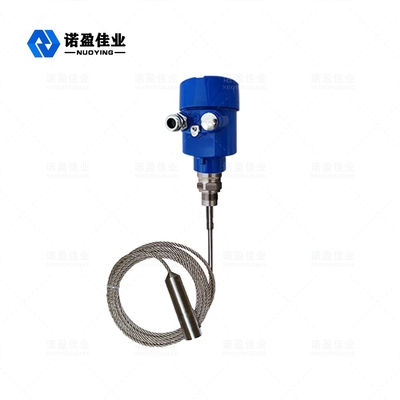

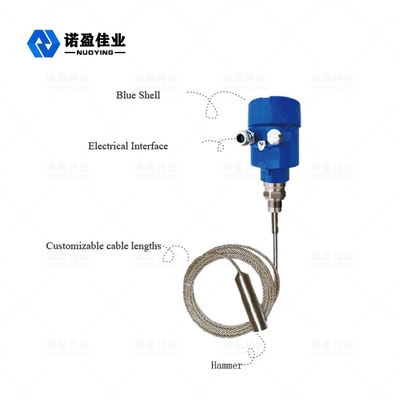

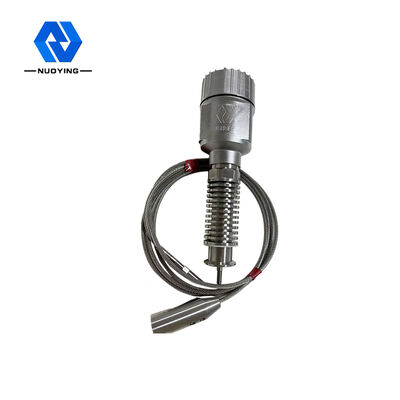

工場直販 NYRD701 1.8GHz 高精度ガイド波レーダーレベル計送信機 4-20mA 出力付き
レーダーレベル送信機 関連画像ガイド波レーダーレベル送信機 技術パラメータ動作原理
ガイド波レーダーが発信する高周波マイクロ波パルスは、検出アセンブリ（鋼索または鋼棒）に沿って伝播します。測定対象物に遭遇すると、誘電率が変化し、反射が発生し、パルスエネルギーの一部が反射されて戻ります。発信パルスと反射パルス間の時間間隔は、測定対象物までの距離に直接比例します。
入力:
ガイド波レーダーは、時間伝播の原理に基づいた測定器です。レーダー波は光速で動作し、動作時間は電子部品を介してレベル信号に変換できます。プローブは高周波パルスを発信し、ケーブルまたはロッドプローブに沿って伝播します。パルスが材料表面に到達すると、反射されて計器の受信機で受信され、距離信号がレベル信号に変換されます。
反射パルス信号は、ケーブルまたはロッドプローブに沿って計器の電子回路に送信されます。マイクロプロセッサは信号を処理し、材料表面のマイクロ波パルスによって生成されたエコーを認識します。正しいエコー信号の識別は、パルスソフトウェアによって完了されます。材料表面からの距離Dは、パルスの伝播時間Tに比例します: D=C×T/2 (Cは光速)。空タンクの距離Eがわかっているため、レベルは次のようになります: L=E-D
出力:
空タンクの高さE（=ゼロ）、満タンクの高さF（=フルレンジ）、およびいくつかのアプリケーションパラメータを入力することにより、アプリケーションパラメータは自動的に計器を測定環境に適応させ、4-20mA出力に対応します。
レーダーレベル送信機 関連画像ガイド波レーダーレベル送信機設計上の特徴
ガイド波レーダーレベル送信機は、高度なマイクロ波処理技術と独自のEcho Discoveryエコー処理技術を採用しています。接触測定は高精度で、より正確な測定が可能です。同時に、ガイド波レーダーは付着防止機能を持ち、媒体の温度、付着、その他の外部環境の影響を受けません。
70Xシリーズガイド波レーダーレベル送信機は、高温、高圧、低誘電率などの様々な複雑な作業条件やアプリケーションに適しています。
パルス動作モード、低放射電力で、様々な金属および非金属容器に設置でき、人体や環境に無害です。
レーダーレベル送信機 関連画像ガイド波レーダーレベル送信機 アプリケーション分野
1. 発電所: 貯水池、サイロポンプ、蒸気蒸留器、灰貯蔵、オイルタンクなど。
2. 油田: 原油貯蔵タンク、精製油貯蔵タンク、沈降槽、下水槽、掘削泥槽など。
3. 化学: 原油蒸留塔、原料サイロ、中間サイロ、反応槽、アンモニアタンク、アスファルト貯蔵タンクなど。
4. 金属: 原料サイロ、補助材料サイロ、電解槽バッファタンクなど。
5. 水資源: 運河、貯水池、農地灌漑、河川水位監視、鉄砲水警報、都市洪水など。
6. 食品: ジュース工場、牛乳工場、ビール醸造所貯蔵タンクなど。
7. 製薬: 漢方薬貯蔵タンク、分離器、発酵槽など。
8. 水処理: 貯水池、汚水槽、水処理タンク、沈殿槽、深井戸、飲料水ネットワークなど。
9. 紙: ストレージタワー、化学物質貯蔵サイロなど。
10. その他: 石切り場、環境保護、造船などの産業。
レーダーレベル送信機 関連画像ガイド波レーダーレベル送信機 技術パラメータ製品モデル
| NYRD701 | 代表的なアプリケーション |
| 液体、粉末、固体粒子 |
アンテナ材質 |
| 304 | アンテナタイプ |
| ソフトケーブルアンテナ | 測定範囲 |
| 30m | 測定精度 |
| ±1mm | 電源 |
| 24VDC (2線式、4線式) | 媒体温度-40〜+130℃、-40〜+250℃ |
| プロセス接続 | ねじ、フランジ（オプション） |
| プロセス圧力 | -0.1〜4.0MPa |
| 保護等級 | IP67 |
| 防爆等級 | Exia II CT6（オプション） |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| 電気インターフェース | M20*1.5、½インチNPT |
| 注: 製品はユーザーの特定の要件に従ってカスタマイズできます。 | NYRD701 1.8GHz |
