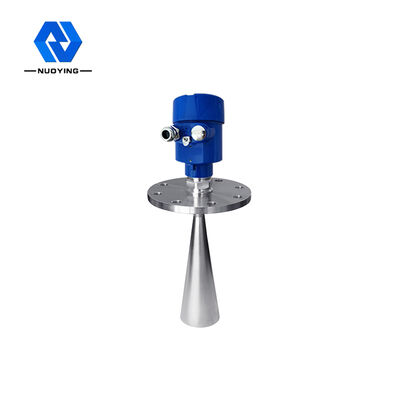

費用対効果の高い26GHzOEM ODM 水面レーダーレベルセンサー 4-20mA 316SS 屋外レーダーレベル計

費用対効果の高い26GHzOEM ODM 水面レーダーレベルセンサー 4-20mA 316SS 屋外レーダーレベル計

ブランド名: NUOYING
モデル番号: NYRD806
MOQ: 1 PC
価格: $138~$800/pc
支払条件: T/T
供給能力: 月1000個
詳細情報
起源の場所:
シアン,山西,中国
証明:
CE, ATEX, SIL
範囲:
30m
正確さ:
±3mm
電源:
24VDC (2ワイヤー,4ワイヤー)
出力信号:
420mA/HART/RS485/モッドバス
プロセス温度:
-40~+250℃
保護クラス:
IP67
プロセス圧力:
-0.1~4.0MPa
防爆グレード:
Exia II CT6
プロセス関係:
ブラケット,フレンズ (オプション)
アンテナタイプ:
ホーン アンテナ
パッケージの詳細:
カートン 40cm×30cm×30cm
供給の能力:
月1000個
製品説明



費用対効果の高い26GHzOEM ODM 水面レーダーレベルセンサー 4-20mA 316SS 屋外レーダーレベル計



26GHzレーダーレベルトランスミッターの動作原理



レーダーオブジェクト位置アンテナは狭いマイクロ波パルスを発射し,アンテナを通して下へと送信されます. パルス波が測定媒体の表面に触れた後,再びアンテナシステムによって反射され受信されます電子回路の部分に送信され,自動的にオブジェクトレベル信号に変換されます (パルスが非常に速く移動するので,電磁波が標的に到達して受信機に戻るまでの時間はほぼ瞬時です).



費用対効果の高い26GHzOEM ODM 水面レーダーレベルセンサー 4-20mA 316SS 屋外レーダーレベル計 0



測定基準:スレッド底面またはフレンズの密封面.

注: レーダーレベル送信機を使用する場合,最大レベルは測定盲点領域 (図のD領域) に入らない.



26GHzレーダーレベル送信機の設計特性



  • 細いビーム角度と集中エネルギー

  • 測定盲の面積は小さく,小さなタンクでの測定で良い結果が得られます

  • 波動条件下でもよりよい性能のために高い信号/ノイズ比

  • 高周波,固体および低電圧恒定媒体を測定するための最良の選択



26GHzレーダーレベルトランスミッター 応用分野

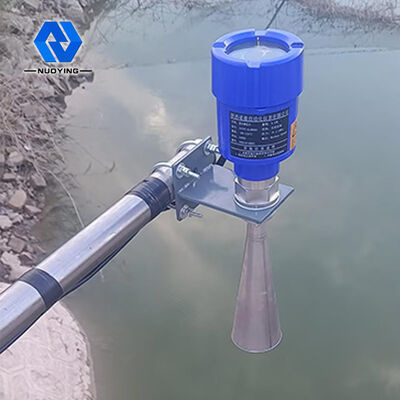

1水資源:運河,貯水池,農地灌水,川水位監視,急洪水警告,都市洪水など

2食品:ジュース工場,ミルク工場,ビール工場の貯蔵タンクなど

3製薬:中国の製薬の貯蔵タンク,分離器,発酵タンクなど

4水処理:貯水池,汚水池,水処理タンク,沈殿タンク,深井,飲料水ネットワークなど

5紙: 貯蔵塔,化学材料の貯蔵シロなど

6その他:採石場,環境保護,造船業,その他の産業



26GHzレーダーレベル送信機の技術パラメータ



製品モデル NYRD806
典型的な用途

耐熱性,耐圧性,軽く腐食性のある液体

アンテナ材料 316L (選択可能)
アンテナタイプ ホーンアンテナ
測定範囲 30m
測定精度 ±3mm
電源 24VDC (2ワイヤー,4ワイヤー)
中気温 -40~250°C
プロセス接続 ブラケット,フレンズ (オプション)
プロセス圧力 -0.1〜4.0MPa
保護クラス IP67
防爆グレード エキシアII CT6
信号出力 420mA/HART/RS485/モッドバス
電気インターフェース M20*15, 1⁄2 ′′NPT



注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.



26GHzレーダーレベルトランスミッター関連 写真

費用対効果の高い26GHzOEM ODM 水面レーダーレベルセンサー 4-20mA 316SS 屋外レーダーレベル計 1

費用対効果の高い26GHzOEM ODM 水面レーダーレベルセンサー 4-20mA 316SS 屋外レーダーレベル計 2



費用対効果の高い26GHzOEM ODM 水面レーダーレベルセンサー 4-20mA 316SS 屋外レーダーレベル計 3
