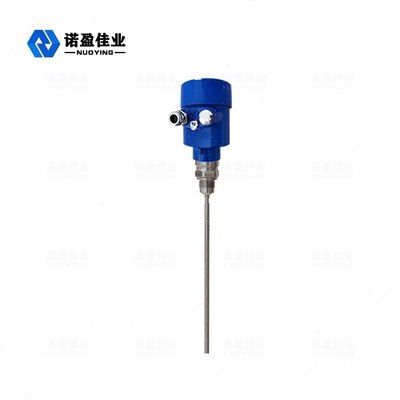

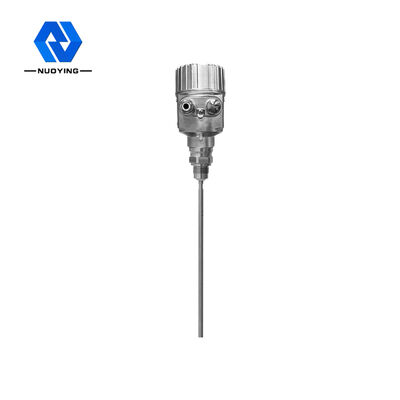

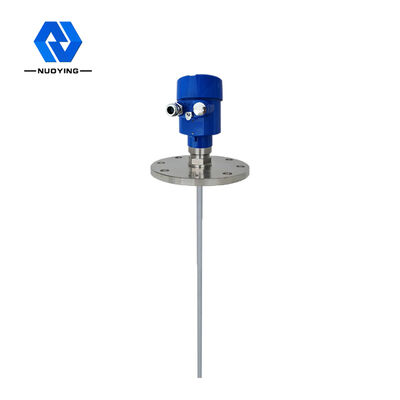

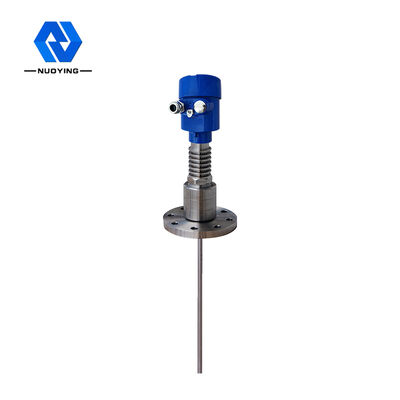

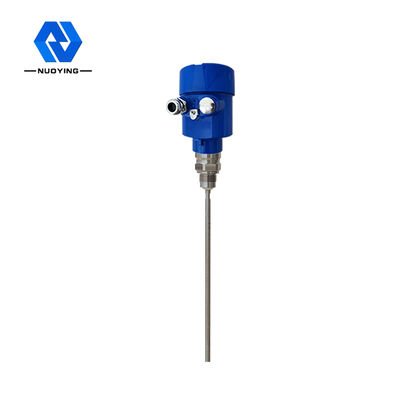

1.8GHz NYRD-702 工場直販高精度誘導波レーダーレベルメーター送信機 4-20mA出力

Name: 1.8GHz NYRD-702 工場直販 高精度誘導波レーダーレベルメーター送信機 4-20mA出力
Brand: Xi'an Dehou Electronic Technology Co., Ltd.
SKU: NYRD-702
Price: 334.00 USD
Availability: InStock

ブランド名:	NUOYING
モデル番号:	NYRD-702
MOQ:	1PCS
価格:	$350 to $319/pcs
支払条件:	T/T
供給能力:	月1000個

詳細情報

製品説明

詳細情報

起源の場所:

シアン,シャンシ,中国

証明:

CE, SIL, ATEX

グレード:

産業用

保証:

12ヶ月

カスタマイズされたサポート:

OEM,ODM

ブランド名:

NUOYING

典型的な応用:

液体タンク検出装置

測定の正確さ:

0.05%~0.1%F.S

電源:

24VDC

プロセス関係:

糸,フレンズ (オプション)

中気温:

-40~+130°C

材料:

ステンレス製

出力信号:

4-20mA/0-5V/0-10V/RS485

パッケージの詳細:

60*30*30cm

供給の能力:

月1000個

製品説明

1.8GHz NYRD-702 工場直販高精度誘導波レーダーレベルメーター送信機 4-20mA出力

NYRD-702 レーダーレベル送信機概要

製品説明

NYRD702 誘導波レーダーレベル送信機の動作原理

導波レーダーが発する高周波マイクロ波パルスが検出装置 (鋼ケーブルまたは鋼棒) 沿いに移動します.測定媒体が遭遇すると,介電常数は変化するパルスエネルギーの一部が反射されます放出されたパルスと反射されたパルスとの間の時間間隔は,測定された媒体の距離に直接比例します..

入力: 誘導波レーダーはタイムトラベルの原理に基づいた測定装置ですレーダー波は光速で動作します電子コンポーネントでレベル信号に変換できます探査機は高周波のパルスを送り出し,ケーブルや棒の探査機に沿って伝播します.装置の受信機に反射され受信されます距離信号がレベル信号に変換されます

反射されたパルス信号は,ケーブルまたは棒の探査機に沿って儀器の電子回路に送信されます.
マイクロプロセッサは信号を処理し,材料表面のマイクロ波パルスによって生成されたエコーを認識します.正しいエコー信号の識別はパルスソフトウェアによって完了します.物質表面からの距離Dは,パルスTの時間移動に比例します: D=C×T/2 ((ここではCは光の速度) 空のタンクの距離Eが知られているので,レベルは: L=E-D

出力:空のタンクの高さ E (=ゼロポイント),全タンクの高さ F= (全スケール) と設定すべきいくつかのアプリケーションパラメータを入力します.アプリケーションパラメータは,計器を測定環境に自動的に調整します.4~20mAの出力に対応する.

製品パラメータ

典型的な用途	液体,粉末,固体粒子
製品モデル	NYRD-702

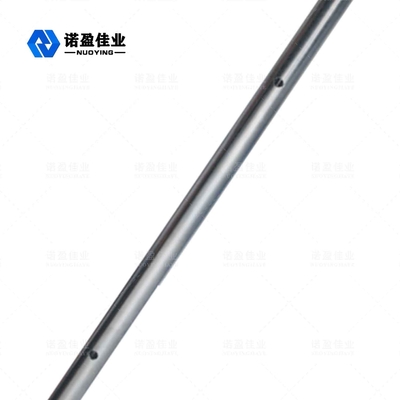

アンテナ材料	ロッド/304/PTFE
測定範囲	6m
精度	±1mm
電源	24VDC ((2本のワイヤ,4本のワイヤ)
信号出力	420mA/HART/RS485/モッドバス
中気温	-40~+130 °C, -40~+250 °C
プロセス圧力	-0.1〜4.0 MPa

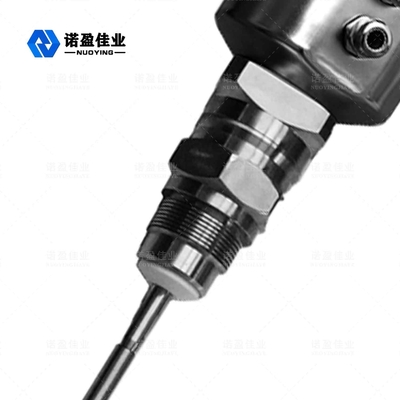

プロセス関連性	スレッド,フレンズ (オプション)

詳細画像

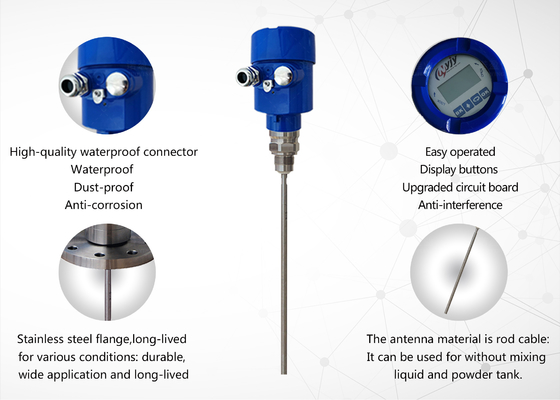

製品の特徴

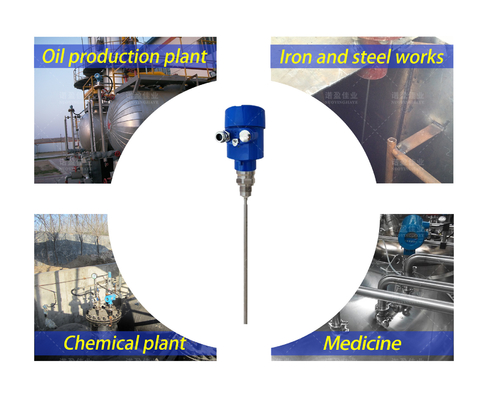

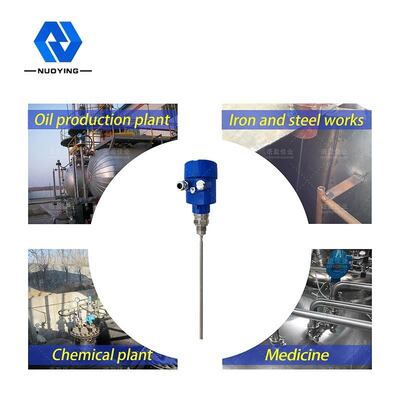

様々な用途

協同組合の顧客

製品証明書

よくある質問
