商品の詳細:
|
| 典型的なアプリケーション: | わずかに腐食性の液体 | 製品モデル: | NYRD701 |
|---|---|---|---|
| アンテナ タイプ: | ケーブルタイプ | アンテナ材質: | PTFE、304、316 |
| 測定範囲: | 0~30m | 測定精度: | 0.05%~0.1%F.S |
| 信号の出力: | 4…20mA/HART/RS485/Modbus | 電気インターフェイス: | M20 × 1.5、½ "NPT |

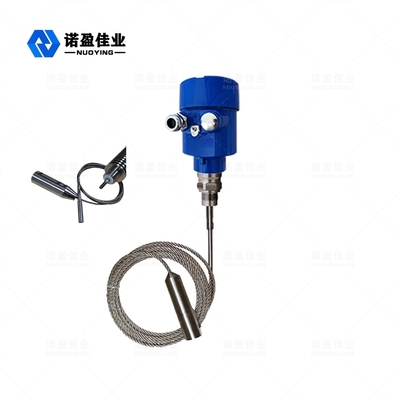

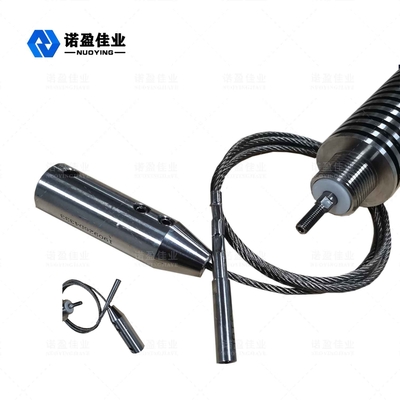

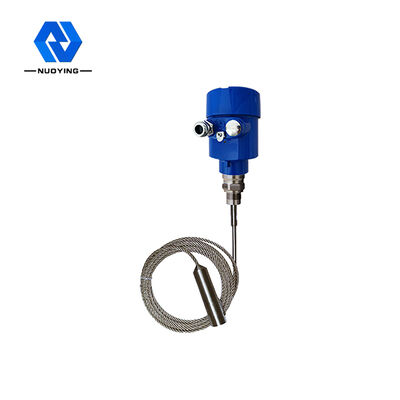

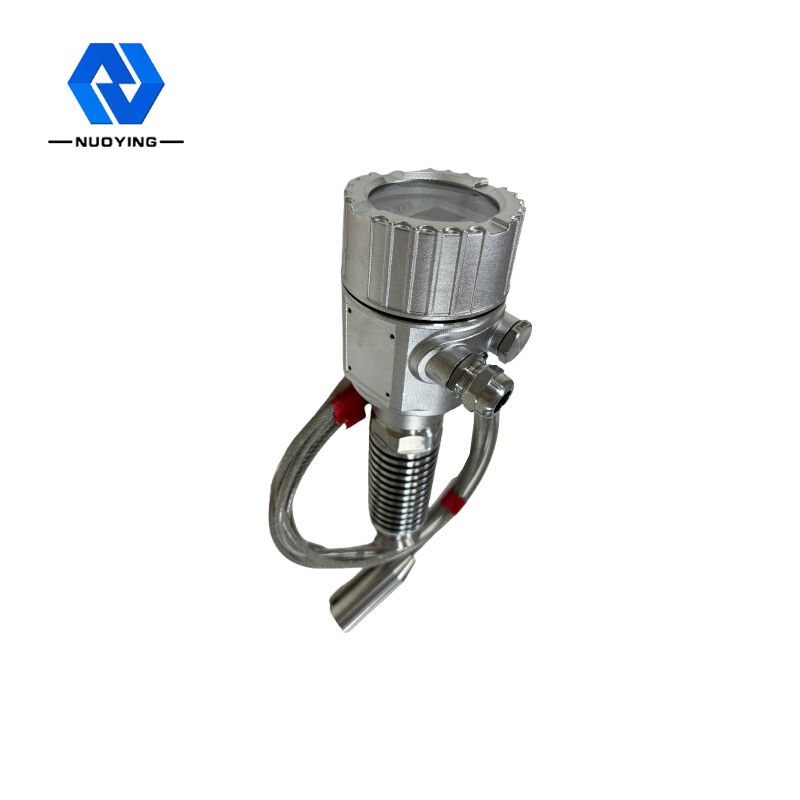

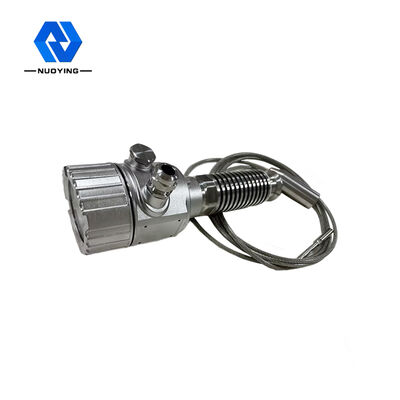

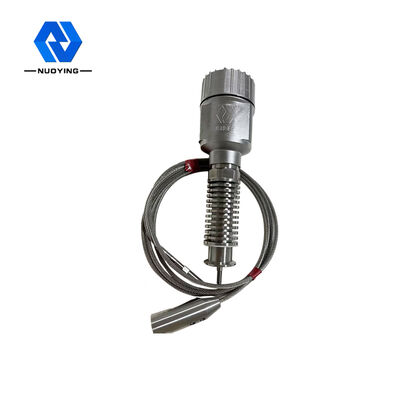

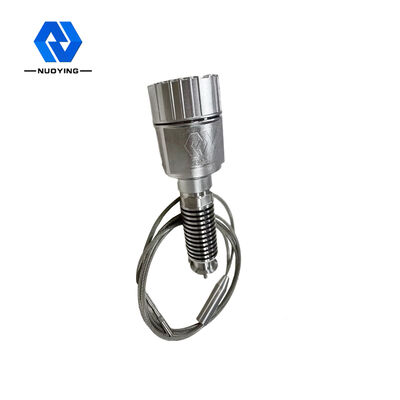

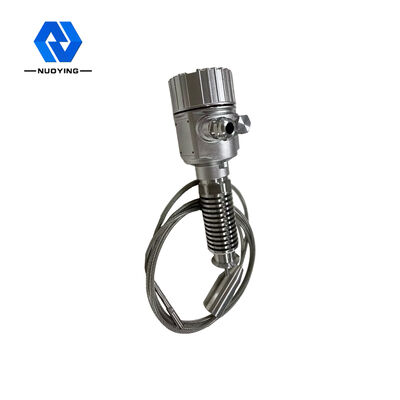

NYRD701 1.8G ケーブル アンテナ ウェーブガイド レーダー レベル メーター
NYRD701 1.8Gウェーブガイドレーダーレベルメーターの動作原理
導波管レーダーから送信された高周波マイクロ波パルスは、検出コンポーネント (スチール ケーブルまたはスチール バー) に沿って伝播します。測定媒体に遭遇すると、誘電率の急激な変化が反射を引き起こし、パルスエネルギーの一部が反射されます。送信パルスと反射パルスの間の時間間隔は、測定媒体の距離に比例します。
|
典型的なアプリケーション |
微腐食性液体 |
| 製品モデル | NYRD701 |
| アンテナの種類 | ケーブルタイプ |
| アンテナ材質 | PTFE、304、316 |
| エコーサンプリング | 55回/秒 |
| 測定範囲 | 0~30m |
| 測定精度 | 0.05%~0.1%F.S |
| 電源 | DC24V（2線式、4線式）、AC220V |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| プロセス温度 | - 40~+130℃ |
| プロセス圧力 | - 0.1~2.0MPa |
| プロセス接続 | ネジ、ブラケット、フランジ、クランプ (オプション) |
| 電気的インターフェース | M20 × 1.5、½ "NPT |
| 保護等級 | IP65、IP67、IP68 (オプション) |
| 防爆グレード | Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
注：製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYRD701 1.8Gウェーブガイドレーダーレベルメーターの設計上の特徴
◎導波管レーダー材料レベルメーターは、高度なマイクロ波処理技術と独自のエコーディスカバリーエコー処理技術を採用しています。接触測定では、測定精度が高く、測定がより正確になります。同時に、導波管レーダーは付着に強く、媒体温度や付着などの外部環境の影響を受けません。
◎ さまざまなプロセス接続モードと検出コンポーネント タイプにより、70X シリーズのウェーブガイド レーダー レベル メーターは、さまざまな複雑な作業条件やアプリケーションに適しています。高温、高圧、低誘電率媒体など。
◎非常に低い放射電力のパルス動作モードを採用し、人体や環境に害を与えることなく、さまざまな金属および非金属の容器に取り付けることができます。
