商品の詳細:
|
| 製品モデル: | NYRD809 | アンテナ タイプ: | 角のタイプ |
|---|---|---|---|
| アンテナ材料: | 304 | 典型的なアプリケーション: | さまざまな固体 |
| 測定範囲: | 0-30m | 測定精度: | 0.05%~0.1%F.S |
| プロセス温度: | - 40~+1200℃ | プロセス圧力: | -0.1~2.0MPa |

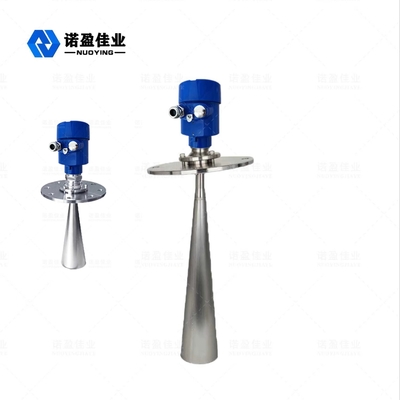

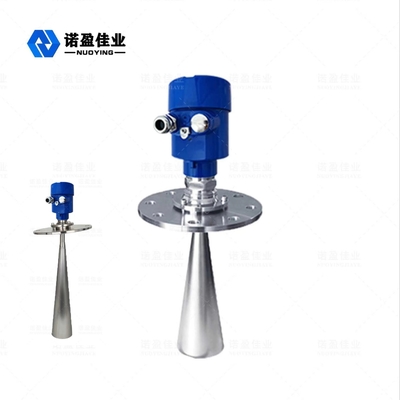

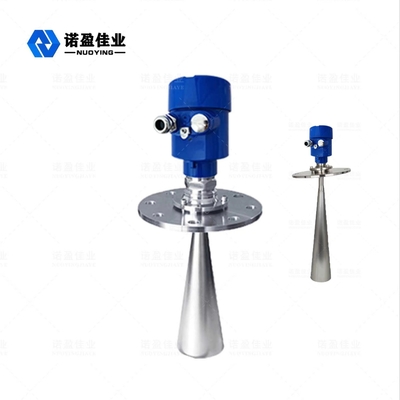

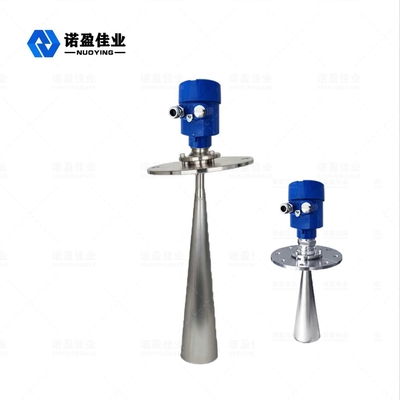

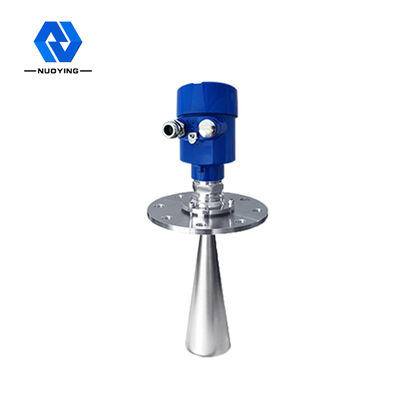

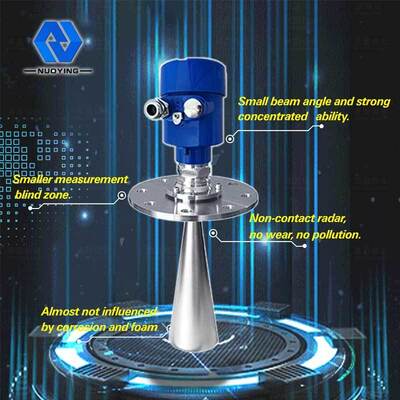

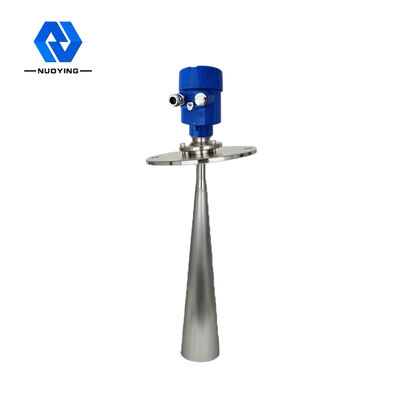

26G レーダー レベル メーター NYRD809 スモール ブラインド ゾーン 高周波
26Gレーダーレベルメーターの動作原理
レーダー レベル アンテナは狭いマイクロ波パルスを送信し、アンテナを通して下方に送信されます。パルス波が測定媒体の表面に触れると、反射されてアンテナシステムによって再び受信されます。信号は電子回路部に伝わり、自動的にレベル信号に変換されます（パルスの伝播速度が非常に速いため、電磁波が対象物に到達して反射して受信機に戻るまでの時間はほぼ瞬時です）。
測定データム平面: ねじの底面またはフランジのシール面。
注: レーダー レベル タイマーを使用する場合、最高レベルがブラインド エリア (図の D で示されるエリア) に入らないようにする必要があります。
26Gレーダーレベルメーター 技術パラメータ
|
代表的なアプリケーション |

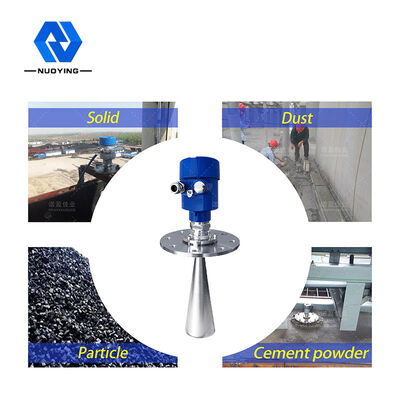

各種固体（穀物、小石、鉄鉱石、石炭など） |
| 製品モデル | NYRD809 |
|
アンテナの種類 |
ロッドタイプ、水滴タイプ、平板タイプ、ホーンタイプ、研磨面タイプ、レンズタイプ |
| アンテナ材質 | PTFE、304、316、PP、PFA |
| 測定範囲 | 10m、20m、30m、35m、40m、80m |
| 測定精度 | 0.05%~0.1%F.S |
| 電源 | DC24V（2線式、4線式）、AC220V |
| 信号出力 | 4...20mA/HART/RS485/Modbus |
| プロセス温度 | - 40~+1200℃ |
| プロセス圧力 | - 0.1~2.0MPa |
| プロセス接続 | ネジ、ブラケット、フランジ、サニタリー クランプ (オプション) |
| 電気的インターフェース | M20×1.5、1/2"NPT |
| 保護等級 | IP65、IP67、IP68 (オプション) |
| 防爆グレード | Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照) |
備考: カスタマイズされた製品は、ユーザーの特定の要件に従って設計できます!
