商品の詳細:
|
典型的な適用: | 液体(強い腐食、低い比誘電率、付着、高温および高圧) | プロダクト モデル: | NYRD701 |
---|---|---|---|
アンテナ タイプ: | 棒のタイプ、二重ケーブル タイプ、二極タイプ、導かれた波の管 | アンテナ材料: | 304、316、PTFE |
測定範囲: | 6m、30m | プロセス温度: | - 40~+130 ℃、- 40~+250 ℃、- 40~+500℃ (カスタマイズした) |
プロセス圧力: | - 0.1~2.0MPa、- 0.1~4.0MPa (カスタマイズした) | 測定の正確さ: | 0.05%~0.1% F.S |
ハイライト: | 接触の中型Gwrのレベルの送信機,NYRD701レーダーの水平なメートル,比誘電率のレーダーの水平な送信機 |

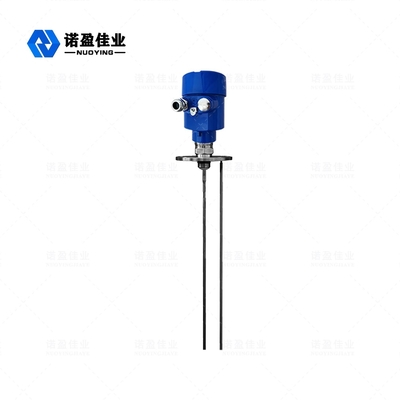

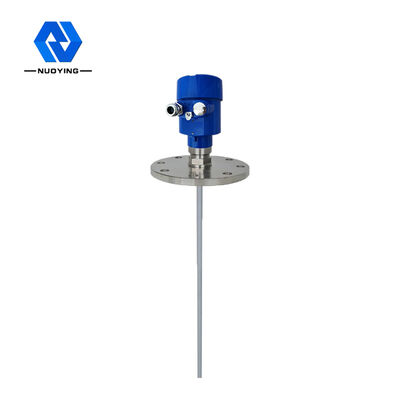

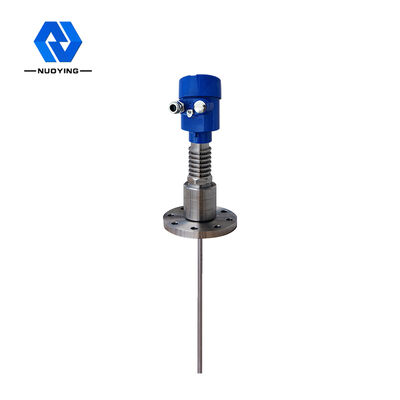

高精度な導かれた波のレーダーのレベルは比誘電率のために適した中型の連絡のタイプをメーターで計る
高温および高圧抵抗の導かれた波のレーダーの水平なメートルの運営原則
導かれた波のレーダーによって送られる高周波マイクロウェーブ脈拍は検出の部品(鋼鉄ケーブルか鋼鉄棒)に沿って送信する。波が測定された媒体に出会う場合、比誘電率の突然の変更、波の脈拍のいくつかに送信機に戻ってすぐに反映されるよる。送信された脈拍と反映された脈拍間の時間間隔は測定された媒体の間隔に比例している。
入力
導かれた波のレーダーは時間旅行の原則に基づく計器である。レーダー波は光速で動き、走行時間は電子部品を通した水平な信号に変えることができる。調査はケーブルまたは棒の調査に沿う高周波脈拍そしてプロパゲートを送り出す。脈拍は物質的な表面に会うとき、反射し返され、器械の受信機によって受け取られ、間隔信号は物質的で水平な信号に変えられる。
反映されたパルス信号はケーブルまたは棒の調査に沿う器械の電子回路、およびマイクロプロセッサ プロセスに物質的な表面でマイクロウェーブ脈拍によって発生するエコーを識別する信号送信される。正しいエコーの信号認識は脈拍ソフトウェアによって完了する。物質的な表面からの間隔Dは脈拍の時間旅行Tに比例している。
出力
空タンク高さE (=zeroポイント)、完全なタンク高さF (=フル レンジ)およびある適用変数の入力によって置きなさい。適用変数は4-20mA出力に相当して測定の環境に自動的に器械を、合わせる。
導かれた波のレーダーの水平なメートルの製品の機能
導かれた波のレーダーの水平なメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術を採用する。接触の測定によって、測定の正確さは高く、測定はより正確である。同時に、導かれた波のレーダーは付着に抵抗し、中型の温度および付着のような外部環境によって影響されない。
検出の部品はのいろいろプロセス接続モードそしてタイプ70Xシリーズを導いたさまざまで複雑な働く条件および適用のために適した波のレーダーのレベルのメートルを作る。例えば:;高温の、高圧および低い比誘電率媒体。
それは脈拍の働きモードを、極端に低い放出力と採用し、さまざまな金属および非金属容器に人体および環境への害なしに、取付けることができる。
導かれた波のレーダーの水平なメートル プロダクト変数
典型的な適用 |
液体(強い腐食、低い比誘電率、付着、高温および高圧、作り付けのヒート・コイル、梯子、浮遊版および他の複雑な機会) 塵(フライ アッシュ、石灰岩の粉、セメントの粉、コンクリートおよび他の媒体) 固体(小粒子、穀物、小さい石、砂、等) |
プロダクト モデル |
NYRD701、NYRD702、NYRD703、NYRD704、NYRD705 |
アンテナ タイプ |

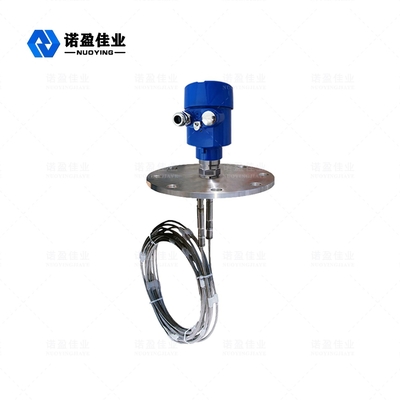

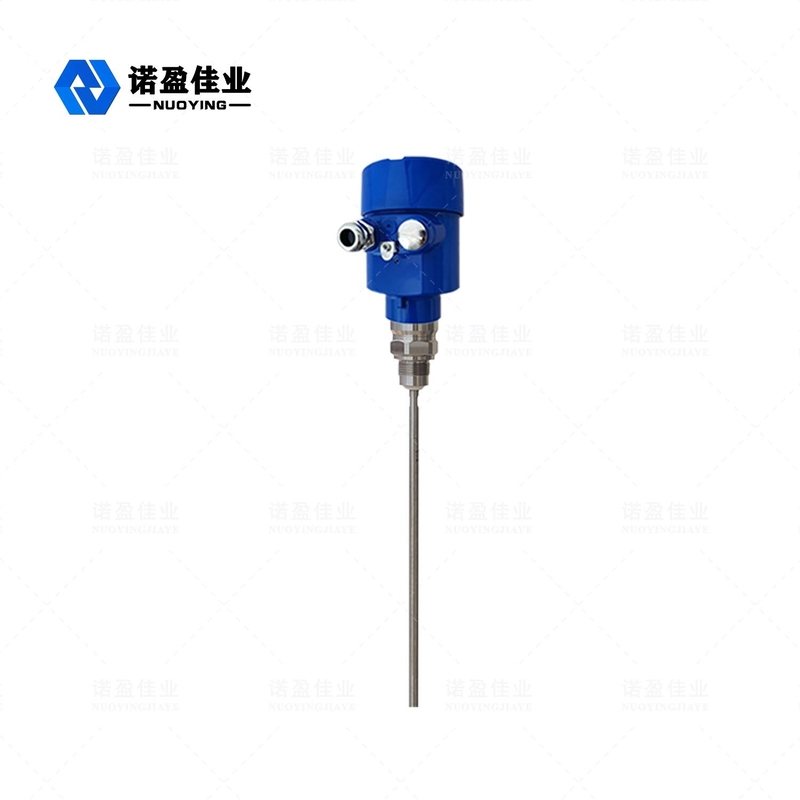

棒のタイプ、二重ケーブル タイプ、二極タイプ、導かれた波の管 |
アンテナ材料 |
304、316、PTFE |
エコーの見本抽出 |
毎秒55回 |
測定範囲 |
6m、30m |
測定の正確さ |
0.05%~0.1%人のF.S |
プロセス温度 |
-40~+130 ℃、- 40~+250 ℃、- 40~+500℃ |
プロセスPresure |
-0.1~2.0MPa、- 0.1~4.0MPa |
プロセス関係 |
糸、ブラケット、フランジ、衛生クランプ(任意) |
電気インターフェイス |
M20 X 1.5の1/2の" NPT |
供給力 |
24VDC (二線式、四線式)、220VAC |
信号の出力 |
4-20 mA /HART/RS485/Modbus..。 |
保護等級 |
IP67、IP68 (任意) |
耐圧防爆等級 |
Exia II CT6 Ga、Exd II CT6 GB (証明書の細部) |
導かれた波のレーダーの水平なメートル
