商品の詳細:
|
| 適用: | 液体、塵、固体 | 項目いいえ。: | NYRD808 |
|---|---|---|---|
| アンテナ形態: | 棒タイプ、水低下のタイプ | アンテナ材料: | PTFEの、304の、316 |
| 測定範囲: | 35m、40m、80m | 測定の正確さ: | 0.05%~0.1%F.S |
| ハイライト: | 70mのレーダーの水平なメートル,24V電源のレーダーの水平な送信機,固体フランジのレーダーのタイプ レベルの送信機 |
||
セメントの水平なセンサーのレーダーの穀物の大箱のレーダーの水平なメートルの雄鹿のレーダーのレベルの送信機
記述
水平なメートルが26G高周波レーダー センサー、最高の測定の範囲を採用したこの一連のレーダーは70メートルまで達することができる。アンテナは最大限に活用されたこれからのプロセスである、
新しく速いマイクロプロセッサにより高い速度があり、効率はリアクター、固体サイロおよび非常に複雑な測定の環境に器械使用使用することができるできていた信号の分析である場合もある。
指定
| 70メートルはレーダー水平なメートルが26G高周波レーダー センサーを採用した及ぶ | |
| 適用 | 固体材料、強い塵 |
| 測定範囲 | 70メートル |
| プロセス関係 | 普遍的なフランジ |
| 中型の温度 | -40℃ | +250℃ |
| プロセス圧力 | -0.1 | 0.1 Mpa |
| 正確さ | ± 15mm |
| 保護等級 | IP67 |
| 周波数範囲 | 26GHz |
| 信号の出力 | 4~20mA/Hart （二線式/4） RS485/Modbus |
| 耐圧防爆等級 | Exia II C T6 Ga |
主義
レーダーの水平な送信機アンテナ マイクロウェーブ脈拍は狭いの下り伝達アンテナ。中型の表面へのマイクロウェーブ露出は自動的に水平な信号に変えられる電子回路にアンテナ システムによって（マイクロウェーブ伝播の速度、受信機に戻って反映されるターゲットおよび達する電磁波が今回ほとんど即時であるので）再度受け取ったり、送る信号を反射し返される。
データの測定:フランジのねじの底か密封表面。
注:レーダーの水平なメートルが最高レベル測定のブラインドに入ることができないことを確かめなさい
区域（次示されている図D）。

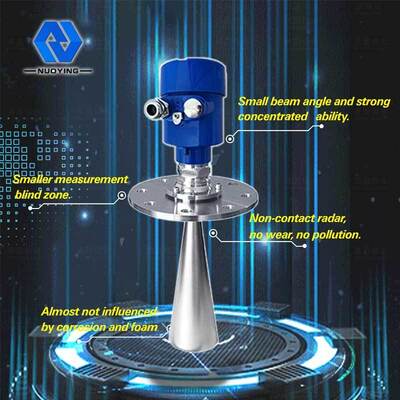

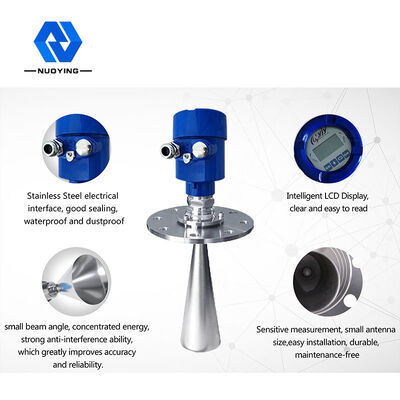

特徴
Øの取付けること容易な小さいアンテナ サイズ;無接触レーダー、摩耗無し、汚染無し。
Øほとんど腐食無し、泡効果;大気、温度および圧力変更の水蒸気によってほとんど影響を与えられなくて。
Øの高レベルメートルの仕事の深刻な塵の環境は僅かな影響をもたらす。
Øはより短い波長、固体表面の傾斜の反射よりよい。
Øのビーム角は小さい、エネルギー集中されたり、エコーの能力を高め、干渉を避けることができる。
Øは測定範囲測定のためにより小さい、もたらすよい結果を。
Øの高いSN比は、レベル変動の州よりよい性能を得ることができる。
Øの高周波、最もよい選択の固体および低い比誘電率の測定。
設置条件
1/4か1/6.の直径に取付けられなさい。注:タンク壁の最小距離間の間隔はタンク高い1/10.べきである。
注:1.データ
対称の2.The容器の中心か軸線
上の円錐タンク レベルは、に取付けることができる
タンクの上は円錐底に中間、測定を保証できるである。
縦の直線の表面への供給のアンテナ。表面が荒ければ直線の表面にアンテナのcardanのフランジの角度を合わせるのに、積み重ねの角度が使用されなければならない。
（固体表面の傾きが原因で信号のエコーの減少、損失をもたらす。）
Øの円錐タンクは供給の港の上に取付けることができない。
注:屋外の取付けは日よけを採用するべきである。
1.正しい
2.間違いのrainproof手段
Øはアーチ形にされるか、または半球形の屋根の中間物に器械取付けることができない。農産物に加えて間接エコーはまたエコーによって影響される。多数のエコーは上を通して多数のエコーを集中できるので信号のエコーの実質の価値より大きい場合もある。従ってセントラル ロケーションに取付けることができない。
1. 正しい
2. 間違い
そこのØは測定の必要な反射の版に影響を与える障害である。
1. 正しい
2. 間違い
電気関係
電源電圧:
（4~20） mA/HART （二線式システム）
電源および出力電流信号
2つの中心の盾ケーブルの共有。供給電圧の範囲技術的なデータを見るため。本質的に安全なタイプのために電源と器械間の安全バリアはあるなる。
（4~20） mA/HART （4線式）
別の電源および現在の信号、
それぞれ送電線を使用して。供給電圧の範囲技術的なデータを見るため。
RS485/Modbus
電源および保護されたケーブル、電源電圧範囲を使用してdrespectively別のModbus信号ライン技術的なデータを見るため。
FAQ
Q:どの位私を答えるか。
:私達はできるだけ早く12時間以内に連絡する
Q:私はあるサンプルを得てもいいか。
:はい、サンプル順序は質の点検および市場テストのために利用できる。しかし明白な費用を支払わなければならない。
Q:いつまでにあなたの生産を整理できるか。
:あなたのプロダクト確認を得、前払いを受け取って、生産はすぐに始まる。
Q:受渡し時間は何であるか。
:通常小さい順序のための約3-5仕事日および大きい順序のための10-15日かかる。
Q:いかにあなたの質を制御するか。
:（原物、生産および完成品）の3つの点検ステップ+よい保証サービス（人間の損傷の要因なしで新しいものを変えること1年自由）。
Q:どんな証明書があるか。
:ISO9000のセリウム、耐圧防爆証明、準備ができたRoHs。そして商品のdelievryの前に、第3部品出される質および安全点検証明はまた提供することができる。
Q:私はあなたの工場を訪問するでしようか。
:非常に歓迎された!西安ヤンの空気港へのはえ。それは私達のための大きい喜びだった。
Q:あなたの保証期間は何であるか。
:私達は時間12か月の保証の提供する。
Q:OEM及びカスタマイズされたサービスを提供できるか。
:はい、OEMおよびODMは両方とも利用できる、私達持っているあなたに専門の解決を提供できる専門R & D deptを。
パッキング及び出荷
技術的な変数
| 適用 | いろいろな種類の液体（強い腐食、低い比誘電率、動揺、蒸気、結晶化、凝縮、スラリー、高温および高圧、等） |
| いろいろな種類の塵（強い塵、浮遊塵、セメントの粉、石灰粉、フライ アッシュ、結晶化および他の機会） | |
| さまざまな固体（穀物、小さい石、鉄鋼、石炭、等） | |
| 品目番号 | NYRD805、NYRD806、NYRD807、NYRD808、NYRD809、NYRD810、NYRD86 |
| NYRD87、NYRD-PB、NYRD-SD、NYRD-TJ、NYRD- SL | |
| アンテナ形態 | 棒タイプ、水低下のタイプ、版のタイプ、角のタイプ、表面のタイプ、レンズのタイプ |
| アンテナ材料 | PTFE、304,316、PP、PFA |
| 測定範囲 | 10m、20m、30m、35m、40m、80m |
| 測定の正確さ | 0.05%~0.1%F.S |
| 電源 | 24VDC （二線式、四線式）、220VAC |
| 信号の出力 | 4-20mA/HART/RS485/Modbus… |
| プロセス温度 | -40~+130℃、- 40~+150℃、- 40~+2600℃、- 40~+1200℃ |
| プロセス圧力 | -0.1~0.3Mpa、- 0.1~2.0Mpa、- 0.1~4.0Mpa、 |
| プロセス関係 | 糸、ブラケット、フランジ、健康クランプ（任意） |
| 電気インターフェイス | M20x1.5、1/2」NPT |
| 保護等級 | IP65、IP67、IP68 （任意） |
| 耐圧防爆等級 | ExiaIICT6 Ga、ExdIICT6 GB （証明書に示すように） |
