商品の詳細:
|
製品モデル: | NYRD704、 | 測定精度: | 0.05% | 0.1% F.S |
---|---|---|---|
典型的なアプリケーション: | 塵(フライ アッシュ、石灰岩の粉、セメントの粉 | 信号の出力: | 4…20mA/HART/RS485/Modbus… |
アンテナ材料: | 316 | 耐圧防爆等級: | ExiaIICT6Ga |
ハイライト: | 同軸接続ワイヤ レーダー レベル メーター、704 ガイド波レーダー レベル メーター、レーダー レベル送信機 6m,704 Guided Wave Radar Level Meter,Radar Level Transmitter 6m |

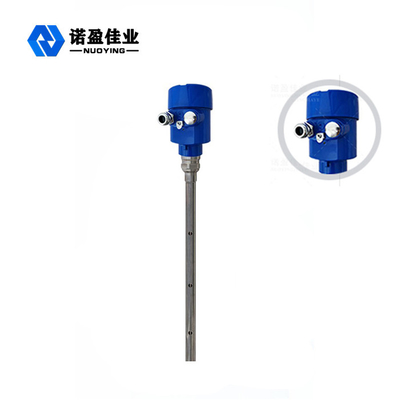

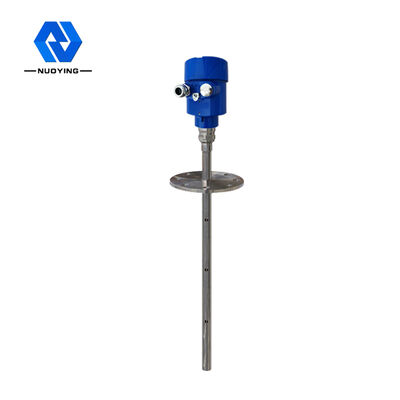

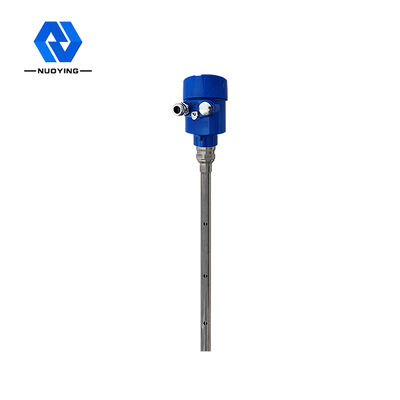

6m NYRD 704の同軸接続及び賢い導かれた波のレーダーの水平なメートル
職場の30mの同軸接続及び賢いNYRD 704の導かれた波のレーダーの水平なメートルの働き原則
導かれた波のレーダーによって出る同軸接続及び賢い脈拍は検出の部品(鋼鉄ケーブルか鋼鉄棒)に沿って広がり、テスト メディアに出会う。比誘電率、それによりの突然の変更が原因で反射を引き起こし、パルス エネルギーの一部分は反射し返される。送信された脈拍と反映された脈拍間の時間間隔は測定された媒体の間隔に比例している。
入力処理
導かれた波のradartoolは時間旅行の原則に基づく測定装置である。レーダー波は光速で動き、走行時間は電子部品によって目標の水平な信号に変えることができる。調査はケーブルまたは棒の調査に沿う高周波脈拍そしてプロパゲートを出す。
出力処理
空タンク高さEを入れることによって(=ゼロ)、完全なタンク高さF (=フル レンジ)およびある適用変数は4-20mA出力に相当して測定条件に、適用変数自動的にメートルを、合わせる。
反Corrtsion及び高温及び圧力のPTFE NYRD 701の導かれた波の30mの設計特微レーダーの水平なメートル

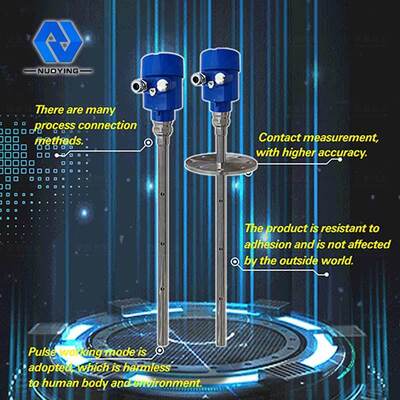

◎導かれた波のレーダーの目的のレベルのメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術の接触の測定、高い測定の正確さ、より正確な測定を採用する。最近、導かれた波のレーダーは中型の温度および付着のような外部環境によって影響されない。
◎70-Xシリーズはversprocessの接続モードおよび検出モジュールのタイプによる多目的な複雑な働く条件および適用のために適している波のレーダーの目的のレベルのメートルを導いた。のような:高温の、高圧力をかけられたおよび低い比誘電率媒体。
◎脈拍の働くモード、低い放出力は人体へのいろいろな腐食物、非金属容器、害および環境に、取付けることができない。
高温、圧力の30mのContactable及び高精度なNYRD 701の導かれた波のレーダーの水平なメートルの技術的な変数

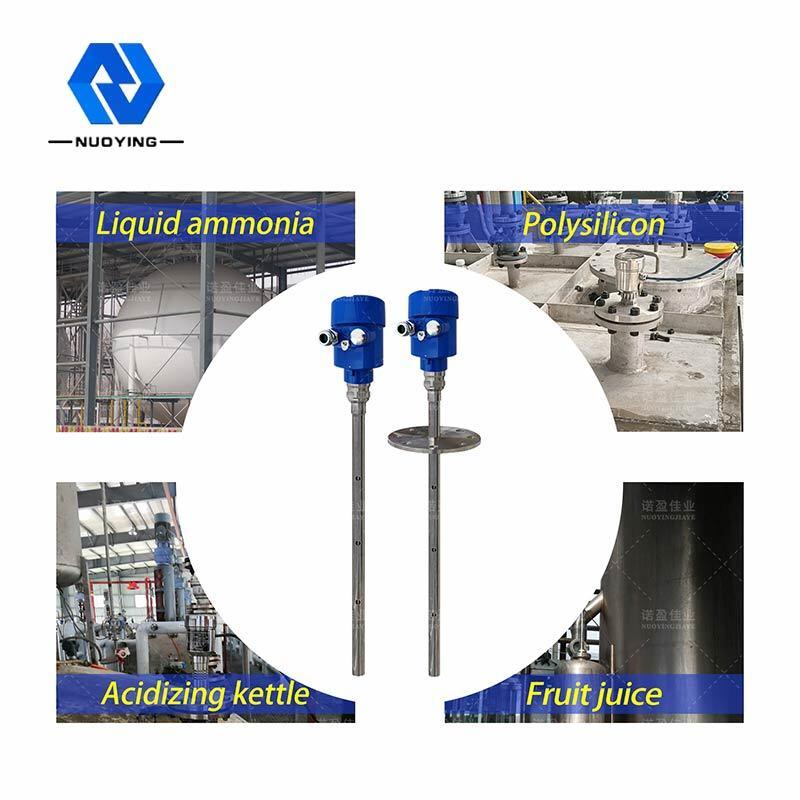

典型的な適用 | 液体(強い腐食、低い比誘電率、付着、高温および高圧) |
塵(フライ アッシュ、石灰岩の粉、セメントの粉) | |
固体(小粒子) | |
プロダクト モデル | NYRD704、 |
アンテナ形態 | ケーブル タイプ、棒のタイプ |
アンテナ材料 | PTFE |
エコーの見本抽出 | 55回/s |
測定範囲 | 6m |
測定の正確さ | 0.05% | 0.1% F.S |
電源 | 24VDC |
信号の出力 | 4…20mA/HART/RS485/Modbus… |
プロセス温度 | -40~ +500 °C |
プロセス圧力 | -0.1~2.0MPa、- 0.1~4.0MPa |
プロセス関係 | フランジ |
電気インターフェイス | M20×1.5の½ 「NPT |
保護等級 | IP 65、IP 67 |
耐圧防爆等級 | ExiaIICT6Ga |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
