商品の詳細:
|
| プロダクト モデル: | NYRD702 | アンテナ形態: | ケーブル タイプ、棒のタイプ |
|---|---|---|---|
| 測定範囲: | 6M | 電源: | 24VDC （二線式、四線式）、220VAC |
| アンテナ材料: | PTFE/304/316 | エコーの見本抽出: | 55回/s |
| 測定の精密: | 0.05%~0.1% F.S | プロセス温度: | -40~+130℃、- 40~+250℃、- 40~+500℃ |
| ハイライト: | 6mの導かれた波のレーダーの送信機,Contactable導かれた波のレーダーの水平な送信機,マイクロウェーブによって導かれるレーダー水平なセンサー |
||

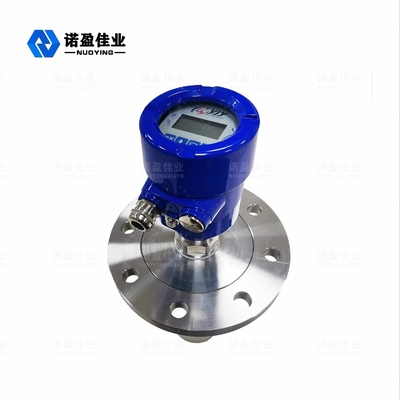

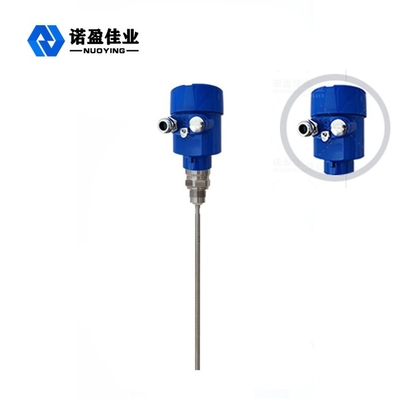

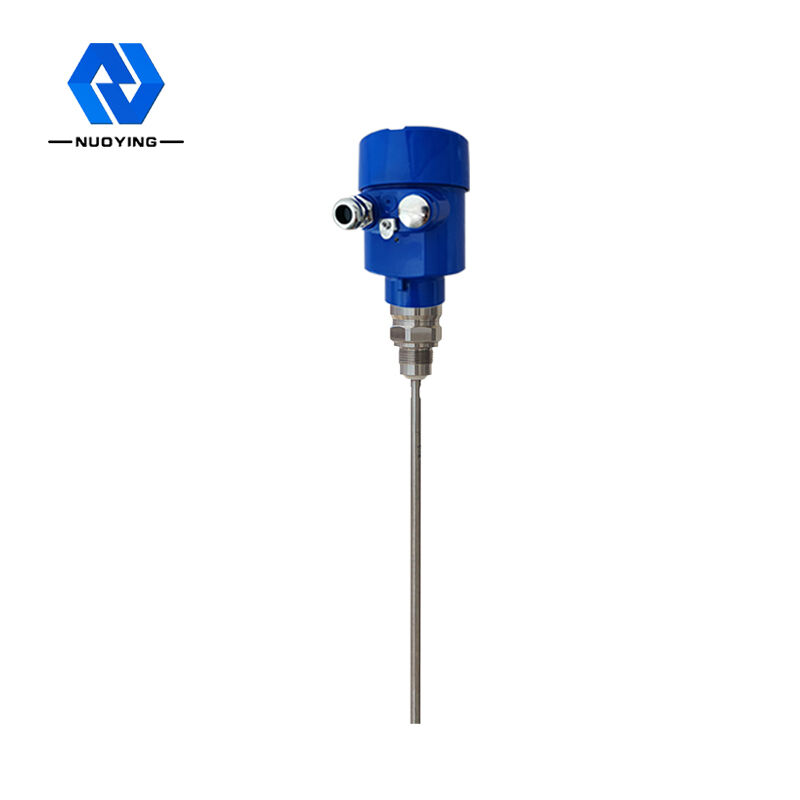

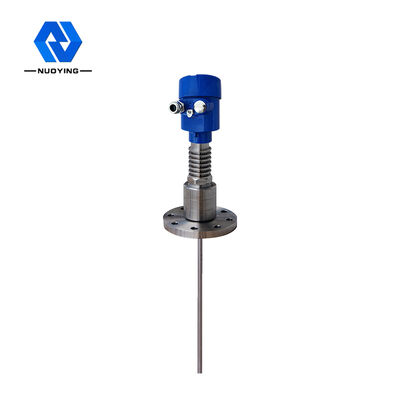

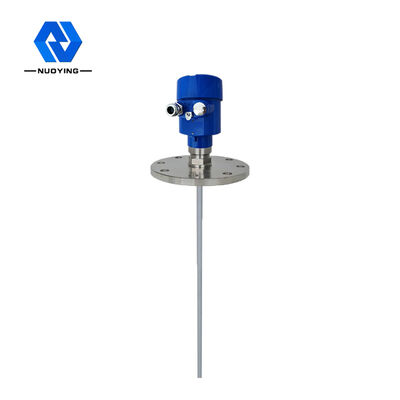

NYRD 702の導かれた波のレーダーの水平な送信機6mのContactable高精度
NYRD 702の導かれた波のレーダーの水平な送信機6mのContactable高精度の働き原則
導かれた波のレーダーによって出る高周波マイクロウェーブ脈拍は検出の部品（鋼鉄ケーブルのorrod）に沿って広がり、測定された媒体に出会う。比誘電率の突然の変更のBeacause、それにより反射を引き起こし、パルス エネルギーの一部分は反射し返される。送信された脈拍と反映された脈拍間の時間間隔は測定された媒体の間隔への確かに比率である。
入力処理
導かれた波のレーダーは時間旅行の原則に基づく測定用具である。レーダー波は光速で動き、走行時間は電子部品によって目的のレベル信号に変えることができる。調査はケーブルまたは棒の調査に沿う高周波脈拍そしてプロパゲートを出す。
出力処理
空タンク高さEを入れることによって（=ゼロ）、完全なタンク高さF （=フル レンジ）およびある適用変数は4-20mA出力に相当して測定環境に、適用変数自動的にメートルを、合わせる。
NYRD 702の導かれた波のレーダーの水平な送信機6mのContactable高精度の設計特微
◎導かれた波のレーダーの目的のレベルのメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術の接触の測定、高い測定の正確さ、より正確な測定を採用する。同時に、導かれた波のレーダーは中型の温度および付着のような外部環境によって影響されない。
◎70Xシリーズは波のレーダーの目的のレベルのメートルをさまざまなプロセス接続モードおよび検出モジュールのタイプによるさまざまな複雑な働く条件および適用のために適している導いた。のような:高温の、高圧および低い比誘電率媒体。
◎脈拍の働くモード、低い放出力は人体へのいろいろな金属、非金属容器、害および環境に、取付けることができない。
高温、圧力の30mのContactable及び高精度なNYRD 701の導かれた波のレーダーの水平なメートルの技術的な変数
| 典型的な適用 | 液体（低い誘電性の作り付けのヒート・コイル、梯子、） |
| 塵（フライ アッシュ、石灰岩の粉、） | |
| 固体（穀物、砂利） | |
| プロダクト モデル | NYRD702 |
| アンテナ形態 | ケーブル タイプ、棒のタイプ、 |
| アンテナ材料 | PTFE、304、316 |
| エコーの見本抽出 | 55回/s |
| 測定範囲 | 6m、30のm |
| 測定の正確さ | 0.05% | 0.1% F.S |
| 電源 | 24VDC （二線式、四線式）、220VAC |
| 信号の出力 | 4…20mA/HART/RS485/Modbus… |
| プロセス温度 | -40~ +130°Cの-40~ +250 °C、- 40~ +500 °C |
| プロセス圧力 | -0.1~2.0MPa、- 0.1~4.0MPa |
| プロセス関係 | 糸、ブラケット、フランジ、クランプ（任意） |
| 電気インターフェイス | M20×1.5の½ 「NPT |
| 保護等級 | IP 65、IP 67、IP 68 |
| 耐圧防爆等級 | ExdIICT6Gb |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
