商品の詳細:
|
典型的な適用: | 液体、塵、固体粒子 | アンテナmateria: | 適用範囲が広いケーブル、PTFE、304 (任意) |
---|---|---|---|
測定範囲: | 30m | 電源: | 24VDC (2ライン、4ライン) |
中型の温度: | -40~+130℃、- 40~+250℃ | プロセス圧力: | -0.1~4.0MPa |
プロセス関係: | 糸、フランジ(任意) | 信号の出力: | 4… 20mA/HART/RS485/Modbus… |
ハイライト: | 接触によって導かれるレーダーの水平な送信機30m,塵の導かれた波のレーダーの水平な送信機,液体の導かれたレーダー水平なセンサー |

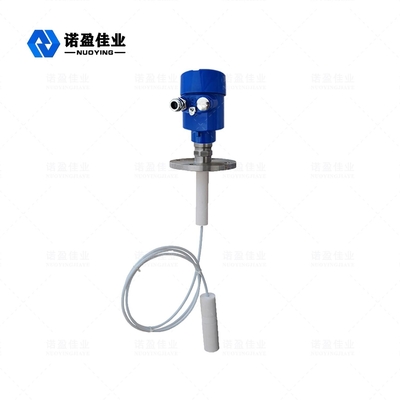

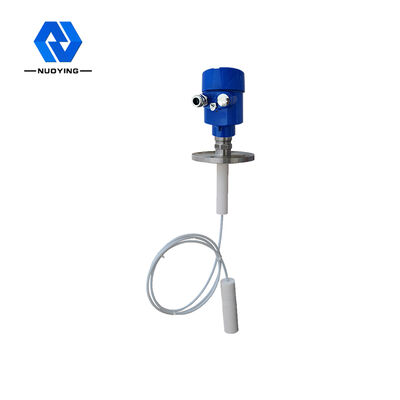

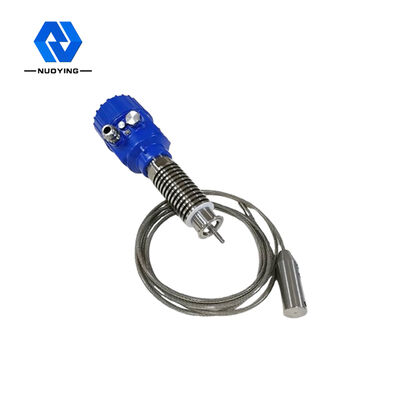

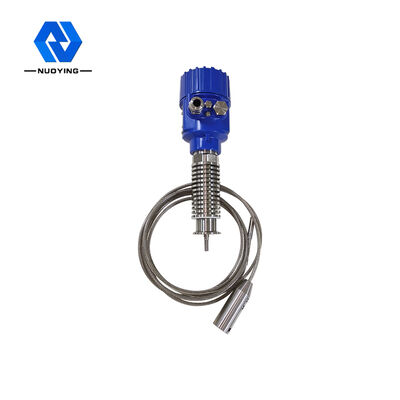

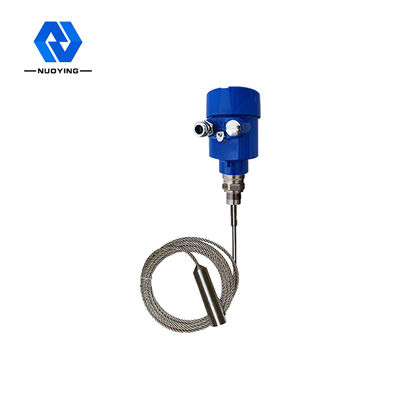

熱い販売30mの接触NYRD701はレーダーの水平な送信機を導いた
NYRD701はレーダーの水平な送信機の働き主義を導いた
検出の部品(鋼鉄ケーブルか鋼鉄棒)に沿う導かれた波のレーダー プロパゲートによって送られる高周波マイクロウェーブ脈拍。測定された媒体に出会うとき、それにより引き起こす比誘電率の突然の変更による反射およびパルス エネルギーの一部分は反射し返される。送信された脈拍と反映された脈拍間の時間間隔は測定された媒体からの間隔に比例している。
入力:
導かれた波のレーダーは時間旅行の原則に基づく計器である。レーダー波は光速で動き、走行時間は電子部品を通した物質的で水平な信号に変えることができる。調査はケーブルまたは棒の調査に沿う高周波脈拍そしてプロパゲートを送り出す。脈拍は物質的な表面に会うとき、反射し返され、器械の受信機によって受け取られ、間隔信号は物質的で水平な信号に変えられる。
反映された信号はケーブルまたは棒の調査に沿う器械の電子回路に送信される。マイクロプロセッサは信号を処理し、物質的な表面でマイクロウェーブ脈拍によって発生するエコーを識別する。正しいエコーの信号認識は脈拍ソフトウェアによって完了する。
物質的な表面からの間隔Dはパルス時間旅行Tに比例している:
D=C×T/2 (Cは光速である)。
空タンクの間隔Eが知られているので、物質的なレベルLは次のとおりである:
L=E-D
出力:
それは空タンク高さE (=ゼロ ポイント)、完全なタンク高さF (=フル・スケール)およびある適用変数の入力によって置かれる。適用変数は4-20mA出力に相当して測定の環境に自動的に器械を、合わせる。
NYRD701はレーダーの水平な送信機の設計特微を導いた
1.The理性的なレーダーの水平なメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術を採用する。接触の測定、高い測定の正確さ、より正確な測定。同時に、導かれた波のレーダーは付着に対して抵抗力があり、中型の温度および付着のような外的な温度によって影響されない。
2.検出の部品はのいろいろなプロセス接続モードそしてタイプ70Xシリーズを導いたさまざまで複雑な働く条件および適用のために適した波のレーダーのレベルのメートルを作る。高温、高圧および低い比誘電率媒体のような。
3.With脈拍の働きモードに、プロダクト極端に低い放出力があり、さまざまな金属および非金属容器に人体および環境への害なしに、取付けることができる。
NYRD701はレーダーの水平な送信機の技術的な変数を導いた
典型的な適用 | 液体、塵、固体粒子 |
アンテナ材料 | 適用範囲が広いケーブル、PTFE、304 (任意) |
測定範囲 | 30m |
測定の正確さ | 0.05%-0.1%F.S |
電源 | 24VDC (2ライン、4ライン) |
中型の温度 | -40~+130℃、- 40~+250℃ |
プロセス圧力 | -0.1~4.0MPa |
プロセス関係 | 糸、フランジ(任意) |
保護レベル | IP67 |
耐圧防爆等級 | Exia II CT6 |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
注:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
NYRD701はレーダーの水平な送信機の塗布分野を導いた
1.Power植物:貯蔵所、サイロ ポンプ、蒸気のひしゃく、灰の貯蔵、オイル タンク、等。
2.Oilfield:粗野な石油貯蔵タンク、精製された石油貯蔵タンク、三相分離器、解決タンク、下水タンク、鋭い泥タンク、等。
3.Chemical:原油の蒸留塔、原料のサイロ、中間サイロ、反作用タンク、アンモナル タンク、アスファルト貯蔵タンク、等。
4.Metallurgy:原料のサイロ、補助物質的なサイロ、電気分解細胞の緩衝タンク、等。
5.Water資源:運河、貯蔵所、農地の潅漑、河川水のレベルの監視、鉄砲水の警告、都市氾濫、等。
6.Foodstuffs:ジュースの工場、ミルクの工場、原料糖の貯蔵タンク、トマトのりの貯蔵タンク、ビール醸造所の貯蔵タンク、等。
7.Pharmaceuticals:中国の薬剤の貯蔵タンク、分離器、発酵タンク、等。
8.Water処置:貯蔵所、汚水だめ、水処理タンク、沈降タンク、深い井戸、飲料水ネットワーク、等。
9.Paper:原料のサイロ、貯蔵タワー、乾燥ドラム、化学物質的な貯蔵のサイロ、等。
10.Other:石切り場、炭鉱、環境保護、造船業および他の企業。
