商品の詳細:
|
| プロダクトは模倣する: | NYRD704 | アンテナ タイプ: | 棒のタイプ;同軸 |
|---|---|---|---|
| アンテナ材料: | 304,316 （任意） | エコーの見本抽出: | 55 times/s |
| 測定範囲: | 6M | 測定の正確さ: | ±1mm |
| プロセス温度: | -40~130℃ | プロセス圧力: | -0.1~2.0MPa |
| ハイライト: | 導かれた波のレーダーのメートル,同軸レーダーの水平なメートル,6mの測定のレーダーの水平なメートル |
||

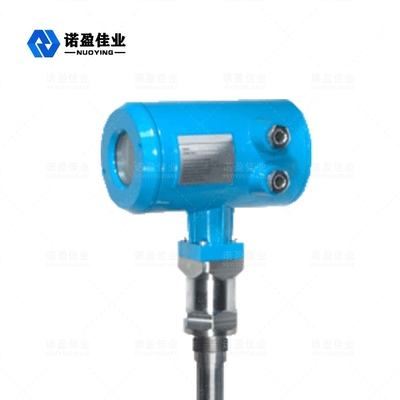

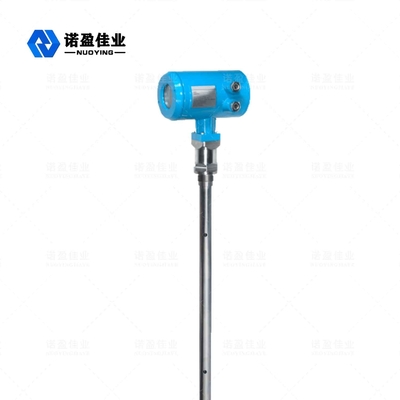

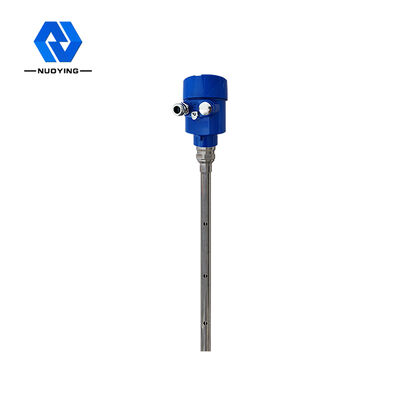

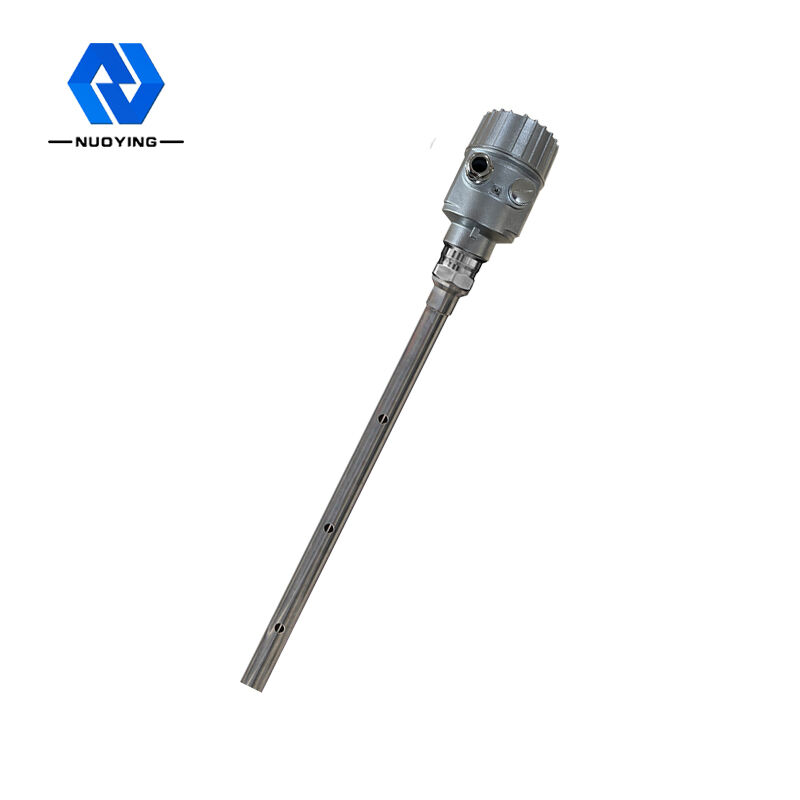

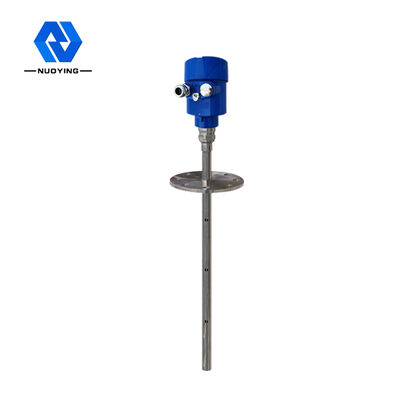

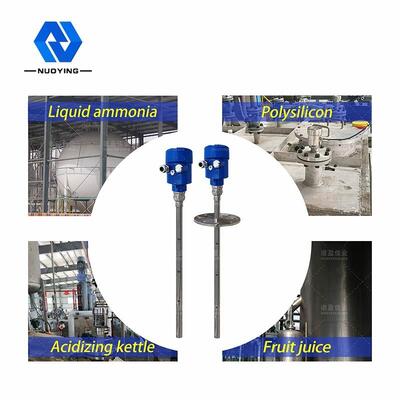

同軸NYRD704 1.8GHzの導かれた波のレーダーのレベルは大きく青い場合6mの測定範囲をメーターで計る
NYRD704 1.8GHzの導かれた波のレーダーの水平なメートルの働き主義
導かれた波のレーダーの水平なメートルは時間領域の反射（TDR）の原則に基づく水平なメートルである。光速の鋼鉄ケーブルまたは調査に沿うレーダーのレベル ゲージ プロパゲートの電磁石脈拍。水平なメートル脈拍の部分はエコーを形作り、同じ道に沿う脈拍の送信機に戻るために反映される。測定された媒体の送信機と表面間の間隔はその期間の間に脈拍の伝播時間に比例して、液体の水平な高さは計算される。
NYRD704 1.8GHzの導かれた波のレーダーの水平なメートルの技術的な変数
| 典型的な適用 | 液体、低い比誘電率との特にそれら |
| 頻度を送信しなさい | 1.8GHz |
| プロダクトは模倣する | NYRD704 |
| アンテナ タイプ | 棒のタイプ;同軸 |
| アンテナ材料 | 304,316 （任意） |
| エコーの見本抽出 | 55 times/s |
| 測定範囲 | 6m |
| 測定の正確さ | ±1mm |
| 電源 | 24VDC、220VAC （任意） |
| 信号の出力 | 4… 20mA/HART/RS485/Modbus… |
| プロセス温度 | -40~130℃ |
| プロセス圧力 | -0.1~2.0MPa |
| プロシージャの関係 | フランジ、踏面（任意） |
| 保護レベル | IP67 |
| 耐圧防爆等級 | Exia II CT6 Ga |
注:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!

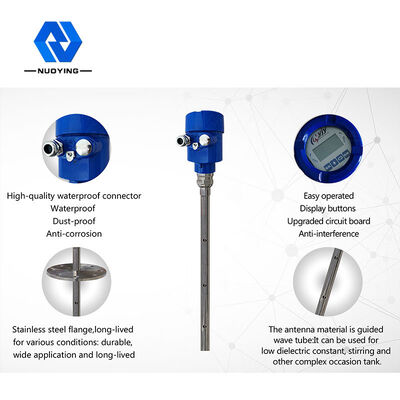

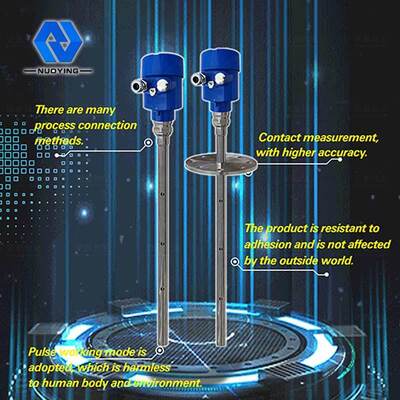

NYRD704 1.8GHzの導かれた波のレーダーの水平なメートルの設計特微
1. 脈拍働くモードを使用して、プロダクトに極端に低い放出力があり、さまざまな金属および非金属容器に人体および環境への害なしに、取付けることができる。
2. 検出の部品はのいろいろなプロセス関係方法そしてタイプ70Xシリーズを導いたさまざまで複雑な働く条件および適用のために適した波のレーダーのレベル ゲージを作る。のような:高温の、高圧および低い比誘電率媒体。
3. 導かれた波のレーダーのレベルのメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術、接触の測定、高い測定の正確さおよびより正確な測定を採用する。同時に、導かれた波のレーダーは付着に対して抵抗力があり、中型の温度および付着のような外部環境によって影響されない。
NYRD704 1.8GHzの導かれた波のレーダーの水平なメートルのインストール ガイド
次のインストール ガイドは固体粒子および液体の測定のためのケーブルおよび棒の調査のそれのために適している。同軸管状の調査は液体の目的にだけ加えられる。
NYRD704 1.8GHzの導かれた波のレーダーの水平なメートルの設置位置
出口および入口を避けることを試みなさい。
メートルは金属タンクおよびプラスチック タンクのためのタンク内部壁に触れるべきではない。それが金属タンクなら、物質的で水平なメートルはタンクの中心に取付けられているべきではない。
サイロの直径の1/4に取付けることを提案する。
ケーブルまたは棒のタイプの調査はより少しより30cmのタンク壁からの間隔を保つべきではない。
調査の底はタンク底へ約30mmべきである。
調査はタンク内の障害からの間隔をより少しより200mmの保つべきではない。
センサーはタンク トップの中心に容器の底が円錐形なら、従って測定はタンク底に取ることができる取付けることができる。
