商品の詳細:
|
媒体: | 腐食性の液体 | 材料: | PFA |
---|---|---|---|
測定範囲: | 20m | 実用温度: | -40~130℃ |
信号の出力: | 4… 20mA/HART/RS485/Modbus… | 正確さ: | 3mm |
耐圧防爆等級: | Exia IICT6 (任意) | 電気インターフェイス: | M20×1. 5の½ 「NPT |
ハイライト: | PFAレーダータンクレベルゲージ、IP67レーダータンクレベルゲージ、PFA誘導波レーダー送信機,IP67 radar tank level gauge,PFA guided wave radar transmitter |

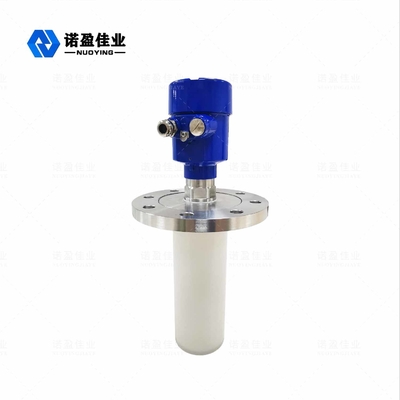

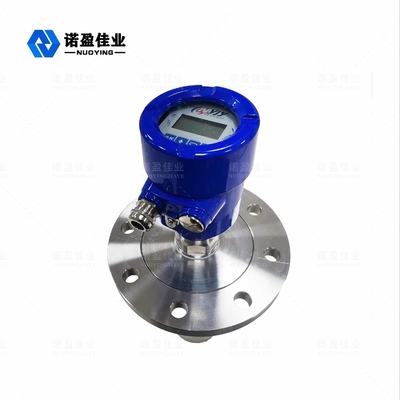

26GHz NYRD-86 レーダー レベル メーター
レーダーレベルメーターNYRD80Xシリーズセンサーは、最大測定距離80メートルの26Hz高周波レーダーレベル測定器です。アンテナはさらに最適化されており、新しい高速マイクロプロセッサはより高速の信号分析処理を実行できるため、反応ケトル、ソリッドストレージなどの複雑な測定条件で機器を使用できます。
レーダー レベル メーター技術的パラメータ
典型的なアプリケーション | 腐食性液体など |
送信周波数 | 26GHz |
正確さ | 3mm |
範囲 | 20m |
アンテナ素材 | PFA(オプション) |
エコーサンプリング | 100回/秒 |
プロセス温度 | -40〜130℃ |
周囲湿度 | 0〜90% |
解像度 | 1mm |
プロセス接続 | フランジ |
電気インターフェース | M20×1。5、½ "NPT |
信号出力 | 4 ... 20mA / HART / RS485 / Modbus .. .. |
供給電力 | 24V DC 220VAC(オプション) |
力 | 3W |
防爆グレード | ExiaⅡCT6(オプション) |
保護クラス | IP67 |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
PFA材料を使用したレーダーレベルメーターアンテナ、PFAプラスチックは、少量のパーフルオロプロピルパーフルオロビニルエーテルとポリテトラフルオロエチレンの共重合体です。PTFEと比較して特性は変化しませんが、溶融凝集性が向上し、溶液の粘度が低下します。樹脂は通常の熱可塑性成形で直接加工できます。耐食部品、耐摩耗部品、シール部品、絶縁部品、医療機器部品の製造に適しています。
レーダー レベル メーター測定原理
レーダーレベルアンテナは、狭いマイクロ波パルスを放射し、アンテナを介して送信します。パルスが被測定媒体の表面に接触すると、反射してアンテナシステムに再び受け入れられ、自動的に物体位置信号に変換された電子回路部分に信号を送信します(パルス伝搬速度が非常に速いため、電磁波がターゲットに到達して受信機に反射するまでにかかる時間はほぼ瞬時です。)
レーダー レベル メーターデザイン機能
