商品の詳細:
|
測定範囲: | 120m | 送信の頻度: | 76GHz~81GHzのFMのスキャン頻度幅5GHz |
---|---|---|---|
アンテナ形態: | レンズ アンテナ、anti-corrosionレンズ アンテナ | プロセス関係: | ねじ、フランジは(任意)、フランジを付けたようになった |
測定の正確さ: | 0.05%~0.1%F.S | 実用温度: | -40~130℃、- 40~250℃ |
信号の出力: | 4-20mA、4-20mA/HART (二線式/四線式) | 電源: | 24VDC、220VAC |
ハイライト: | IP65 80 Ghzレーダーレベル送信機、連続周波数レーダーレベル送信機、液体レベルゲージ20m 40m,Continuous Frequency Radar Level Transmitter,Liquid Level Gauge 20m 40m |
80GHz連続周波数変調波レーダーレベル計、測定範囲:0〜20m、0〜40m、0〜80m、液面計

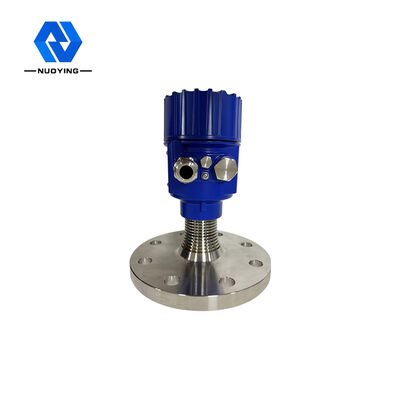

80GHz連続周波数変調 波 レーダー レベル メーター
ミリ波電磁波とは何ですか。通常、30〜300GHzの周波数領域(波長1〜10mm)の電磁波はミリ波と呼ばれ、マイクロ波と遠赤外線の波長範囲が重なっているため、特徴があります。
両方のスペクトルの。この製品の76-81GHz帯域は、これまでのところ人間の理解とアプリケーション開発が最も少ない領域です。
レーダー レベル メーター技術的パラメータ
送信周波数 | 76GHz〜81GHz、FMスキャン周波数幅5GHz |

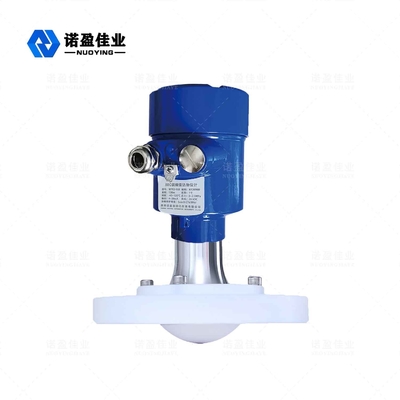

アンテナフォーム | レンズアンテナ、防食レンズアンテナ |
アンテナ素材 | PTFE、304 + PTFE |
測定範囲 | 0.08〜120m |
測定精度 | 0.05%〜0.1%FS |
電源 | 24VDC、220VAC |
信号出力 | 4 ... 20mA / HART / RS485 / Modbus .. .. |
プロセス温度 | -40〜 + 130℃、-40〜 + 260℃(260℃以上はカスタマイズ可能) |
プロセス圧力 | -0.1〜4.0MPa |

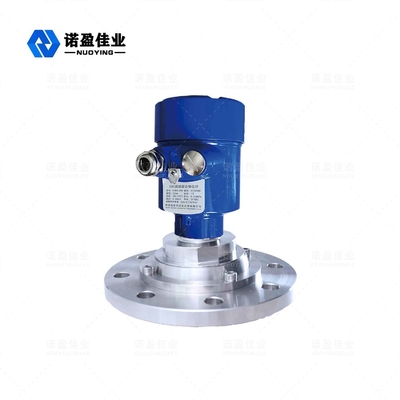

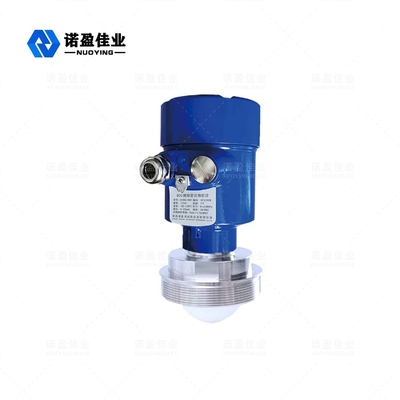

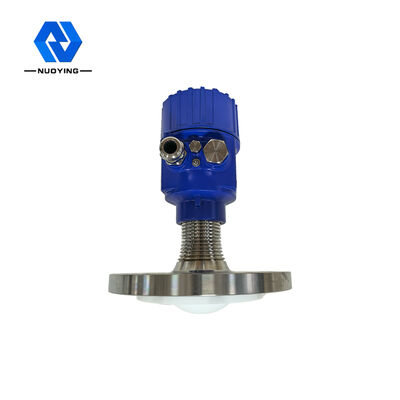

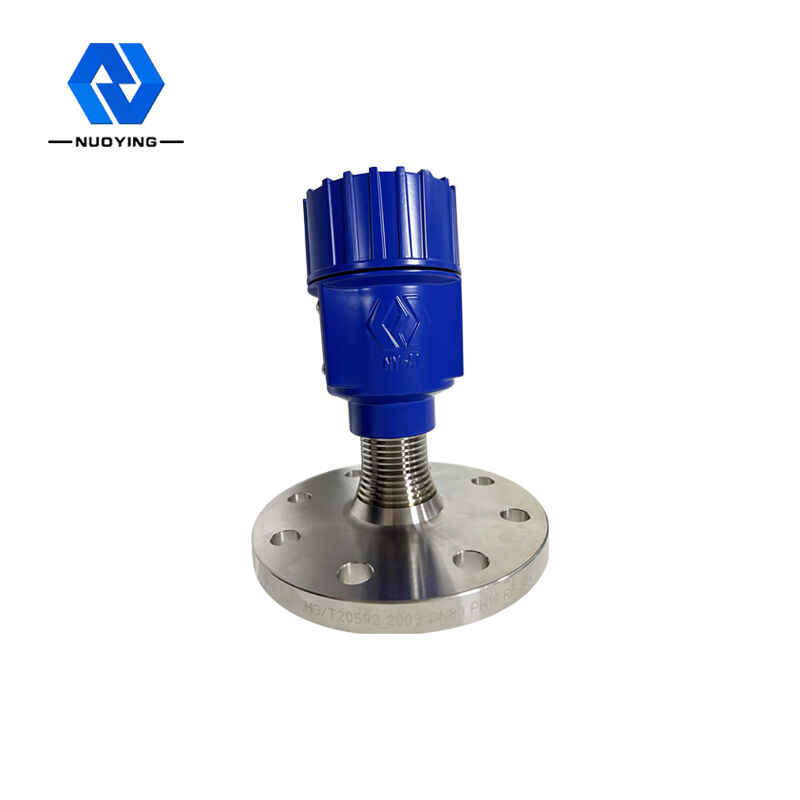

プロセス接続 | スレッド、ブラケット、フランジ、サニタリークランプ(オプション) |
保護レベル | IP65、IP67、IP68(オプション) |
防爆グレード | ExiaⅡCT6Ga、ExdⅡCT6Gb |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
レーダー レベル メーターオペレーティング 原理
FM波FMCWレーダー製品(ミリ波レーダーとも呼ばれます)は、Kuバンドレーダーよりも高い周波数のミリ波バンドを使用するため、遠隔ターゲットの検出や、長距離イメージングやマルチなどの強い煙やほこりの環境で重要です。スペクトルイメージング。アプリケーション、およびマイクロ波レーダーよりも小さいターゲットを検出し、より高い解像度とより強力な機密性で、より正確なポジショニングを実現できます。
レーダー レベル メーターデザインの特徴
◎非常に優れた過渡性能:自社開発のCMOSミリ波無線周波数チップをベースに、より緊密な無線周波数アーキテクチャとより高い信号対雑音比を実現します。
◎5GHzの動作帯域幅により、測定分解能と測定精度が向上します。
◎コヒーレンス:コヒーレントレーザーパルスの乾燥電流または非線形差周波数効果によって駆動される双極子振動。
NEWLINE低エネルギー:ミリ波光子エネルギーはわずか数ミリ電子ボルトであり、X線イオン化や検出対象物質への損傷がないため、検出対象物質への損傷は容易ではありません。
NEWLINE強力な浸透性:無極性材料に対して強い浸透力を持っています。多くの非金属非極性材料は、この帯域での光線の吸収が少ないため、材料の内部構造を検出するために使用できます。たとえば、セラミック/ボール紙/プラスチック製品/発泡体は、この帯域の電磁放射に対して透過的であり、機械/爆発物や薬物の検出などの空港/駅の安全監視、または回路基板の溶接検出にも使用できます。
◎極性分子に吸収されやすい。このバンドは、不均一な材料での散乱が少なく、水蒸気含有量を検出および測定できます。また、特性スペクトルを分析することにより、材料組成の検討や品質管理を行うことも可能です。
◎広い範囲と小さなブラインドエリア。最大範囲は120mに達することができ、死角は8cmに達することができます。
◎ビーム角が小さく、アンテナサイズが小さいため、設置が簡単です。タンク本体のサイズや障害物の干渉による影響が少ないです。
◎波長が短く、固体表面での反射特性が良いため、照準に特別なユニバーサルフランジは必要ありません。

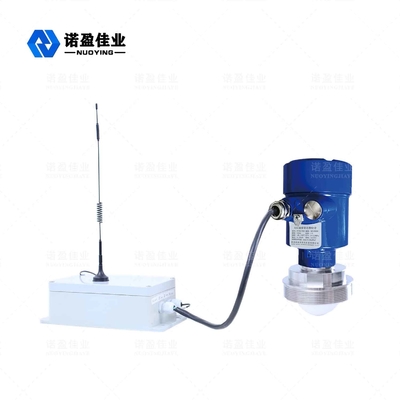

✧リモートデバッグとリモートアップグレードをサポートして、現場担当者のメンテナンス作業を容易にします。
産業用計測に使用される80GHz帯レーダーとして、高精度、非接触レベル、液面レベルの測定が可能です。他の通常のマイクロ波パルスレーダーや誘導波レーダーとは比べものにならない利点があります。非常に狭いビームと貫通能力がより効果的です。
測定性能を損なうことなく、超複雑な作業条件に適応します。
