22.5mA導かれた波のレーダーの水平な送信機圧力タイプ1.8GHzの水位センサーのレーダー

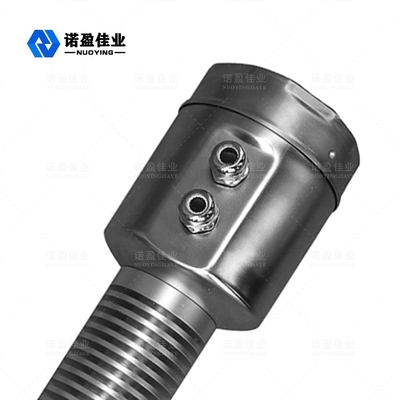

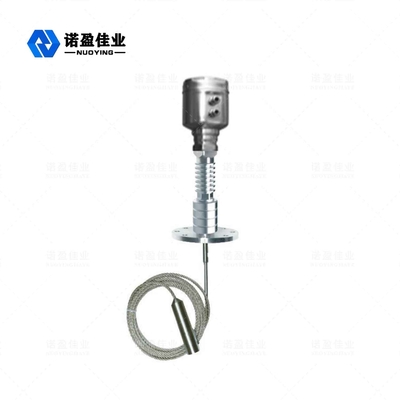

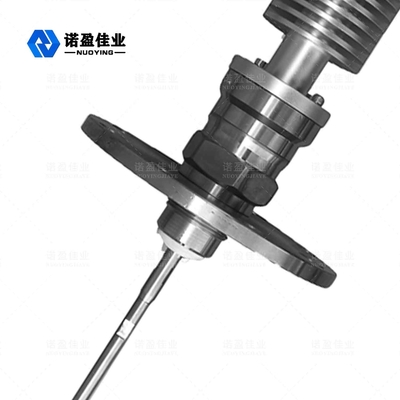

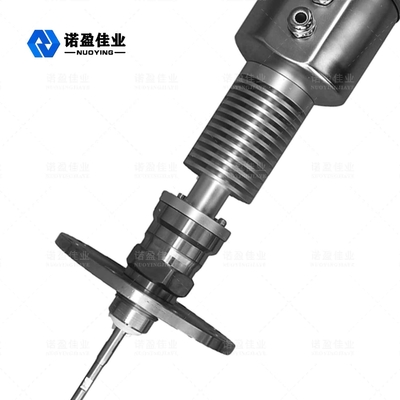

NYRD705（ステンレス鋼）1.8GHzガイド波 レーダー レベル メーター

NYRD705ステンレス鋼高温高圧タイプ1.8GHzガイド波レーダーレベルメーターレベル送信機

誘導波レーダーレベルメーターは、時間領域反射（TDR）の原理に基づくレベルメーターです。レーダーレベルゲージの電磁パルスは、光速でスチールケーブルまたはプローブに沿って伝播します。レベルメーターのパルスの一部は反射されてエコーを形成し、同じ経路に沿ってパルストランスミッターに戻ります。送信機と測定媒体の表面との間の距離は、その期間中のパルスの伝播時間に比例し、液面の高さが計算されます。

レーダー レベル メーター技術的パラメータ

※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！

Measurメント Rアンジュ

記号expla国家：

H ----測定範囲

L ----空のタンク距離

B ----上部のブラインドエリア

E ----プローブとタンク壁の間の最小距離

ブラインドエリアとは、材料表面の最高レベルと測定基準点の間の最小距離を指します。

下部ブラインド領域は、正確に測定できないケーブル下部近くの距離を指します。

有効距離は、上部ブラインド領域と下部ブラインド領域の間の距離です。

ノート：材料レベルが上部と下部のブラインド領域の間にある場合にのみ、材料レベルの信頼できる測定が保証されます。

インストールガイド

以下の設置ガイドは、固体粒子および液体の測定用のケーブルおよびロッドプローブの設置ガイドに適しています。同軸管状プローブは、液体物体にのみ適用されます。

設置位置：

コンセントとインレットに近づかないようにしてください。

金属製タンクやプラスチック製タンクの場合、メーターはタンクの内壁に触れないようにしてください。金属製のタンクの場合は、タンクの中央に材料レベル計を設置しないでください。

サイロ径の1/4に設置することをお勧めします。

ケーブルまたはロッドタイプのプローブは、タンク壁から30cm以上の距離を保つ必要があります。

プローブの底は、タンクの底から約30mmの位置にある必要があります。

プローブは、タンク内の障害物から200mm以上の距離を保つ必要があります。

容器の底が円錐形の場合、センサーはタンク上部の中央に設置できるため、タンク底まで測定できます。

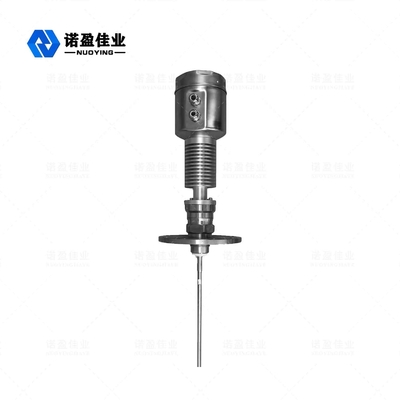

右の写真は、主に液面測定に使用されるロッド式レーダーの設置図です。

レーダー レベル メーター電気的接続

◎供給電圧

（4〜20）mA / HART（2線式）
電源と出力電流信号は、2芯シールドケーブルを共有しています。特定の供給電圧範囲については、技術データを参照してください。本質安全防爆タイプの場合、電源と計測器の間に安全バリアを追加する必要があります。

（4〜20）mA / HART（4線式）
電源と電流信号は分離されており、それぞれ2芯シールド線を使用しています。特定の供給電圧範囲については、技術データを参照してください。

RS485 / Modbus
電源とModbus信号は分離されており、それぞれ2芯シールド線を使用しています。特定の供給電圧範囲については、技術データを参照してください。
