商品の詳細:
|
測定範囲: | 30m | アンテナ タイプ: | ケーブルのアンテナ |
---|---|---|---|
アンテナ材料: | 304,316L (任意) | 方法の取付け: | フランジの土台か糸の土台 |
保護等級: | 表示器械IP67、IP67 | 実用温度: | -40~130℃、- 40~250℃ |
信号の出力: | 4-20mA、4-20mA/HART (二線式/四線式) | プロセス圧力: | -0.1-4MPa、-1~40BAR |
ハイライト: | IP67 GWRレーダーレベル送信機、316L GWRレーダーレベル送信機、IP67誘導レーダーレベルセンサー,316L GWR Radar Level Transmitter,IP67 guided radar level sensor |

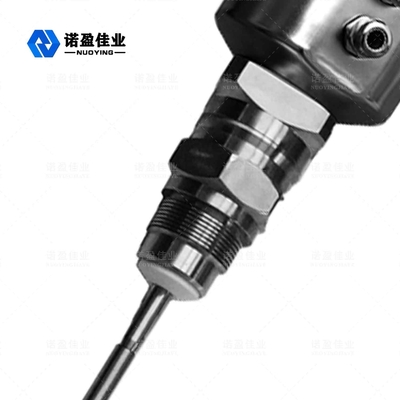

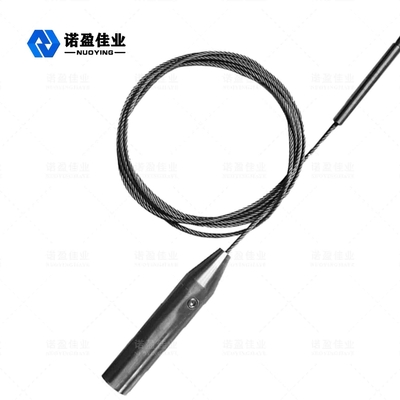

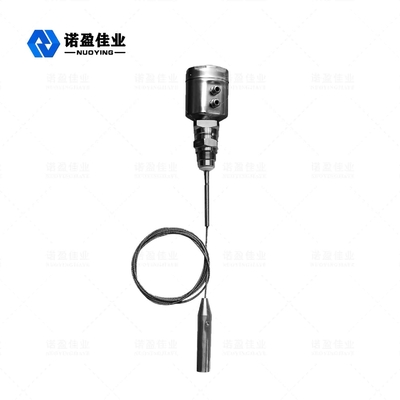

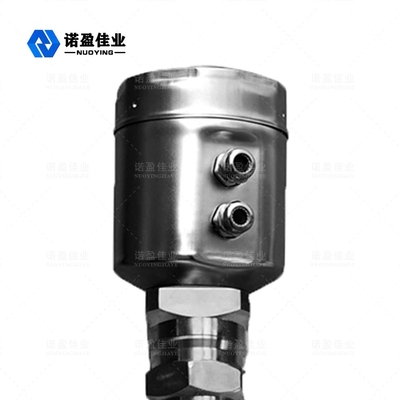

NYRD701(ステンレス鋼)1.8GHzガイド波 レーダー レベル メーター
ガイド波レーダーレベルゲージの技術的利点:液体、粒子、およびスラリーの連続レベル測定用のレーダーレベルゲージ。レーダーレベルメーターの測定は、媒体の変化、温度変化、不活性ガスと蒸気、ほこり、泡などの影響を受けません。レーダーレベルメーターの精度は1mm、範囲は30メートル、高温は250度です。 40 kgの高圧、レーダーレベルメーターは爆発の危険な領域に適しています。
ガイド波レーダーレベルゲージは、TDRの原理に基づいたレベルゲージの一種です。レベルゲージの電磁パルスは、ケーブルまたはプローブに沿って光速で伝わります。レベルゲージのパルスの一部は反射されてエコーを形成し、同じ経路に沿ってパルス送信機に戻ります。送信機と測定媒体の表面との間の距離は、その期間のパルスの伝播時間に比例し、液面の高さが計算されます。
レーダー レベル メーター技術的パラメータ
パラメーター |
周波数:100MHZ-1.8GHZ |
通信インターフェース | HART通信プロトコル |
プロセス接続 |
G1-1 / 2 |
プロセス圧力 | -1〜40bar |
力 |
電源:24VDC(±10%)、リップル電圧:1Vpp |
環境条件 | 温度-40℃〜+ 80℃ |
住宅保護グレード | IP68 |
爆発レベル | EXiaIICT6 |
計装電源と信号出力線の接続 |
2芯シールドケーブルの共有 |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
レーダー レベル メーターオペレーティング 原理
ガイド波レーダーは、タイムトラベルの原理に基づいた一種の測定器です。レーダー波は光速で伝わり、その走行時間は電子部品でレベル信号に変換できます。プローブはケーブルに沿って広がる高周波パルスを放出し、パルスは材料表面に到達してメーター内の受信機で受信されると反射されます。次に、距離信号がレベル信号に変換されます。
入力
反射されたパルス信号はケーブルに沿ってメーターの電子回路に戻され、マイクロプロセッサはこの信号を処理して、材料表面でマイクロ波パルスによって生成されたエコーを識別します。正しいエコー信号の認識は、インテリジェントなソフトウェアによって行われます。材料表面までの距離Dは、パルスのタイムトラベルTに比例します。
D = C×T / 2
ここで、Cは光速です
空のタンクの距離Eがわかっているので、レベルLは次のようになります。
L = ED
出力
空のタンク高さE(=ゼロ点)、フルタンク高さF(=フルスケール)、およびいくつかのアプリケーションパラメータに応じて設定します。アプリケーションパラメータは、4〜20mAの出力に対応する測定環境に機器を自動的に適合させます。
レーダー レベル メーターデザインの特徴
レーダー レベル メーター測定距離
次の表に、測定媒体のさまざまなカテゴリと測定距離の関係を示します。
ミディアムインデックス | DK(ε) | 固体粒子 | 液体 | 測定範囲 |
1 | 1.4…1.6 | -コンデンシングガス、例:N2CO2 | 3m(同軸ロッドプローブのみを指します) | |
2 | 1.6…1.9 |
-プラスチックベルト粒子 |
-液化石油ガス、例えばプロパン |
25m |
3 | 1.9…2.5 | -普通のセメント、しっくい | -鉱油、燃料 | 30m |
4 | 2.5…4 |
-穀物、種子 |
-ベンゼン、スチレン、トルエン |
30m |
5 | 4…7 |
-砥石、鉱石 |
-クロロベンゼン、クロロホルム |
30m |
6 | > 7 |
-金属粉 |
-水性液体 |
30m |
