商品の詳細:
|
測定範囲: | 6m | 電源: | 24VDC (±Power 30%) |
---|---|---|---|
アンテナ タイプ: | 導波管の管のアンテナ | プロセス関係: | ねじ、フランジ(任意)、 |
保護等級: | 表示器械IP67、IP67 | 実用温度: | -40~130℃ |
信号の出力: | 4-20mA、4-20mA/HART (二線式/四線式) | プロセス圧力: | -10~40bar |

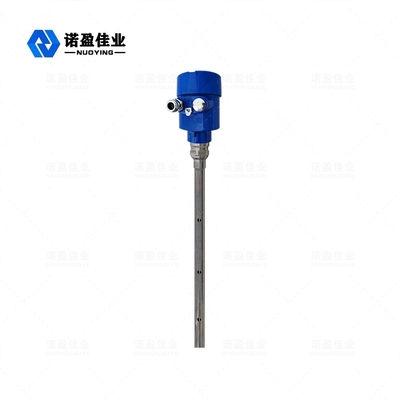

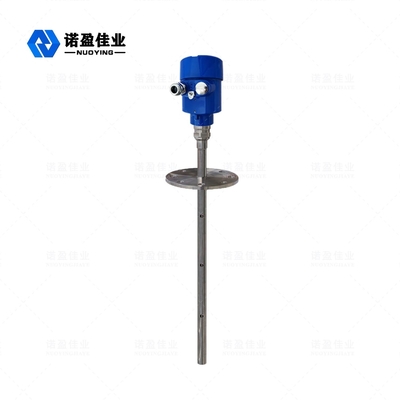

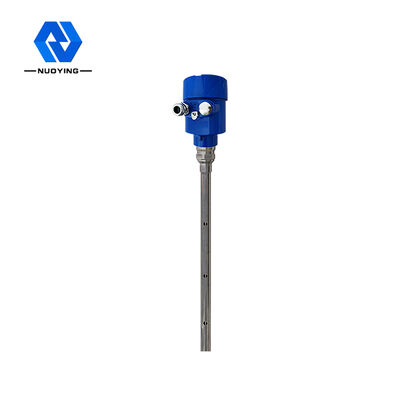

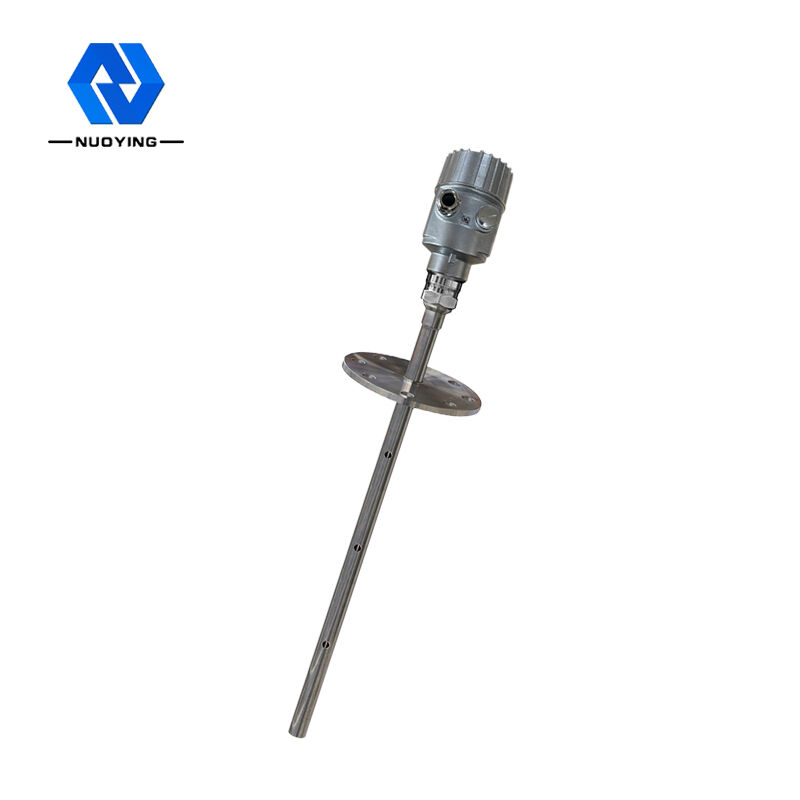

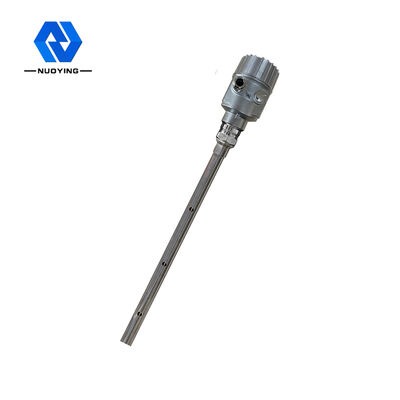

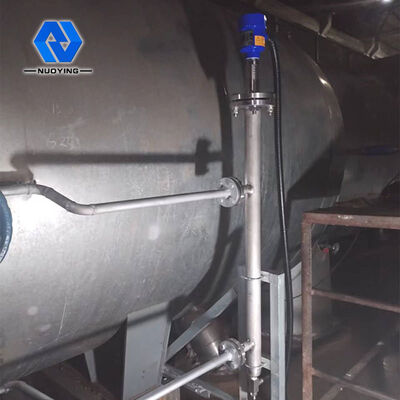

NYRD7041.8GHzガイド波 レーダー レベル メーター
誘導波レーダーレベルメーターは、時間領域反射(TDR)の原理に基づくレベルメーターです。レーダーレベルゲージの電磁パルスは、光速でスチールケーブルまたはプローブに沿って伝播します。レベルメーターのパルスの一部は反射されてエコーを形成し、同じ経路に沿ってパルストランスミッターに戻ります。送信機と測定媒体の表面との間の距離は、その期間中のパルスの伝播時間に比例し、液面の高さが計算されます。
レーダー レベル メーター技術的パラメータ
典型的なアプリケーション | 液体、粉末、固体粒子、腐食性媒体 |
アンテナ素材 | フレキシブルケーブル/ 304 / PTFE(オプション) |
測定範囲 | 6メートル |
正確さ | ±1mm |
電源 | 24VDC(2線式、4線式) |
中温 | -40〜 + 130℃、-40〜 + 250℃ |
プレッシャー | -0.1〜4.0MPa |
プロセス接続 | ねじ山、フランジ(オプション) |
保護クラス | IP67 |
防爆グレード | ExiaⅡCT6(オプション) |
信号出力 | 4 ... 20mA / HART / RS485 / Modbus .. .. |
※※ ノート:製品することができますそれに応じてカスタマイズに特定の要件のユーザー!
レーダー レベル メーターオペレーティング 原理
誘導波レーダーから放射される高周波マイクロ波パルスは、検出部品(鋼ケーブルまたは鋼棒)に沿って伝播し、測定媒体に遭遇すると、誘電率の急激な変化により、反射や一部が発生します。パルスエネルギーの反射が戻ってきます。送信パルスと反射パルスの間の時間間隔は、測定された媒体の距離に比例します。

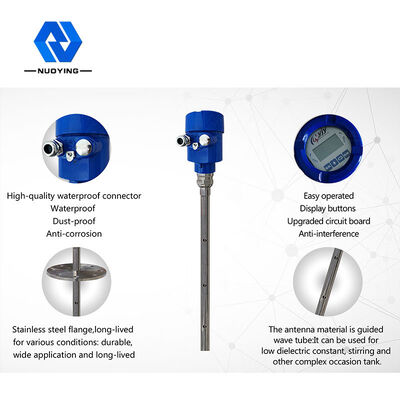

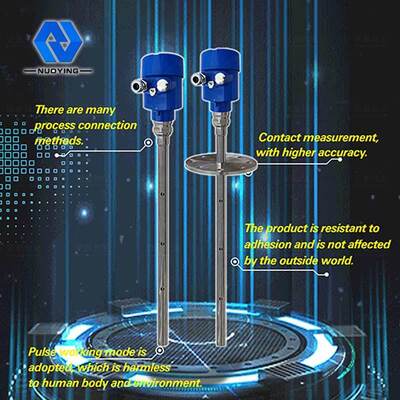

レーダー レベル メーターデザインの特徴
◎誘導波レーダーレベル計は、高度なマイクロ波処理技術と独自のエコーディスカバリーエコー処理技術、接触測定、高い測定精度、より正確な測定を採用しています。同時に、誘導波レーダーは付着に強く、中温や付着などの外部環境の影響を受けません。
◎さまざまなプロセス接続方法と検出コンポーネントのタイプにより、70Xシリーズ誘導波レーダーレベルゲージはさまざまな複雑な作業条件とアプリケーションに適しています。例:高温、高圧、小さな誘電率媒体。
◎パルス動作モードを採用しているため、発光電力が非常に低く、さまざまな金属および非金属に取り付けることができます。
人体や環境に害を及ぼさない容器。
レーダー レベル メーター電気的接続
◎供給電圧
(4〜20)mA / HART(2線式)
電源と出力電流信号は、2芯シールドケーブルを共有しています。特定の供給電圧範囲については、技術データを参照してください。本質安全防爆タイプの場合、電源と計測器の間に安全バリアを追加する必要があります。
(4〜20)mA / HART(4線式)
電源と電流信号は分離されており、それぞれ2芯シールド線を使用しています。特定の供給電圧範囲については、技術データを参照してください。
RS485 / Modbus
電源とModbus信号は分離されており、それぞれ2芯シールド線を使用しています。特定の供給電圧範囲については、技術データを参照してください。
◎接続方法
