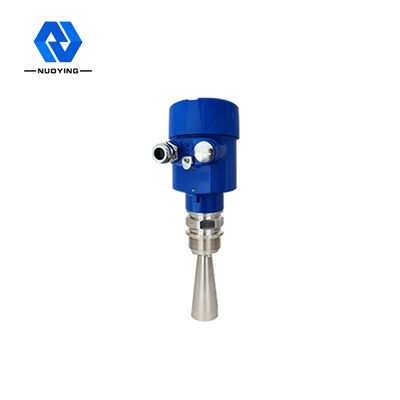

物質的な316L高周波レーダーのレベル ゲージNYRD806の高水準の水平な測定

物質的な316L高周波レーダーのレベル ゲージNYRD806の高水準の水平な測定
物質的な316L高周波レーダーのレベル ゲージNYRD806の高水準の水平な測定

大画像 :  物質的な316L高周波レーダーのレベル ゲージNYRD806の高水準の水平な測定

商品の詳細:
起源の場所: 中国
ブランド名: Nuoying JIAYE
証明: Explosion proof certificate
モデル番号: NYRD806
お支払配送条件:
最小注文数量: 1セット
価格: 130USD - 9000USD
パッケージの詳細: 30cm×25cm×20cm
受渡し時間: 5-8仕事日
支払条件: T/T
供給の能力: 月1000単位

物質的な316L高周波レーダーのレベル ゲージNYRD806の高水準の水平な測定

説明
適用: 温度、圧力およびわずかに腐食性の液体 測定の範囲: 30m
アンテナ材料: 316L 正確さ: ±3mm
中型の温度: -40C-250℃ プロセス圧力: -0.1 〜 4.OMPa
電源: 24VDC (2ライン、4ライン) プロセス関係: サポート、フランジ

26GHzNYRD-806レーダーレベル送信機



レーダーレベル送信機製品導入



レーダーレベルメーターNYRD80Xシリーズセンサーは、最大測定距離80メートルの26Hz高周波レーダーレベル測定器です。アンテナはさらに最適化されており、新しい高速マイクロプロセッサはより高速の信号分析処理を実行できるため、反応ケトル、ソリッドストレージなどの複雑な測定条件で機器を使用できます。



物質的な316L高周波レーダーのレベル ゲージNYRD806の高水準の水平な測定 0



レーダーレベル送信機技術的パラメータ



モデル NYRD-806
申し込み 温度、圧力、およびわずかに腐食性の液体
測定範囲 30m
アンテナ素材 316L
正確さ ±3mm
中温 40℃〜250℃
プロセス圧力 0.1〜4.OMPa
電源 24VDC(2ライン、4ライン)
プロセス接続 サポート、フランジ
保護グレード IP67
周波数範囲 26GHz
防爆グレード Exia II C T6 Ga / Exd ia IIC T6 Gb
信号出力 4 ... 20mA / HART(2/4)RS485 / Modbus .. ..



俳優番号 プロセス温度
NYRD 1-40〜 + 100°C
製品モデル 2-40〜 + 130°C
805レンジ10m 3-40〜 + 250°C
806範囲30m 4-40〜 + 400°C
807範囲20m Y特殊カスタムタイプ
808範囲70m プロセス圧力
809範囲35m 1 -0.1〜 + 0.3MPa
810範囲80m 2 -0.1〜 + 2.0MPa
-86範囲20m 3 -0.1〜 + 4.0MPa
-87範囲35m Y特殊カスタムタイプ
-SL範囲30m、80m シーリング
-PB範囲40m Y Viton
-SD範囲40m Kカレス
-TJ範囲40m Y特殊カスタムタイプ
アンテナ/サイズ/素材 シェル素材/保護
バッターアンテナ/密閉ホーン/ PTFE アルミニウム/ IP67
Bトランペットアンテナ/ 46mm / 316L Dアルミニウム(ダブルチャンバー)/ IP67 S SS 304 / IP68
Cトランペットアンテナ/ 76mm / 316L Y特殊カスタムタイプ
Dトランペットアンテナ/ 96mm / 316L 防爆グレード
Eトランペットアンテナ121mm / 316L Pスタンダード
Fチルトアンテナ/ 242mm 316L L Exia IICT6
Pフラットアンテナ/ PTFE G Exd [ia] IICT6
Sドロップレットアンテナ/ PTFE Y特殊カスタムタイプ
Rロッドアンテナ/密閉ホーン/ PFA 電気インターフェース
Y特殊カスタムタイプ MM20X1。5
プロセス制御 N 1/2 NPT
スレッド接続:G1%A Y特殊カスタムタイプ
Bフランジ接続:DN50 画面
Cフランジ接続:DN80 ベルト
Dフランジ接続:DN100 Xなし
Eフランジ接続:DN 150 鳴った(単位:cm)
Fユニバーサルフランジ接続 バツ
Gクランプの取り付け
Hステントの取り付け
Y特殊カスタムタイプ
出力/供給電力
2 4〜20mA / 24VDC2線式
3 4〜20mA / 24VDC /ハート2線式
4 4〜20mA / 220VAC /ハート4線
5 RS485 / Modbus



注:オンデマンドでカスタマイズ



レーダーレベル送信機動作原理



レーダーレベルアンテナは、狭いマイクロ波パルスを放射し、アンテナを介して送信します。パルスが測定対象の媒体の表面に接触すると、反射してアンテナシステムに再度受け入れられ、自動的に物体位置信号に変換された電子回路部分に信号が送信されます(パルスの伝播速度が非常に速いため、電磁波がターゲットに到達し、レシーバーに反射して戻るまでにかかる時間はほぼ瞬時です。)測定ベース表面:ねじ底またはフランジカバー
注:レーダーオブジェクトのタイミングを使用して、最高レベルが測定ブラインドエリア(図のエリアD)に入らないようにします。



レーダーレベル送信機設計特性



  • アンテナはサイズが小さく、設置が簡単です。非接触レーダー、摩耗や汚染はありません。
  • 腐食やfbamがほとんどありません。大気中の水蒸気、温度、圧力の変化による影響はほとんどありません。◎ほこりの多い環境は、高周波レベルゲージの動作にほとんど影響を与えません。◎波長が短いほど、傾斜した固体表面の反射が良くなります。
  • ビーム角が小さく、エネルギーが集中し、干渉を避けながらエコー能力が向上します。◎測定不感帯が小さく、小さな缶測定でも良好な結果が得られます。◎信号対雑音比が高いと、変動があっても性能が向上します。◎高周波は、固体および低誘電率の媒体を測定するための最良の選択です。
