| ブランド名: | NUOYING |
| モデル番号: | NYCZ500 |
| MOQ: | 1 PC |
| 価格: | $560~$1200/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
NYCZ500 ケーブルタイプ 25m の範囲で様々な液体のレベル測定のための磁気圧縮レベル計
NYCZ500 電線タイプ 磁気圧縮レベル計作業原理
この製品は,主に計棒,電子室,計棒に付着した接触しない浮遊球で構成されています.マグネストリクティブワイヤー (波導線) が測定棒に設置されています測定棒は磁性のないステンレス鋼管ででき,波導線を非常によく保護します.
電子室内のパルス発電機が スタートパルスを送信します このスタートパルスが 波導線で伝達されると波導線の方向に回転する磁場を生成しますこの磁場が浮遊球の永久磁場と出会うと 磁気圧縮効果が生じます波導線が曲がり 定速の機械波を生成するこの機械波は2つの方向に伝わります.測定棒の端に到達する機械波はダムパーに吸収されます.電子室に送信された機械波は,電子室に設置されたエネルギーピックアップメカニズムによって検出され,対応する電流パルスに変換されますエネルギーピックアップメカニズムは,測定された液体のレベルの高さを正確に測定するために,2つのパルス間の時間差を計算します.
NYCZ500 ケーブルタイプ マグネストリクティブ・レベルゲーズの設計特性
◎ 複数の探査機形,複数のプロセス接続形,複数の生産材料で,より広範な適用可能性があり,カスタマイズできます.
◎ 高い信頼性: 磁気圧縮性液体レベルメーターは波導体原理を採用しているため,機械的な移動部品はありませんので,摩擦や磨きはありません.すべてのコンバータは,ステンレス鋼管に包まれているセンサーは信頼性があり,使用寿命が長い.
◎高い安全性:磁気圧縮液体レベルメーターは高爆発性性能があり,本質的に安全であり,使用も安全です.化学原料や燃やす液体の測定に特に適しています測定中にタンクの蓋を開ける必要はありません.手動測定の不確実性を避けるため.
NYCZ500 電線タイプ 磁気圧縮レベル計テクニカルパラメータ
| モデル | NYCZ500 |
| 典型的な用途 | 液体レベルの測定,液体と液体のインターフェースの測定 |
| アンテナ形 | ケーブルタイプ |
| アンテナ素材 | 304, 316L (オプション) |
| 測定範囲 | 0ほら25m |
| 測定精度 | ±0.5mm |
| 測定角 | 10° |
| 電源 | 24VDC (2本のワイヤ,4本のワイヤ), 220VAC |
| プロセス温度 | -40°C+200°C |
| プロセス圧力 | -0.1〜10.0MPa |
| プロセス接続 | スレッド,フレンズ,ブラケット (オプション) |
| 信号出力 | 4...20mA/HART/RS485/モッドバス |
| 稼動電流 | 4...20mA |
| 負荷特性 | 最大負荷抵抗 600Ω 出力電流 最大負荷抵抗 2mA 出力電圧 |
| 応答時間 | 0.2-5ms |
| 保護レベル | IP65,IP67,IP68 (オプション) |
| 防爆グレード | エキシアルCT6 Ga; エキシアルCT6 Gb |
注: 製品は,ユーザーの特定の要求に応じてカスタマイズすることができます.

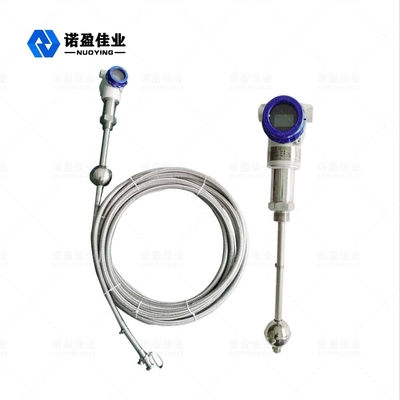

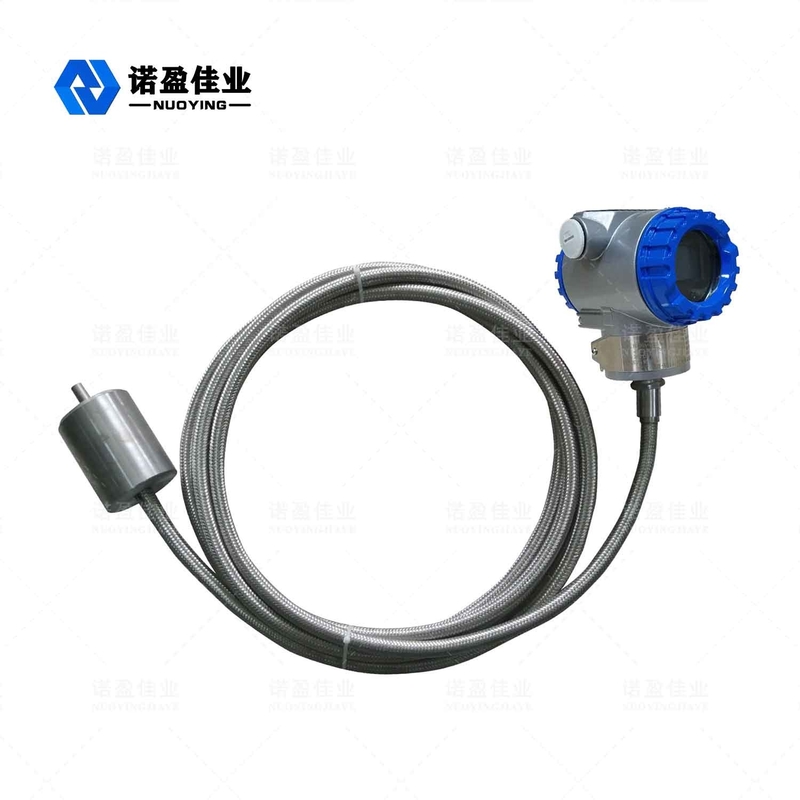

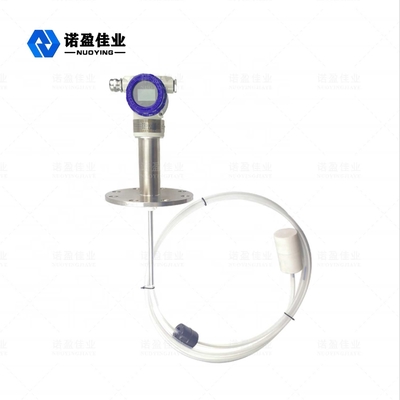

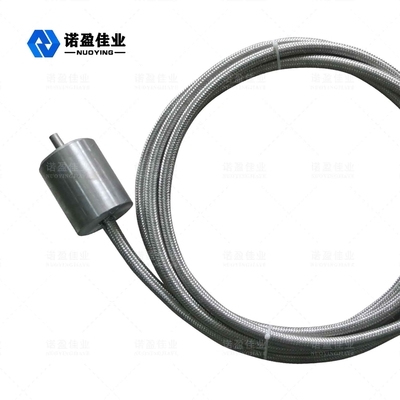

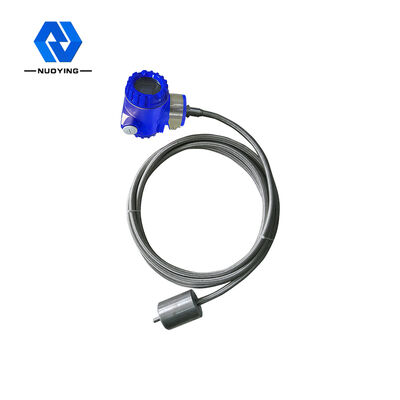

NYCZ500 電線タイプ 磁気圧縮レベル計 関連画像
