商品の詳細:
|
| 測定範囲: | 0~6m、0~25m | 電源: | 24VDC |
|---|---|---|---|
| 材料: | PTFE （任意） | プロセス関係: | フランジ（任意） |
| 表示: | LCD | 実用温度: | -40~80℃ |
| 信号の出力: | 4-20mA、4-20mA/HART （二線式/四線式） | プロセス圧力: | 1Mpa |
| ハイライト: | 24VDC磁歪レベルゲージ、磁歪レベルゲージ1Mpa、1Mpaインターフェースレベルトランスミッタ,Magnetostrictive Level Gauge 1Mpa,1Mpa Interface Level Transmitter |
||

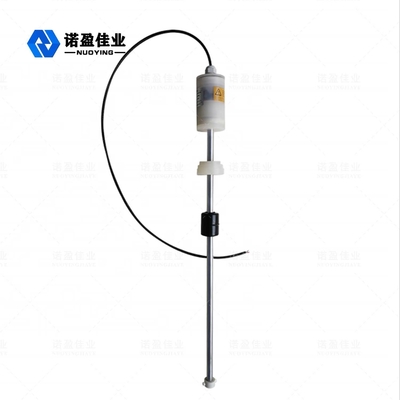

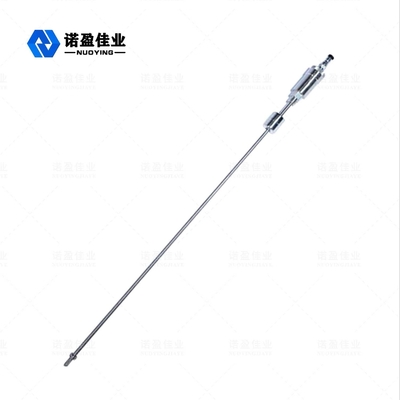

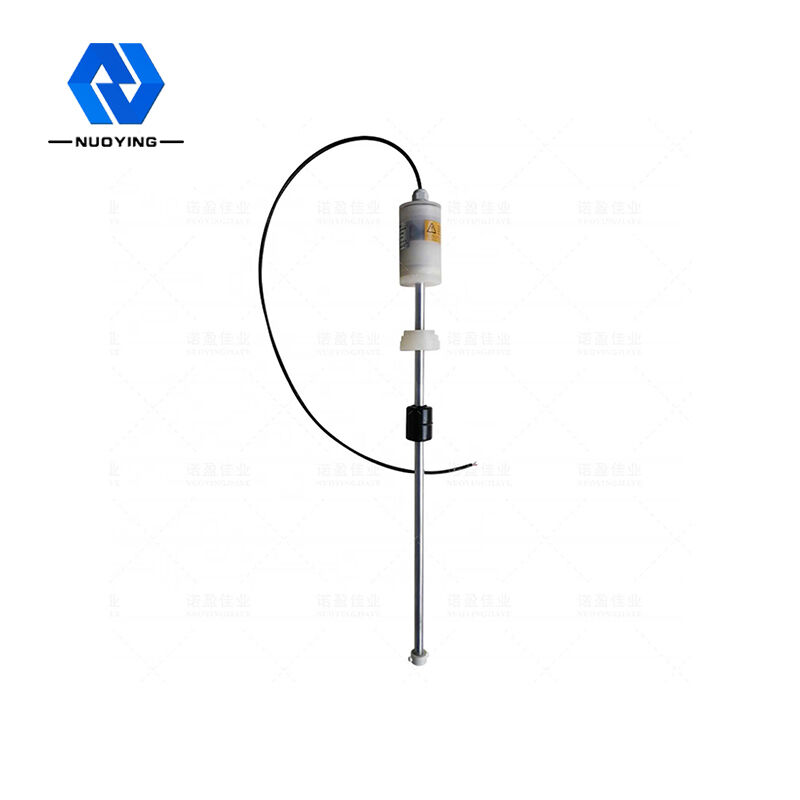

磁歪液面計
液面計Maglevゲージ磁気収縮液面計油水界面計器
磁歪液レベル メーターオペレーティング 原理
磁気ストリクティブレベルメーターのセンサーが作動すると、センサーの回路部分が導波管ワイヤー上のパルス電流を刺激し、電流が導波管ワイヤーに沿って伝播するときに導波管ワイヤーの周りにパルス電流磁場を生成します。磁歪レベル計のセンサーロッドにはフロートが付いており、液面の変化に応じてロッドに沿って上下に移動できます。フロートの中には永久磁石リングのセットがあります。パルス電流磁場がフロートによって生成されたリング磁場と出会うと、フロートの周りの磁場が変化し、磁気収縮材料で作られた導波管がフロートの位置でねじれ波パルスを生成し、それがフロートに沿って送り返されます。固定速度の導波管ワイヤーで、検出メカニズムによって検出されます。パルス電流とねじれ波の時間差を測定することにより、フロートの位置、つまり液面の位置を正確に決定することができます。磁歪レベルゲージの技術的利点：磁歪レベルゲージは、高精度の清浄液レベルのレベル測定に適しており、精度は1mmに達することができます。最新製品の精度は0.1mmに達することができます。磁歪レベルメーターは、2つの異なる液体間の境界を測定するためにも使用できます。危険な状況に適した防爆設計のインテリジェントな電子回路設計により、体積を計算できます。可動部分はフロートのみなので、メンテナンスが非常に少なくて済みます。
磁歪液レベルメーター技術的パラメータ
| アプリケーション | 液面 |
| 測定範囲 |
プローブ：0-50〜6000mm |
| 正確さ | ±0.5mm |
| 電源 | 24VDC±10％ |
| 信号出力 | 4〜20mA /ハート/ RS485 |
| 動作電流 | 4〜20mA;20.4mA |
| 負荷特性 | 電流出力時、最大負荷抵抗600 Q電圧出力、最大負荷抵抗2mA |
| プロセス温度 | -40〜80°C、 |
| 周囲温度 | -40〜80°C |
| 温度効果 | ±0.5°C |
| プロセス圧力 | -0.1〜1.0MPa |
| 解像度 | ±lmm |
| 反応時間 | 0.2ミリ秒 |
| ロッド素材 | 304 316L（オプション） |
| プロセス接続 | ねじ山、フランジ、サポート取り付け（オプション） |
| サイト表示 | LCD（オプション） |
| 住宅資材 | ステンレス鋼/アルミニウム（オプション） |
| 保護グレード | IP67 |
| 防爆グレード | Exia IICT6（オプション） |
※※ ノート：製品することができますそれに応じてカスタマイズに特定の要件のユーザー！
磁歪レベルゲージPTFE材料を使用したアンテナ、一般に「プラスチックキング」として知られているPTFE（テフロンまたはPTFE）は、ポリマー化合物の重合によってテトラフルオロエチレンで構成され、優れた化学的安定性、高い耐食性、シーリング、潤滑性がべたつかず、電気的です絶縁性と優れた耐老化性を備えたPTFEには、次の機能があります。
磁歪液 レベル メーター典型的なアプリケーションとインストール
