| ブランド名: | NUOYING |
| モデル番号: | NYCZ500 |
| MOQ: | 1 PC |
| 価格: | $548~$1200/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |
NYCZ500 ロッドタイプ磁歪式レベルゲージ 高精度液体水レベルセンサー
NYCZ500 ロッドタイプ磁歪式レベルゲージ 動作原理
本製品は主に、測定ロッド、電子チャンバー、測定ロッド上にスリーブされた非接触フロートボールで構成されています。磁歪ワイヤー（導波線）が測定ロッド内に設置されています。測定ロッドは非磁性ステンレス鋼管製で、導波線を非常によく保護します。
磁歪式液面計が動作する際、電子チャンバー内のパルス発生器が開始パルスを送信します。この開始パルスが導波線内を伝播する際、導波線の方向に沿って移動する回転磁場を発生させます。この磁場がフロートボール内の永久磁場と出会うと、磁歪伸縮効果が発生し、導波線のねじれを引き起こし、一定速度の機械波を発生させます。この機械波は2方向に伝播します。測定ロッドの端に到達した機械波はダンパーによって吸収されます。電子チャンバーに戻って伝播した機械波は、電子チャンバー内に設置されたエネルギーピックアップ機構によって感知され、対応する電流パルスに変換されます。エネルギーピックアップ機構は、2つのパルスの時間差を計算して、測定された液面の高さを正確に測定します。
NYCZ500 ロッドタイプ磁歪式レベルゲージ 設計上の特徴
1. 高い安全性：磁歪式レベル計は高い防爆性能を備えており、本質安全防爆で安全に使用できます。特に化学物質や可燃性液体の測定に適しています。測定時にタンクの蓋を開ける必要がなく、手動測定の危険性を回避できます。
2. 設置が容易でメンテナンスが簡単な磁歪式レベル計：磁歪式レベル計は通常、タンク上部の既存のオリフィスを通して設置されます。特に地下タンクや稼働中のタンクの設置に適しており、設置プロセス中に通常の生産に影響を与えることはありません。
NYCZ500 ロッドタイプ磁歪式レベルゲージ 技術パラメータ
| モデル | NYCZ500 |
| 代表的な用途 | 液面測定、液液界面測定 |
| アンテナ形式 | ロッドタイプ |
| アンテナ材質 | 304、316L（オプション） |
| 測定範囲 | 0～ 5m |
| 測定精度 | ±0.5mm |
| 測定角度 | 10° |
| 電源 | 24VDC（2線式、4線式）、220VAC |
| プロセス温度 | -40～+200℃ |
| プロセス圧力 | -0.1~10.0MPa |
| プロセス接続 | ねじ、フランジ、ブラケット（オプション） |
| 信号出力 | 4...20mA/HART/RS485/Modbus |
| 動作電流 | 4...20mA |
| 負荷特性 | 電流出力の場合、最大負荷抵抗600Ω；電圧出力の場合、最大負荷抵抗2mA |
| 応答時間 | 0.2-5ms |
| 保護等級 | IP65、IP67、IP68（オプション） |
| 防爆等級 | ExiaⅡCT6 Ga; ExiaⅡCT6 Gb |
注：製品はユーザーの特定の要件に応じてカスタマイズできます。

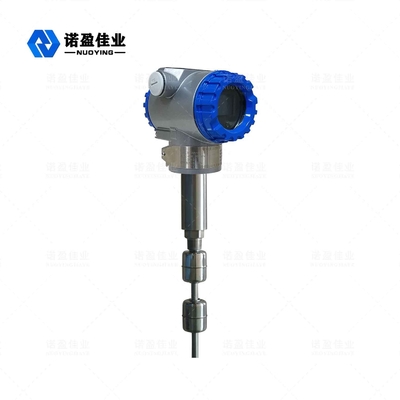

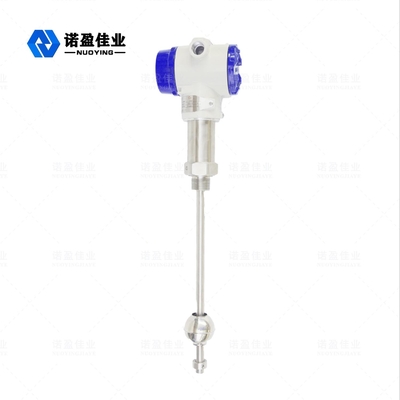

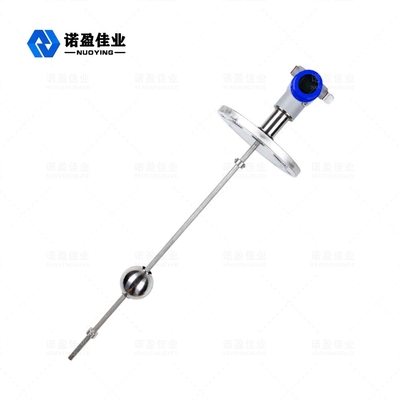

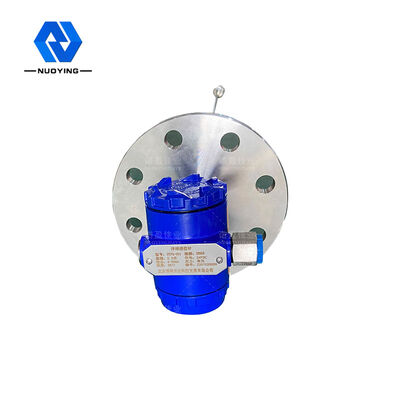

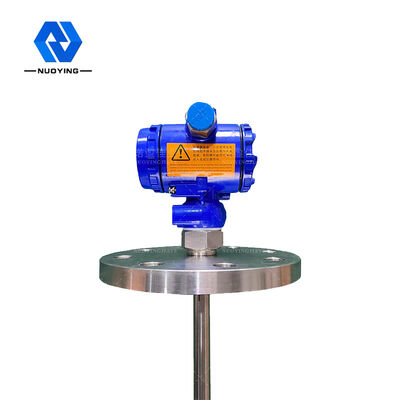

NYCZ500 ロッドタイプ磁歪式レベルゲージ 関連画像
