| ブランド名: | NUOYING |
| モデル番号: | NYCZ500 |
| MOQ: | 1 PC |
| 価格: | $558~$1200/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

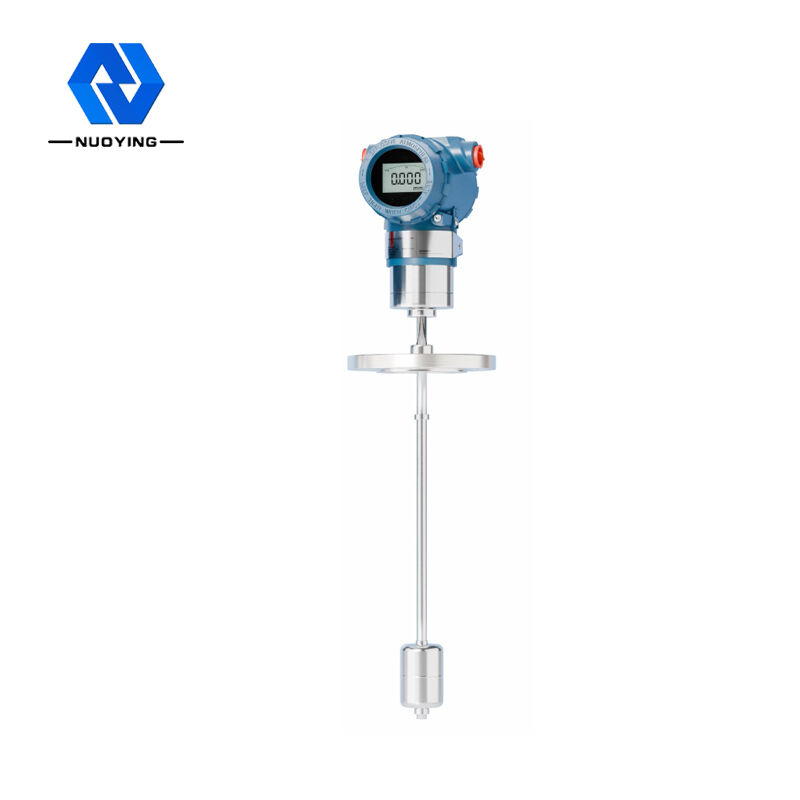

NYCZ500 磁歪式液位計（液液界面測定用、高信頼性）
NYCZ500 磁歪式液位計動作原理
本製品は主に測定ロッド、電子チャンバー、測定ロッド上にスリーブされた非接触フロートボールで構成されています。磁歪ワイヤ（導波線）が測定ロッド内に設置されています。測定ロッドは非磁性ステンレス鋼管製で、導波線を良好に保護します。
磁歪式液位計が動作する際、電子チャンバー内のパルス発生器が開始パルスを送信します。この開始パルスが導波線内を伝播する際、導波線の方向に沿って移動する回転磁場を発生させます。この磁場がフロートボール内の永久磁場と出会うと、磁歪伸縮効果が発生し、導波線がねじれて一定速度の機械波を発生させます。この機械波は二方向に伝播します。測定ロッドの端に到達した機械波はダンパーによって吸収されます。電子チャンバーに戻ってきた機械波は、電子チャンバー内に設置されたエネルギーピックアップ機構によって感知され、対応する電流パルスに変換されます。エネルギーピックアップ機構は、二つのパルスの時間差を計算することで、測定液位の高さを正確に測定します。
NYCZ500 磁歪式液位計 設計上の特徴
1. 幅広い適用性：様々なプローブ形状、様々なプロセス接続形状、様々な製造材料があり、カスタマイズ設計が可能です。
2. 信頼性：磁歪式液位計は導波原理を採用しているため、機械的な可動部品がなく、摩擦や摩耗がありません。コンバーター全体がステンレス鋼管内に密閉されており、測定媒体は非接触で、センサーは信頼性の高い動作と長寿命を実現します。
3. 高精度：磁歪式液位計は導波パルスで動作するため、測定される変位は開始パルスと終了パルスの時間を測定することによって決定されるため、測定精度が高く、分解能は0.01%FSよりも優れており、他のセンサーでは達成が困難な精度です。
NYCZ500 磁歪式液位計技術パラメータ
| モデル | NYCZ500 |
| 典型的な応用 | 液位測定、液液界面測定 |
| アンテナ形状 | ロッドタイプ |
| アンテナ材質 | 304、316L（オプション） |
| 測定範囲 | 0～5m |
| 測定精度 | ±0.5mm |
| 測定角度 | 10° |
| 電源 | 24VDC（2線式、4線式）、220VAC |
| プロセス温度 | -40～+200℃ |
| プロセス圧力 | -0.1～10.0MPa |
| プロセス接続 | ねじ、フランジ、ブラケット（オプション） |
| 信号出力 | 4...20mA/HART/RS485/Modbus |
| 動作電流 | 4...20mA |
| 負荷特性 | 電流出力の場合、最大負荷抵抗600Ω；電圧出力の場合、最大負荷抵抗2mA |
| 応答時間 | 0.2-5ms |
| 保護等級 | IP65、IP67、IP68（オプション） |
| 防爆等級 | ExiaⅡCT6 Ga; ExiaⅡCT6 Gb |
注：製品はユーザーの特定の要件に応じてカスタマイズできます。

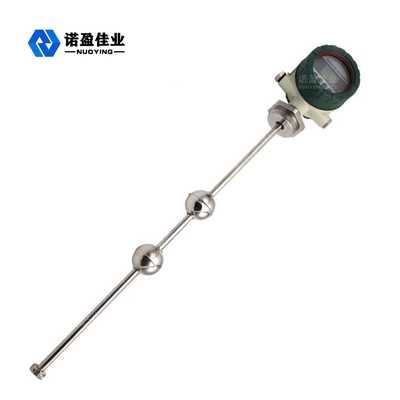

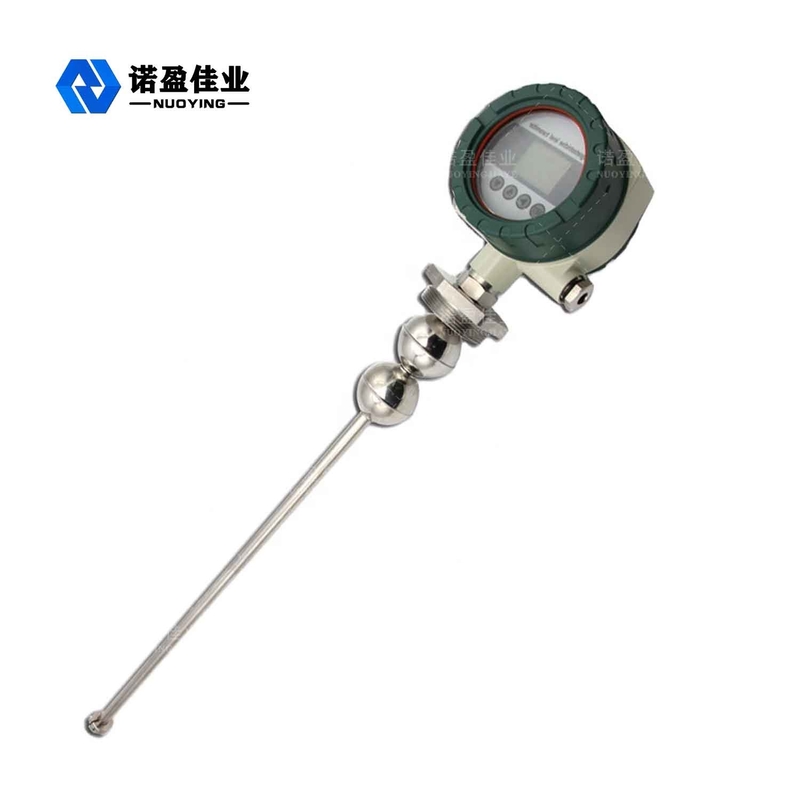

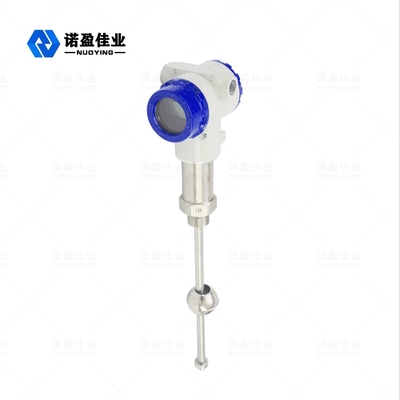

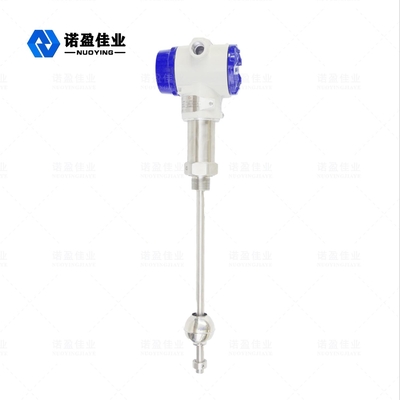

NYCZ500 磁歪式液位計 関連画像
