| ブランド名: | NUOYING |
| モデル番号: | NYRD701 |
| MOQ: | 1pc |
| 価格: | $320~$385/pc |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

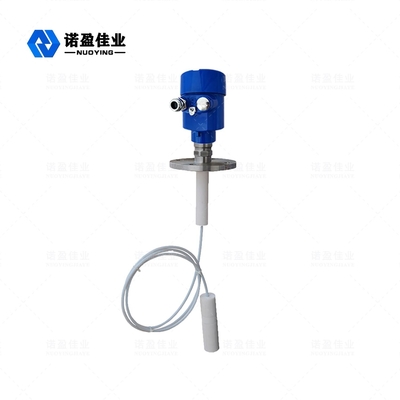

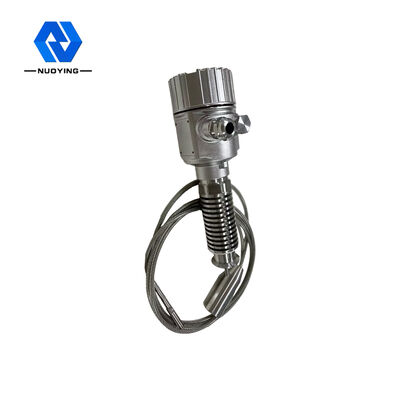

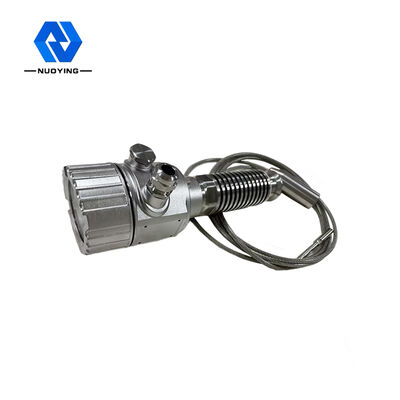

ステンレス鋼アンテナ付き高腐食性液体用接触式ガイド波レーダーレベル計
接触式ガイド波レーダーレベル計動作原理
入力:
ガイド波レーダーは、時間伝達の原理に基づいた測定器です。レーダー波は光速で動作し、動作時間は電子部品を介してレベル信号に変換できます。プローブは高周波パルスを放出し、ケーブルまたはロッドプローブに沿って伝播します。パルスが材料表面に当たると反射され、計器の受信機で受信され、距離信号がレベル信号に変換されます。
反射パルス信号は、ケーブルまたはロッドプローブに沿って計器の電子回路に送信されます。マイクロプロセッサは信号を処理し、材料表面のマイクロ波パルスによって生成されたエコーを認識します。正しいエコー信号の識別は、パルスソフトウェアによって完了されます。材料表面からの距離Dは、パルスの伝達時間Tに比例します: D=C×T/2 (Cは光速)。空タンクの距離Eがわかっているため、レベルは次のようになります: L=E-D
出力:
空タンクの高さE (=ゼロ)、満タンクの高さF (=全範囲)、およびいくつかのアプリケーションパラメータを入力することにより、アプリケーションパラメータは自動的に計器を測定環境に適応させ、4-20mA出力に対応します。
接触式ガイド波レーダーレベル計 設計上の特徴
ガイド波レーダーレベル送信機は、高度なマイクロ波処理技術と独自のEcho Discoveryエコー処理技術を採用しています。接触測定は高い精度とより正確な測定を実現します。同時に、ガイド波レーダーは付着防止機能を持ち、媒体の温度、付着、その他の外部環境の影響を受けません。
70Xシリーズガイド波レーダーレベル送信機は、高温、高圧、低誘電率などのさまざまな複雑な作業条件やアプリケーションに適しています。
パルス動作モード、低放射電力で、さまざまな金属および非金属容器に取り付けることができ、人体や環境に無害です。
レーダーレベル計レーダーレベル計 技術パラメータ
| 製品モデル | NYRD701 |
| 代表的なアプリケーション |
高腐食性液体 |
| アンテナ材質 | 304 |
| アンテナタイプ | ソフトケーブルアンテナ |
| 測定範囲 | 30m |
| 測定精度 | ±1mm |
| 電源 | 24VDC (2線式、4線式)媒体温度 |
| -40～+130℃、-40～+250℃ | プロセス接続 |
| ねじ、フランジ (オプション) | プロセス圧力 |
| -0.1～4.0MPa | 保護等級 |
| IP67 | 防爆等級 |
| Exia II CT6 (オプション) | 信号出力 |
| 4...20mA/HART/RS485/Modbus... | 電気インターフェース |
| M20*1.5、1/2インチNPT | 注: 製品はユーザーの特定の要件に従ってカスタマイズできます。 |
接触式ガイド波
レーダーレベル計関連画像
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
