| ブランド名: | NUOYING |
| モデル番号: | NYUHZ-W |
| MOQ: | 1PCS |
| 価格: | $125 to $285/pcs |
| 支払条件: | T/T |
| 供給能力: | 月1000個 |

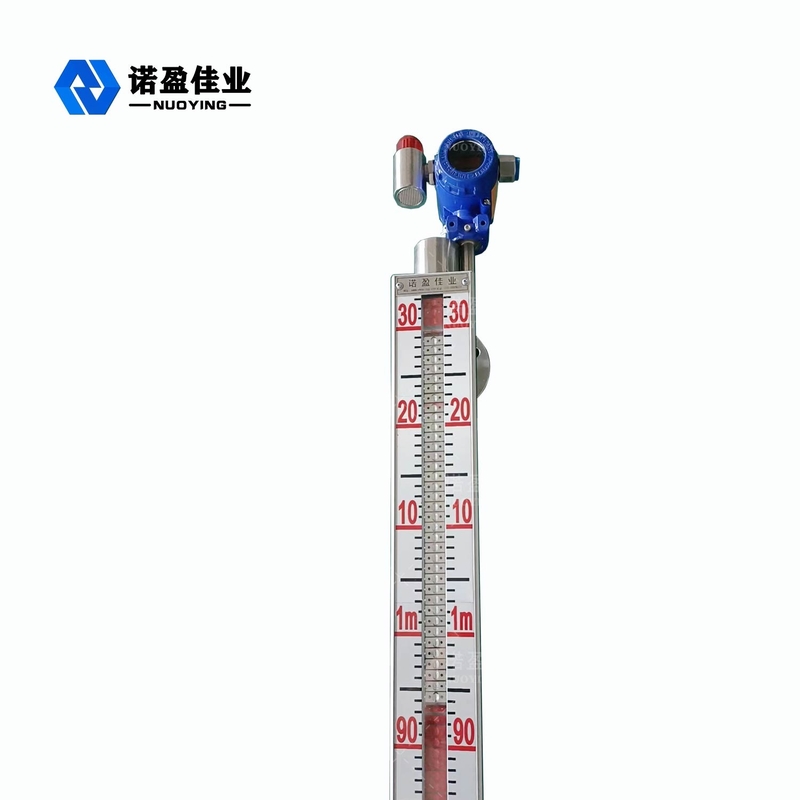

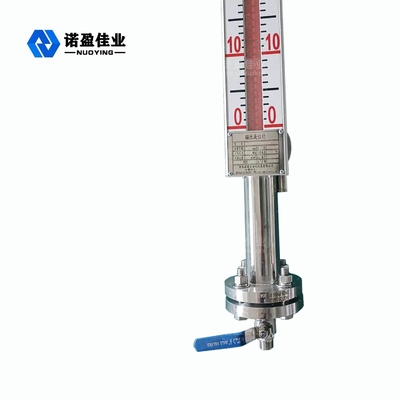

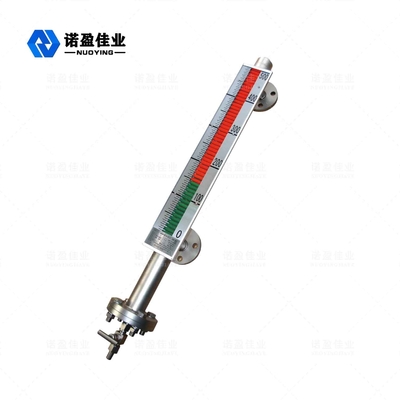

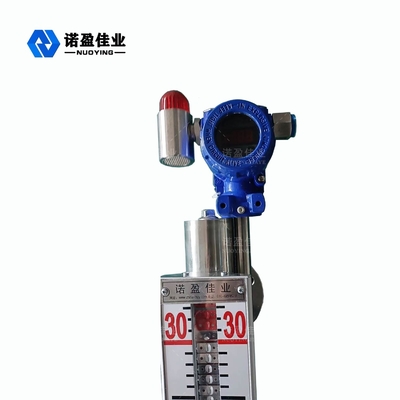

NYUHZ 高密封防漏磁翻板液位计
NYUHZ 磁翻板 液位计 工作原理
磁翻板液位计可用于各种塔、罐、槽、球形容器、锅炉等设备的介质液位检测。磁翻板液位计可高密封、防漏，适用于高温、高压、耐腐蚀的场合。
磁翻板液位计有一个容纳浮球的腔体（称为测量管或主导管），腔体通过法兰或其他合适的连接方式与容器形成连通。根据连通器的原理，随着容器内液位的变化，腔体内的液位与容器内的液位高度一致，从而带动腔体内的浮球随容器内液位的升降而上下运动。此时我们无法看到液位，因此在腔体外部安装了磁柱显示器。
在液面与浮球的浮动部分交界处安装一块永磁钢。当被测容器内的液位升高和降低时，液位计本体管内的磁性浮球也随之升降。浮球内的永磁钢通过磁耦合传递到磁柱指示器，带动红白柱翻转180°。当液位升高时，柱体由白色转为红色；当液位下降时，柱体由红色转为白色。指示器的红白交界处即为容器内液位的实际高度，从而达到清晰指示液位的目的。
| 典型应用 | 液位测量 |
| 产品型号 | NYUHZ |
| 安装方式 | 侧装、顶装 |
| 主体材质 | 304,316 |
| 测量范围 | 0～6m |
|
测量精度 |
± 3mm, ± 5mm, ± 10mm, ± 20mm (可选) |
| 介质密度 | ≧0.425g/cm3 |
| 密度差 | ≧0.1g/cm3 |
| 介质粘度 | ≦0.4Pa.S |
| 控制输出 | 220VAC,1A |
| 变送输出 | 4... 20mA (供电24VDC) |
| 过程温度 | -50~+350℃ |
| 过程压力 | -0.1～+16MPa |
| 过程连接 | 法兰 (可选) |
| 分辨率 | ±1mm |
|
防护等级 |
IP65, IP67, IP68 (可选) |
|
防爆等级 |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (详见证书) |
注：产品可根据用户具体要求定制设计！
NYUHZ 磁翻板 液位计 设计特点
◎ 结构简单，坚固可靠，运行稳定。
◎ 现场显示刻度清晰易读。
◎ 可测量指示腐蚀性、易燃、有毒、高温及搅动介质的液位。

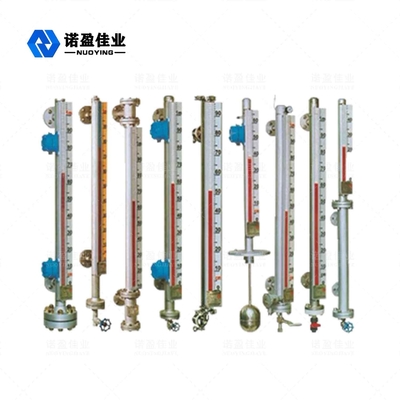

◎ 可选择多种安装形式和连接形式。
◎ 设计压力范围从全真空到10MPa。
◎ 设计温度范围 - 160~+450 ℃。
◎ 可针对特殊压力和温度进行专业设计。
