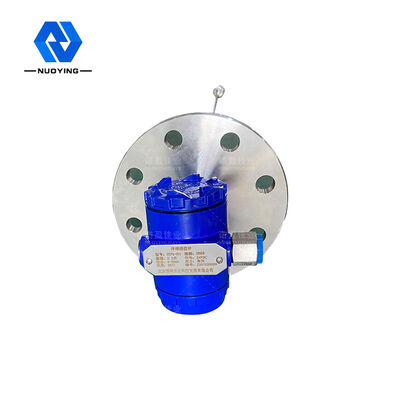

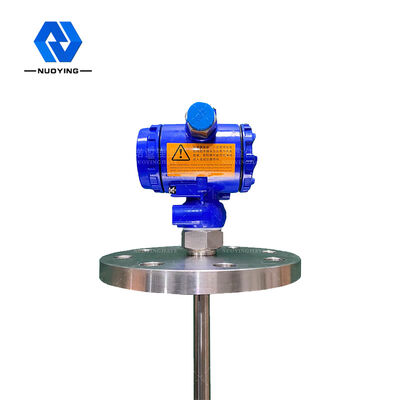

高安定性磁歪レベルトランスミッタ石油化学カスタムプローブ長

Name: 高安定性磁歪レベルトランスミッタ石油化学カスタムプローブ長
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYCZ500
Price: 665.00 USD
Availability: InStock

ブランド名:	NUOYING
モデル番号:	NYCZ500
MOQ:	1PCS
価格:	$199to $1131/pcs
支払条件:	T/T
供給能力:	月1000個

詳細情報

製品説明

詳細情報

起源の場所:

シアン,シャンシ,中国

証明:

CE, SIL, ATEX

学年:

産業用

保証:

12ヶ月

カスタマイズされたサポート:

OEM、ODM

ブランド名:

NUOYING

アプリケーション:

液体レベルの測定

測定精度:

0.05％〜0.1％fs

電源:

24VDC ((2線,4線) 220VAC

プロセス接続:

スレッド,フレンズ,ブレーケット (オプション)

プロセス温度:

-40~+200℃

プロセス圧力:

-0.1〜10.0MPa

信号出力:

4 ... 20ma/hart/rs485/modbus ...

測定範囲:

0-50~5000mm (ケーブル型: 25m)

パッケージの詳細:

40*30*30CM

供給の能力:

月1000個

製品説明

ホットセール高精度取り付け・メンテナンスが容易な磁歪式レベルトランスミッター（液体用）

NuoyingNYCZ500磁歪式液面計概要

製品パラメータ

典型的なアプリケーション	液面測定
アンテナ材質	304、316L（オプション）
測定範囲	0-50～5000mm（ケーブルタイプ：25m）
電源	24VDC（2線式、4線式）
媒体温度	-40～+200℃
プロセス圧力	-0.1～2.0MPa
プロセス接続	ねじ、フランジ、ブラケット（オプション）
信号出力	4...20mA/HART/RS485/Modbus...

製品説明

NYCZ500 磁歪式液面計動作原理

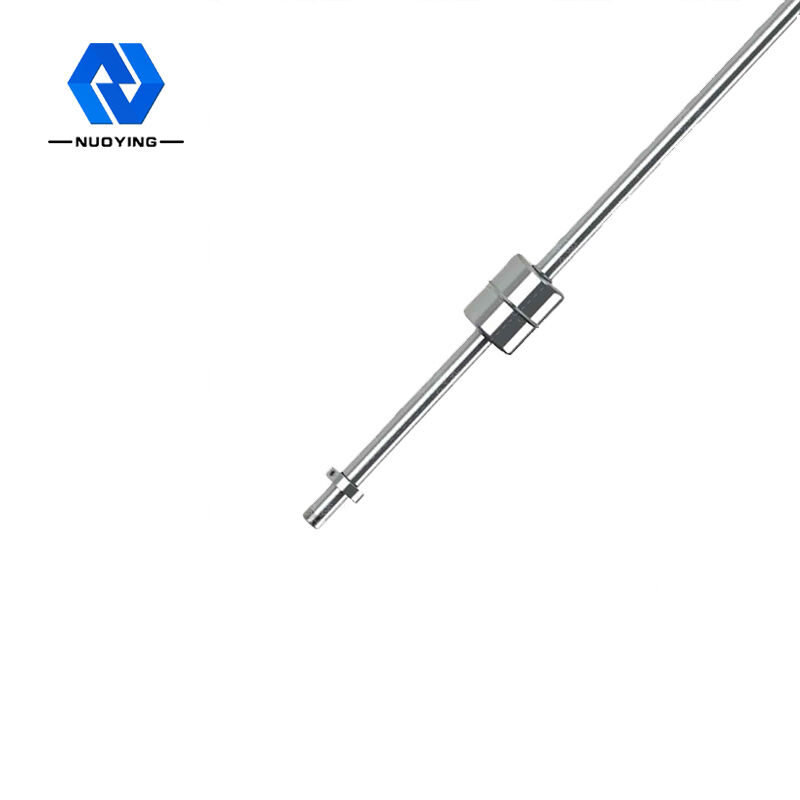

磁歪式液面計の動作原理を図に示します。本製品は主に測定ロッド、電子コンパートメント、測定ロッド上の非接触フローティングボールで構成されています。測定ロッドには磁歪線（導波線）が装備されており、ロッドは非磁性ステンレス鋼管で作られており、導波線を非常によく保護しています。磁歪式液面計が作動すると、電子コンパートメント内のパルス発生器が開始パルスを送信します。この
開始パルスが導波線内を伝播すると、導波線方向に進む回転磁場が発生します。この機械波は2方向に伝播し、測定ロッドの端に到達した機械波はダンパーによって吸収され、電子コンパートメントの方向に逆流する機械波は、電子コンパートメント内に設置されたエネルギーピックアップ機構によって感知され、対応する電流パルスに変換されます。エネルギーピックアップ機構は
2つのパルスの時間差を計算して、測定された液面の高さを正確に測定します。

NYCZ500 磁歪式液面計設計上の特徴

1. 幅広い適用性、様々なプローブ形状、様々なプロセス接続形状、様々な製造材料、カスタマイズ設計が可能。
2. 信頼性：磁歪式液面計は導波原理を採用しているため、機械的な可動部品がなく、摩擦や摩耗がありません。コンバーター全体がステンレス鋼管に封入されており、測定媒体は非接触で、センサーは信頼性の高い動作と長寿命です。
3. 高精度：磁歪式液面計は導波パルスで動作するため、測定された変位は開始パルスと終了パルスの時間測定によって決定されるため、測定精度が高く、分解能は0.01%FS以上であり、他のセンサーでは達成が困難な精度です。
4. 高い安全性：磁歪式液面計は高い防爆性能、本質安全防爆を備えており、安全に使用でき、特に化学物質や可燃性液体の測定に適しています。測定時にタンクの蓋を開ける必要がなく、手動測定の危険性を回避できます。
5. 磁歪式液面計は取り付けが容易でメンテナンスも簡単です：磁歪式液面計は通常、タンク上部の既存のオリフィスを通して取り付けられ、特に地下タンクや稼働中のタンクの取り付けに適しており、取り付けプロセス中に通常の生産に影響を与えることはありません。

NYCZ500 磁歪式液面計応用分野

1. 工業分野の液面測定および制御
2. タンクの液面測定および制御
3. 化学プロセスの液面制御
4. 医薬品タンクの液面制御
5. 食品および飲料タンクの制御
6. ダム水位監視
7. 上下水道処理
8. 油水界面の測定および制御
9. ガソリンスタンド計量管理システム
10. その他の液面測定および制御...
