商品の詳細:
|
製品モデル: | NYUHZ | 典型的なアプリケーション: | 液面測定 |
---|---|---|---|
プロセス圧力インターフェース: | -0.1~+16MPa | 電源: | AC24V、1A |
温度精度: | -50~+350℃ | 測定精度: | ±3mm、±5mm、±10mm、±20mm(オプション) |
中型密度: | ≧0.425g/cm3 | 測定範囲: | 0~6m |

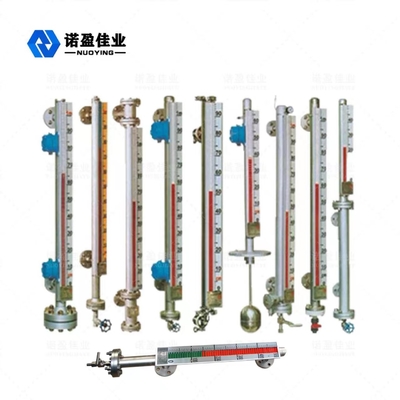

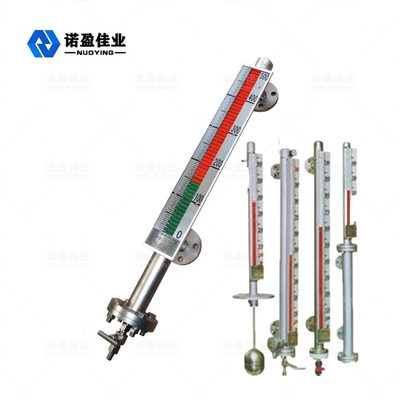

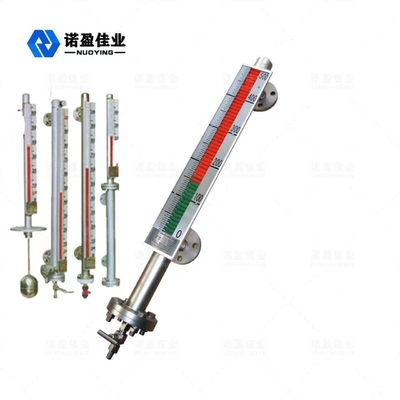

NYUHZ ハイシール リークプルーフ マグネットフラップレベルメーター
NYUHZ マグネットフラップレベルメーター動作原理

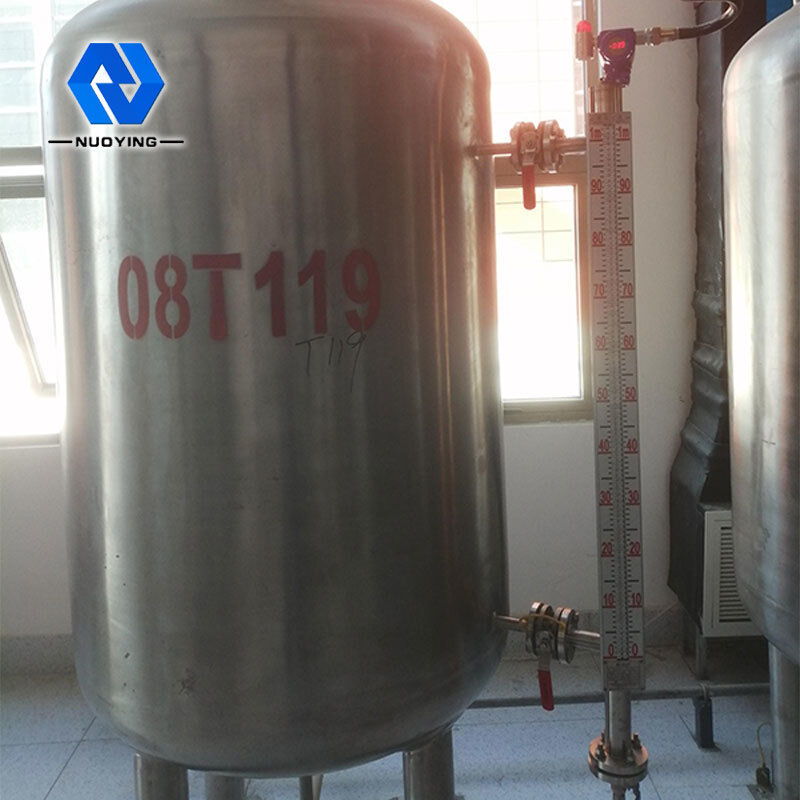

磁気フラップレベルメーターは、さまざまなタワー、タンク、タンク、球形容器、ボイラー、およびその他の機器の中レベル検出に使用できます。磁気フラップ レベル メーターは、高度に密閉され、漏れがなく、高温、高圧、および耐腐食性の場合に適しています。
マグネチックフラップレベルメーターには、フロートボールを保持するための空洞(測定パイプまたはメインパイプと呼ばれます)があり、空洞はフランジまたは他の適切な接続方法を介して容器とのコネクタを形成します。コネクタの原理によると、容器内の液面が変化すると、キャビティ内の液面は容器内の液面と同じ高さになるため、キャビティ内の浮遊ボールを駆動して上に移動し、容器内の液面の上下に合わせて上下します。この時、液面は見えないので、チャンバーの外に磁柱表示器を設置。

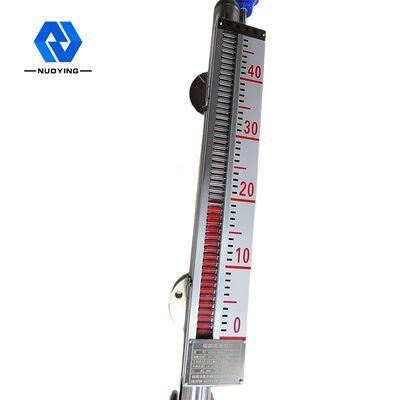

水中の液体とフロートの浮き部分の接合部に永久磁石鋼が設置されています。測定容器内の液面が上下すると、レベル計の鏡筒内のマグネットフロートも上下します。フロート内の永久磁石スチールは、磁気カップリングを介して磁気コラムインジケーターに転送され、赤と白のコラムを 180 ° 回転させます。液面が上がるとカラムが白から赤に変わり、液面が下がるとカラムが赤から白に変わります。インジケータの赤白の接合部は、容器内の液面の実際の高さです。液体レベルの明確な表示を実現します。
代表的なアプリケーション | 液面測定 |
製品モデル | ニューズ |
設置タイプ | サイドマウント、トップマウント |
本体材質 | 304,316 |
測定範囲 | 0~6m |
測定精度 |
±3mm、±5mm、±10mm、±20mm(オプション) |
中密度 | ≧0.425g/cm3 |
密度差 | ≧0.1g/cm3 |
中粘度 | ≦0.4Pa.S |
制御出力 | 220VAC、1A |
伝送出力 | 4…20mA(電源DC24V) |
プロセス温度 | -50~+350℃ |
プロセス圧力 | -0.1~+16MPa |
プロセス接続 | フランジ(オプション) |
解像度 | ±1mm |
保護等級 |
IP65、IP67、IP68 (オプション) |
防爆グレード |
Exia Ⅱ CT6 Ga、Exd Ⅱ CT6 Gb (詳細は証明書を参照)
|
注:製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYUHZ マグネットフラップレベルメーター設計上の特徴
◎シンプルな構造、堅牢で信頼性が高く、安定した動作。
◎現場に表示される目盛りが鮮明で読みやすい。
◎腐食性、可燃性、毒性、高温、攪拌された液体の液面を測定して表示できます。
◎複数の取付形態、接続形態が選択可能。
◎設計圧力範囲は全真空~10MPaです。
◎設計温度範囲 - 160~+450℃。
◎特殊圧力、特殊温度の専門設計が可能です。
