商品の詳細:
|
アンテナ材質: | 304、316 | 典型的なアプリケーション: | 液体、インターフェイス測定 |
---|---|---|---|
プロセス圧力インターフェース: | -0.1~10.0MPa | 温度精度: | -40~+200℃ |
製品モデル: | NYCZ500 | 信号の出力: | 4…20mA/HART/RS485/Modbus |

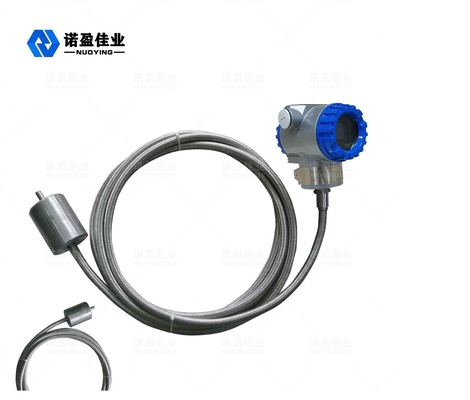

アンテナの種類: | ケーブルタイプ、ポールタイプ | 測定範囲: | 0-50~5000mm (ケーブル タイプ:25m) |
NYCZ500 高精度で安全な磁歪式液面計
NYCZ500 磁歪式液面計の動作原理

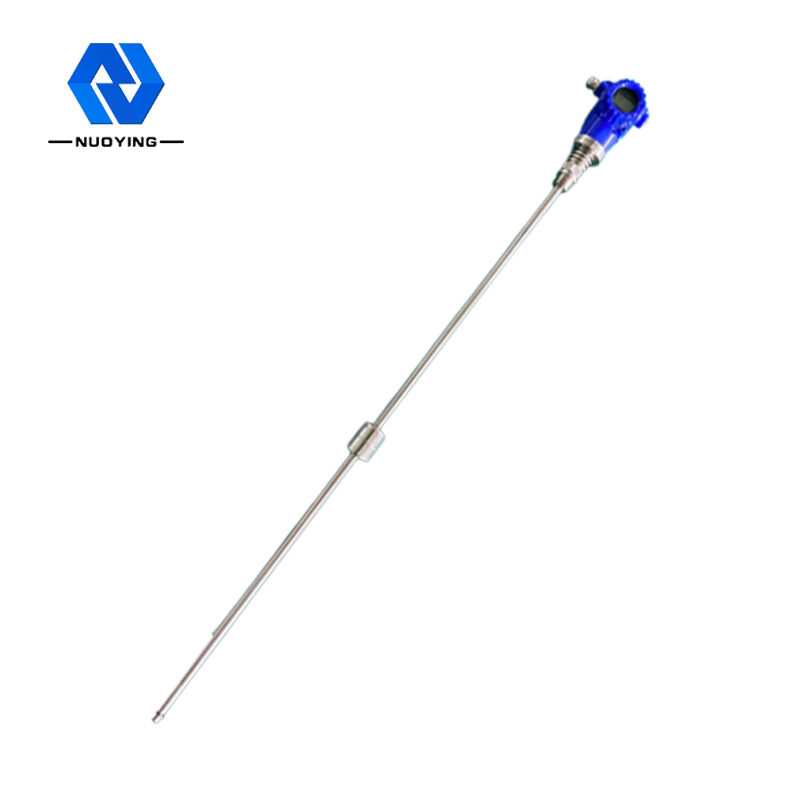

磁歪式液面計の動作原理を図に示します。この製品は、主に測定ロッド、電子チャンバー、および測定ロッドに取り付けられた非接触フローティング ボールで構成されています。測定棒には磁歪線(導波線)が取り付けられています。測定ロッドは、導波管ワイヤを非常によく保護する非磁性ステンレス鋼管でできています。
磁歪式液面計が作動すると、電子チャンバー内のパルス発生器が始動パルスを送信します。この開始パルスが導波管ワイヤ内を伝送されると、導波管ワイヤの方向に移動する回転磁場が生成されます。この磁場がフロート ボール内の永久磁場と出会うと、磁歪伸縮効果が発生し、導波管ワイヤがねじれ、一定速度の機械波が発生します。この機械波は 2 方向に伝搬します。測定ロッドの端に到達した機械波は、ダンパーによって吸収されます。電子チャンバーに戻された機械波は、電子チャンバーに取り付けられたエネルギーピックアップ機構によって感知され、対応する電流パルスに変換されます。エネルギー ピックアップ メカニズムは、2 つのパルス間の時間差を計算して、測定された液面の高さを正確に測定します。
典型的なアプリケーション | 液体、界面測定 |
製品モデル | NYCZ500 |

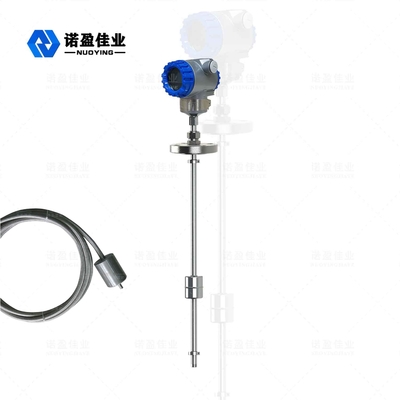

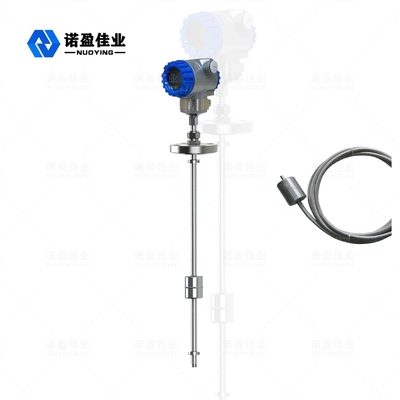

アンテナの種類 | ケーブルタイプ、ポールタイプ |
アンテナ材質 | 304,316 |
測定範囲 | 0-50~5000mm (ケーブルタイプ: 25m) |
測定精度 | ±0.5mm |
電源 | DC24V(2線式、4線式)、AC220V |
信号出力 | 4...20mA/HART/RS485/Modbus... |
作業電流 | 4...20mA |
負荷特性 | 負荷特性電流出力時の最大負荷抵抗は600Ωです。電圧出力時の最大負荷抵抗は2mA |
プロセス温度 | -40~+200℃ |
反応時間 | 0.2~5ミリ秒 |
プロセス圧力 | -0.1~10.0MPa |
プロセス接続 | ネジ、ブラケット、フランジ (オプション) |
解像度 | ±1mm |
保護等級 | IP65、IP67、IP68 (オプション) |
防爆 学年 |
Exia II CT6 Ga、Exd II CT6 Gb (詳細は証明書を参照) |
注:製品は、ユーザーの特定の要件に従ってカスタマイズおよび設計できます。
NYCZ500 磁歪式液面計設計上の特徴
◎カスタマイズ可能な複数のプローブフォーム、複数のプロセス接続フォーム、および複数の生産材料により、より広範な適用性。
◎高い信頼性:磁歪式液面計は導波管原理を採用しているため、機械的な可動部分がなく、摩擦や摩耗がありません。変換器全体は、測定媒体と非接触のステンレス鋼管に封入されています。センサーは確実に機能し、長寿命です。
◎高精度:磁歪式液面計は導波管パルスで動作するため、測定変位は作業中の開始パルスと終了パルスの時間を測定することで決定されるため、測定精度は高く、分解能は0.01%より優れていますFSは、他のセンサーでは実現が難しい精度です。
◎優れた安全性:磁歪式液面計は防爆性能が高く、本質的に安全で安全に使用でき、特に化学原料や可燃性液体の測定に適しています。手動測定の不安を解消するため、測定中にタンクカバーを開ける必要はありません。
◎磁歪式液面計は設置とメンテナンスが簡単です:磁歪式液面計は、通常、タンク上部の既存のパイプオリフィスを通して設置されます。特に、地下貯蔵タンクや稼働中の貯蔵タンクの設置に適しています。インストールプロセス中の通常の生産には影響しません。
