| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYCSUL |
| MOQ: | 1 PC |
| 価格: | $450~$1700/pc |
| 支払条件: | T/T |
| 供給能力: | 1000 PC/月 |

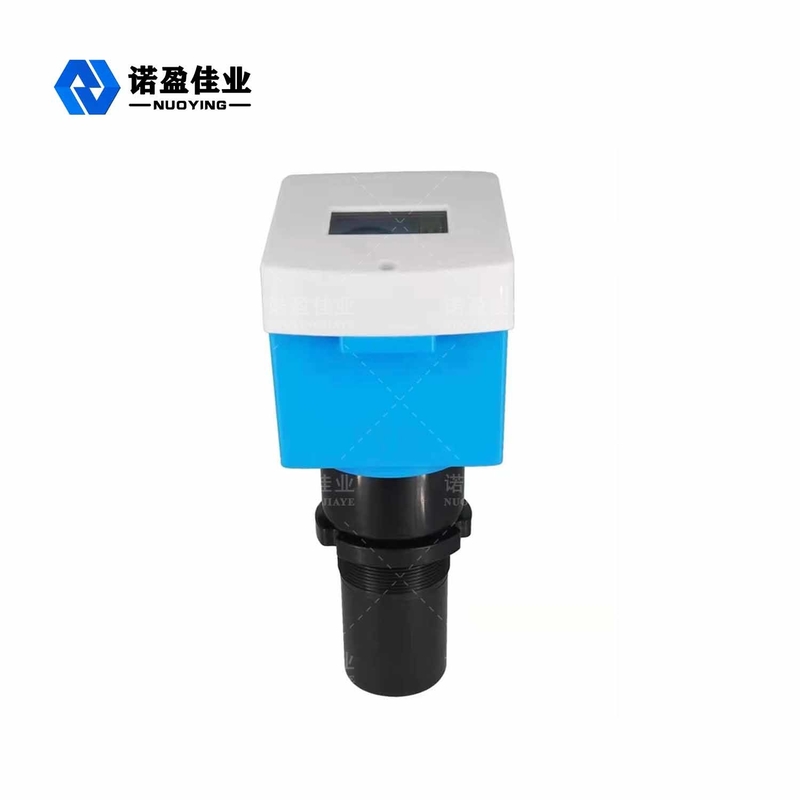

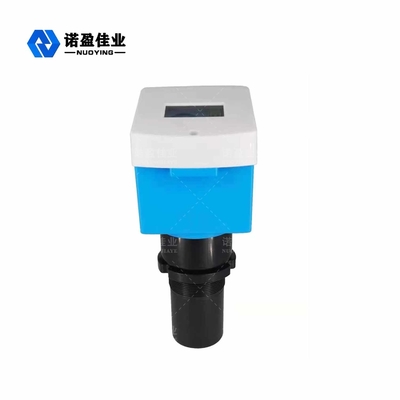

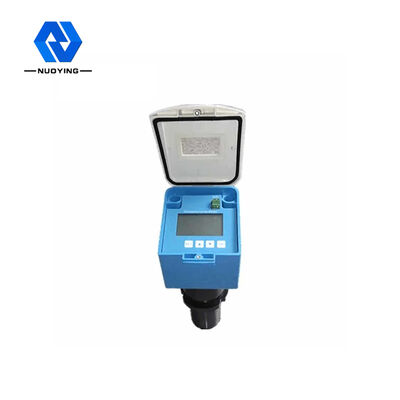

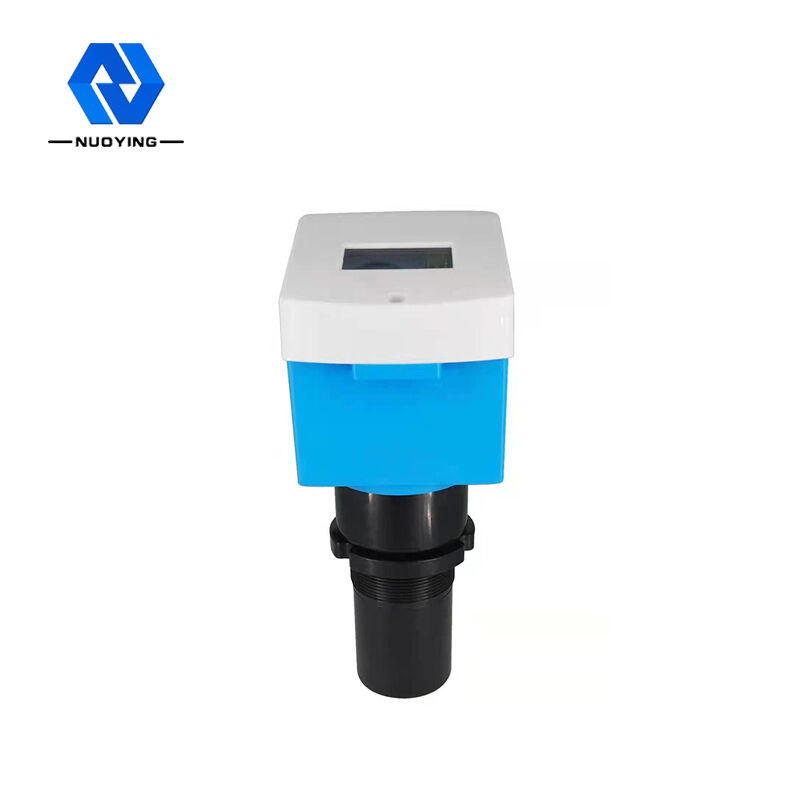

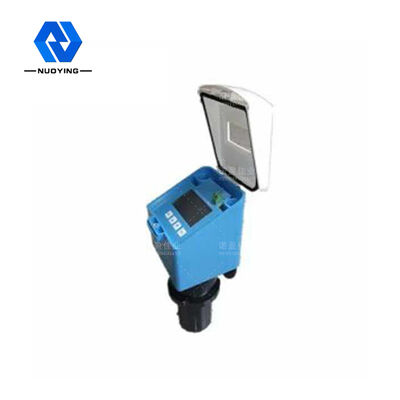

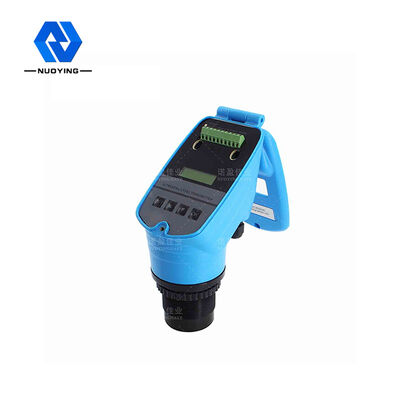

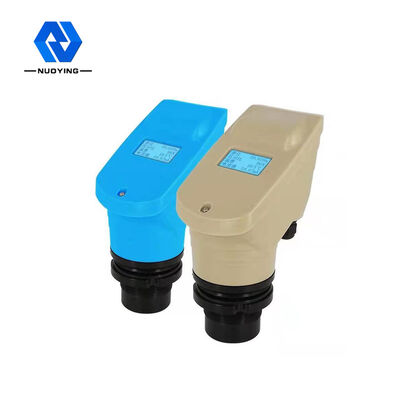

高感度NYCSUL超音波レベル計任意点アラーム設定
作動原理高感度NYCSUL超音波レベル計任意点アラーム設定の作動原理
超音波レベル計の作動原理は、超音波トランスデューサー（プローブ）が測定対象物（材料）の表面に遭遇すると高周波パルス音波を発し、反射されて折り返されることです。反射されたエコーはトランスデューサーによって受信され、電気信号に変換されます。音波の伝播時間は、音波から物体表面までの距離に比例します。音波伝播距離S、音速C、音波伝播時間Tの関係は、S=C×T/2の式で表されます。
送信される超音波パルスには一定の幅があるため、トランスデューサーに近い小領域の反射波は送信波と重なり、識別できず、その距離値を測定できません。この領域を測定デッドゾーンと呼びます。ブラインドゾーンのサイズは、超音波レベルメーターのモデルに関連しています。
プローブ部は超音波を発し、超音波は空気と密度差が大きい媒体に遭遇すると反射され、反射波はプローブ部で受信されます。プローブから液体（物体）表面までの距離は、超音波が通過した時間に比例します：距離[m] = 時間×音速/2[m]
設計上の特徴高感度NYCSUL超音波レベル計任意点アラーム設定の技術パラメータ
合理的な設計、優れた性能、シンプルな構造、便利な設置など
超音波用の小角度プローブを採用し、送信電力と感度が高い
上限・下限設定および任意点でのアラーム設定が可能で、連続的な液体測定および液面制御に使用可能
技術パラメータ高感度NYCSUL超音波レベル計任意点アラーム設定の技術パラメータ
| 典型的な応用液体（攪拌なし、泡なし、揮発なしなど） | 製品モデル |
| Nycsul-501、NYCSUL-502、NYCSUL-503 | プローブタイプ |
| 一体型、分離型、防爆型、耐腐食型、耐腐食・防爆型 | アンテナ材質 |
| PP、PVC、PTFE、304 | 測定範囲 |
| 0～20M（一体型）、0～40m（分離型） | 測定精度 |
| プロセス温度 | プロセス温度<20 m), <0.5% (range>3M、20M（深井戸は数百メートルまで測定可能、カスタマイズも可能） |
| プロセス圧力 | 0.05%～0.1% F.S |
| プロセス温度 | -20～+70℃ |
| プロセス圧力 | -0.1～0.1 MPa（大気圧） |
| 電気インターフェース | M20×1.5、½"NPT |
| 保護等級 | IP65、IP67、IP68（オプション） |
| プロセス接続 | プロセス接続 |
| 液面、距離（空気高さ） | 液面、距離（空気高さ） |
| 出力設定 | 上限設定、下限設定 |
| 信号出力 | 4...20mA/HART/RS485/Modbus... |
| 保護等級 | IP65、IP67、IP68（オプション） |
| 防爆等級 | Exia II CT6 Ga、Exd II CT6 Gb（詳細は証明書を参照） |
| ※注：製品はユーザーの特定の要件に応じてカスタマイズ可能です。 |
