| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYCZ500 |
| MOQ: | 1 PC |
| 価格: | $240~$1700/pc |
| 支払条件: | T/T |
| 供給能力: | 1000 PC/月 |

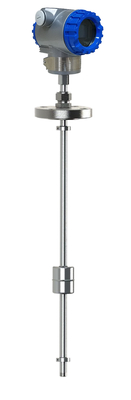

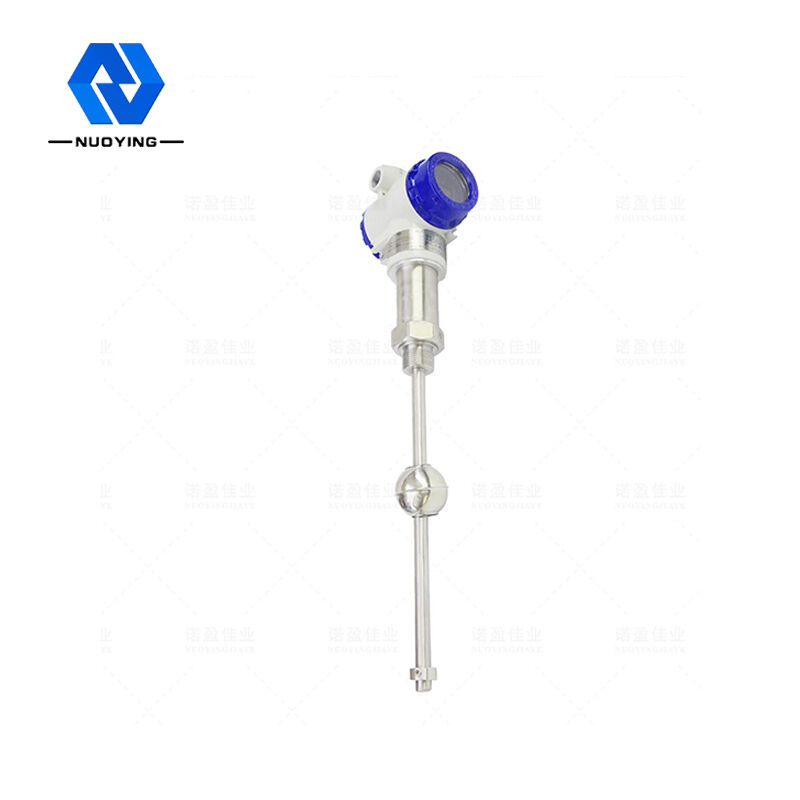

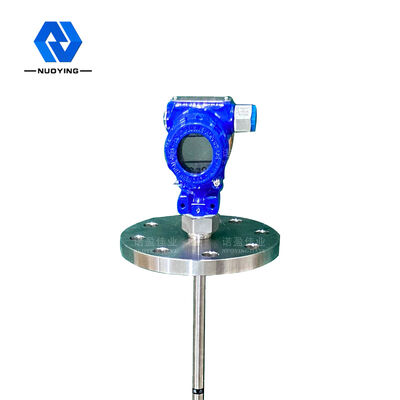

24VDC 2線式磁歪式液面計（液体測定用）
作動原理24VDC 2線式磁歪式液面計（液体測定用）
磁歪式液面計は、検出ロッド、回路ユニット、フロートの3つの部分で構成されています。測定中、回路ユニットは電流パルスを発生させ、それが磁歪ワイヤを伝わり、リング状の磁場を生成します。検出ロッドの外側にはフロートがあり、液面の変化に伴ってフロートは検出ロッドに沿って上下に移動します。フロートには永久磁石のセットが取り付けられているため、フロートも同時に磁場を発生させます。電流磁場とフロート磁場が出会うと、「ねじれ」パルス、または「戻り」パルスが生成されます。この「戻り」パルスと電流パルスの時間差をパルス信号に変換することで、フロートの実際の位置を計算し、液面を測定します。
設計上の特徴24VDC 2線式磁歪式液面計（液体測定用）
●幅広い適用性：複数のプローブ形状、複数のプロセス接続形状、複数の製造材料、カスタマイズ可能な設計
● 高い信頼性：磁歪式液面計は導波原理を採用しているため、機械的な可動部品がなく、摩擦や摩耗がありません。コンバータ全体がステンレス鋼管に密閉されており、測定媒体との非接触です。センサーは信頼性の高い動作をし、長寿命です。
● 高精度：磁歪式液面計は導波パルスで動作するため、測定される変位は開始パルスと終了パルスの時間を測定することによって決定されるため、測定精度が高く、分解能は0.01% FSよりも優れており、他のセンサーでは達成が困難です。
● 高い安全性：磁歪式液面計は高い防爆性能、本質安全防爆、防爆構造を備えており、安全に使用でき、特に化学原料や可燃性液体の測定に適しています。測定中にタンクカバーを開ける必要がなく、手動測定の危険性を回避できます。
● 磁歪式液面計は設置が容易でメンテナンスも容易です：磁歪式液面計は通常、タンク上部の既存のパイプ開口部から設置され、特に地下貯蔵タンクや稼働中の貯蔵タンクの設置に適しており、設置プロセス中に通常の運用に影響を与えることはありません。
技術パラメータ4-20mA 高精度（0.5mm）磁歪式液面計代表的な用途
| 液体、界面測定 | 製品モデル |
|
NYCZ500 |
アンテナ形状 |
|
ケーブル、ロッドタイプ |
アンテナ材質 |
|
304、316 |
測定範囲 |
| 0-50m～5000mm（ケーブル：25m） | 測定精度 |
| ±0.5mm | 電源 |
| 24VDC（2線式、4線式）、220VAC | 信号出力 |
|
4...20mA/HART/RS485/Modbus... |
動作電流 |
| 4～20mA |
負荷特性 |
| 電流出力時、最大負荷抵抗は600Ω。電圧出力時、最大負荷抵抗は2mA。 | プロセス温度 |
| -40～+200℃ | 応答時間 |
| 0.2～5ms | プロセス圧力 |
| -0.1～10.0MPa | プロセス接続 |
| ねじ、ブラケット、フランジ（選択可能） | 分解能 |
| ±1mm | 保護等級 |
| IP65、IP67、IP68（選択可能） | 防爆等級 |
| Exia II CT6 Ga、Exd II CT6 Gb（詳細は証明書を参照） | ※注：製品はユーザーの特定の要件に応じてカスタマイズできます。 |
