商品の詳細:
|
典型的なアプリケーション: | 液体 | プロダクト モデル: | NYCZ5 00 |
---|---|---|---|
アンテナ フォーム形式: | ケーブルの種類 | アンテナ形態材料: | 304か316 |
測定の正確さ: | ± 0.5mm | プロセス圧力: | -0.1 | 10.0のMPa |
プロセス接続: | 糸(任意) | 耐圧防爆等級: | Exia II CT6 (任意) |
ハイライト: | 20mA 磁歪式液面計、0.5mm 磁歪式液面計,0.5mm Magnetostrictive Level Gauge |

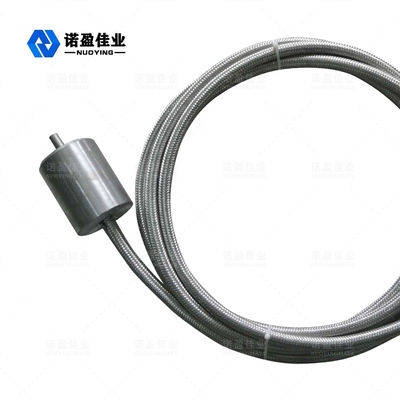

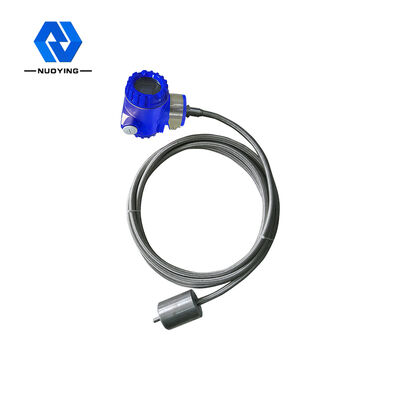

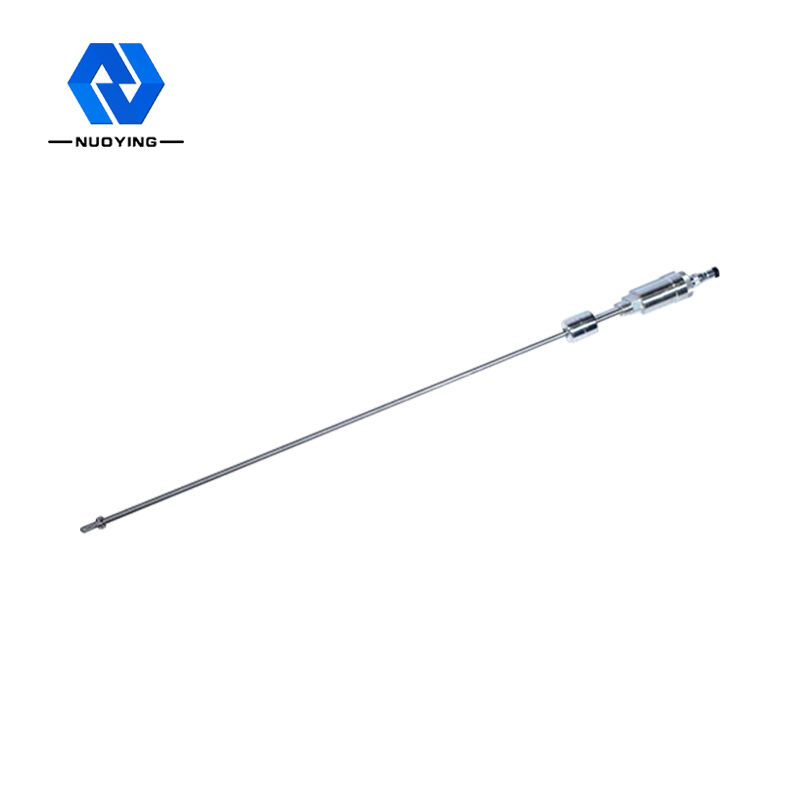

0.5mm の高精度の 4-20mA 磁歪の液体レベルのメートル
の動作原理0.5mm の高精度の 4-20mA 磁歪の液体レベルのメートル
磁歪式液面計のセンサー測定棒の外側にフロートがあり、液面の変化に伴い測定棒に沿って上下します。フロートの内側には永久磁石リングのセットがあります。パルス電流の磁場が、フロートが発生する磁気リングの磁場と出会うと、フロートの周囲の磁場が変化し、磁歪材料で作られた導波線がフロートの位置でねじれ波パルスを発生します。導波管が戻り、検出機構により検出されます。パルス電流とねじれ波の時間差を測定することで、浮きの位置、つまり液面の位置を正確に知ることができます。磁歪式液面計の技術的利点:磁歪式液面計は、高精度が要求されるクリーンな液面の液面測定に適しており、精度は1mmに達し、最新の製品の精度は0.1mmに達する可能性があります.磁歪レベル ゲージは、2 つの異なる液体間の界面の測定にも使用できます。防爆設計により、危険な状況に適しています。インテリジェントな電子回路設計により、体積を計算できます。可動部分はフロートのみで、メンテナンスは非常に少ないです。
デザインの特徴の0.5mm の高精度の 4-20mA 磁歪の液体レベルのメートル
◎複数のプローブ形状、複数のプロセス接続形状、複数の製造材料、およびカスタマイズ可能な設計により、幅広い適用性
◎強い信頼性:磁歪式液面計は導波管の原理を採用しているため、機械的な可動部分がないため、摩擦や摩耗がありません。変換器全体は、測定媒体と非接触のステンレス鋼管に封入されています。センサーは確実に機能し、耐用年数が長い
◎高精度:磁歪式液面計は導波管パルスで動作するため、測定変位は開始パルスと終了パルスの時間を測定することによって決定されるため、測定精度は高く、分解能は0.01%FSよりも優れています。他のセンサーでは実現が難しい
◎高い安全性:磁歪式液面計は、高い防爆性能、本質安全防爆、安全な使用を備えており、特に化学原料や可燃性液体の測定に適しています。手動測定の不安を回避するために、測定中にタンクカバーを開く必要はありません。
◎磁歪式液面計は、設置と保守が簡単です。磁歪式液面計は、通常、タンク上部の既存のパイプオリフィスを介して設置されます。特に、地下貯蔵タンクおよび稼働中の貯蔵タンクの設置に適しています。インストールプロセス中に通常の操作に影響を与えることはできません
技術パラメータの0.5mm の高精度の 4-20mA 磁歪の液体レベルのメートル
典型的なアプリケーション | 液体、界面測定 |
製品モデル |
NYCZ500 |
アンテナ形状 |
ケーブル、ポールタイプ |
アンテナ材料 |
304,316 |
測定範囲 | 0~50m~5000mm(ケーブル25m) |
測定精度 | ±0.5mm |
電源 | DC24V(2線、4線)、AC220V |
信号出力 |
4...20mA/HART/RS485/Modbus... |
作業電流 |
4…20mA |
負荷特性 | 電流出力時の最大負荷抵抗は600Ωです。電圧出力時の最大負荷抵抗は2mA |
プロセス温度 | -40~+200℃ |
反応時間 | 0.2~5ms |
プロセス圧力 | -0.1~10.0MPa |
プロセス接続 | ねじ山、ブラケット、フランジ(選択可能) |
解像度比 | ±1mm |
保護レベル | IP65、IP67、IP68(選択可能) |
防爆グレード | Exia II CT6 Ga、Exd II CT6 Gb(詳細は証明書を参照) |
※注:製品は、ユーザーの特定の要件に応じてカスタマイズできます。
