| ブランド名: | NUOYINGJIAYE |
| モデル番号: | NYCZ500 |
| MOQ: | 1 PC |
| 価格: | $240~$1900/pc |
| 支払条件: | T/T |
| 供給能力: | 1000 PC/月 |

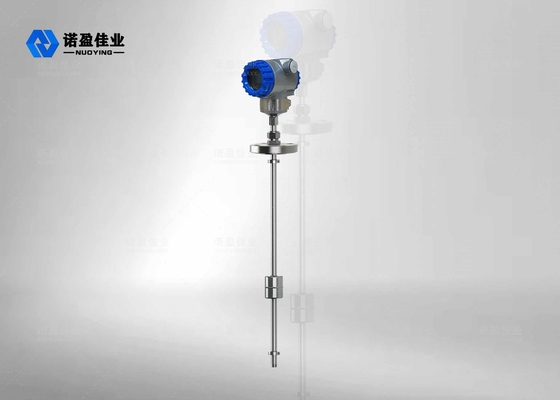

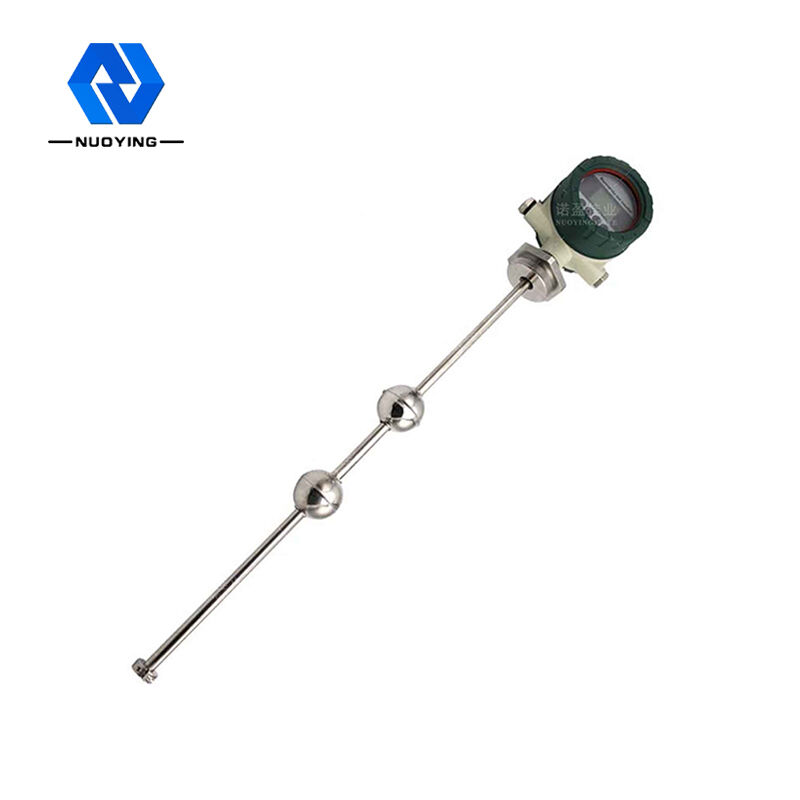

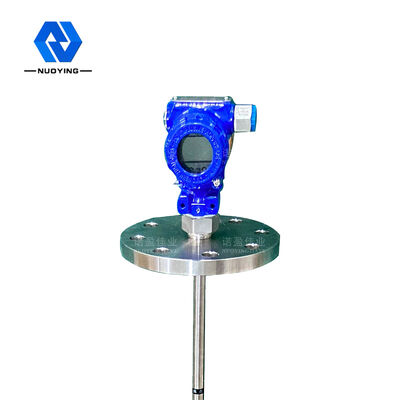

液面測定用高信頼性磁歪式液面計
の動作原理 液面測定用高信頼性磁歪式液面計
磁歪式液面計、電子コンパートメントが初期パルス発生器を発行し、導波管ワイヤ伝送の初期パルスは、導波管ワイヤ方向に沿って回転磁場を生成し、それらが出会ったときに永久磁場の浮遊ボールを有する磁場が発生すると、磁歪一定速度の機械波を生成するために、導波管ワイヤのツイストに効果があります。機械波は両方向に伝達され、ロッドの端に到達すると、機械波はダンパーによって吸収され、電子倉庫に設置された機械波電子倉庫の方向に戻り、知覚された機関をピックアップし、対応する電流パルスに変換します、2つのパルス間の時間差を計算するために機関を拾うことができ、液体レベルの高さを正確に測定することができます。
デザインの特徴 の 液面測定用高信頼性磁歪式液面計
◎幅広い適用性、複数のプローブ形状、複数のプロセス接続形状、複数の製造材料、およびカスタマイズ可能なデザイン
◎高い信頼性：磁歪式液面計は導波管原理を採用しているため、機械的な可動部分がなく、摩擦や摩耗がありません。変換器全体は、測定媒体と非接触のステンレス鋼管に封入されています。センサーは確実に機能し、耐用年数が長い
◎高精度：磁歪式液面計は導波管パルスで動作するため、測定変位は開始パルスと終了パルスの時間を測定することで決定されるため、測定精度は高く、分解能は0.01％FSよりも優れています。他のセンサーでは実現が難しい
◎高い安全性：磁歪式液面計は、高い防爆性能、本質安全防爆、安全な使用を備えており、特に化学原料や可燃性液体の測定に適しています。手動測定の不安を回避するために、測定中にタンクカバーを開く必要はありません。
◎ 磁歪式液面計は設置が簡単で、メンテナンスも簡単です。磁歪式液面計は、通常、タンク上部の既存のパイプオリフィスを通して設置されます。特に、地下貯蔵タンクや稼働中の貯蔵タンクの設置に適しています。 、および通常の操作は、インストールプロセス中に影響を受けることはありません
技術パラメータ磁歪式液面計の
| 典型的なアプリケーション | 液体、界面測定 |
|
製品モデル |
NYCZ500 |
|
アンテナ形状 |
ケーブル、ポールタイプ |
|
アンテナ材料 |
304,316 |
| 測定範囲 | 0～50m～5000mm(ケーブル25m) |
| 測定精度 | ±0.5mm |
| 電源 | DC24V(2線、4線)、AC220V |
|
信号出力 |
4...20mA/HART/RS485/Modbus... |
| 作業電流 |
4…20mA |
| 負荷特性 | 電流出力時の最大負荷抵抗は600Ωです。電圧出力時の最大負荷抵抗は2mA |
| プロセス温度 | -40~+200℃ |
| 反応時間 | 0.2~5ms |
| プロセス圧力 | -0.1~10.0MPa |
| プロセス接続 | ねじ山、ブラケット、フランジ（選択可能） |
| 解像度比 | ±1mm |
| 保護レベル | IP65、IP67、IP68(選択可能) |
| 防爆グレード | Exia II CT6 Ga、Exd II CT6 Gb(詳細は証明書を参照) |
※注：製品は、ユーザーの特定の要件に応じてカスタマイズできます。
