商品の詳細:
|
| 典型的なアプリケーション: | 液体 | 製品モデル: | NYCZ500 |
|---|---|---|---|
| インストール方法: | トップ取付けられる | 測定範囲: | 0-50~5000mm （ケーブル タイプ:25m） |
| 測定精度: | +0.5mm | プロセス温度: | - 40~+200の℃の周囲温度:- 40~+80の℃の温度の影響:± 0.5の℃ |
| プロセス圧力: | -0.1~+10.0MPa | 繋がり: | 通しなさい、フランジを付けたようになりなさい、かっこに入れなさい（任意） |
| ハイライト: | 工業用磁歪式レベル計、トップマウント型磁歪式液面計,Top Mounted Magnetostrictive Liquid Level Meter |
||
より広い適用性磁歪式液面計 強い信頼性産業用アプリケーション
優れた安全性設置とメンテナンスが簡単な磁歪式液面計動作原理

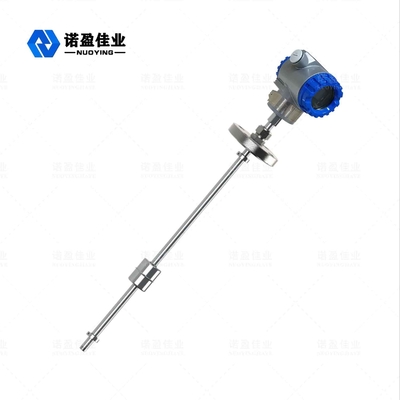

図示のように、磁歪式液面計は、測定ロッド、電子チャンバー、および測定ロッドに取り付けられた非接触浮動ボールで構成されています。
測定棒には磁歪線（導波線）が取り付けられています。測定ロッドは非磁性のステンレス鋼管でできており、導波線を保護しています。機器が動作しているとき、電子チャンバー内のパルス発生器は、ワイヤを介して送信される開始パルスを送信し、移動する回転磁場を生成します。この磁場がフロート ボール内の永久磁場と出会うと、磁歪伸縮効果が発生し、誘導波ワイヤがねじれ、2 方向に伝達される一定速度の機械波が生成されます。測定ロッドの端に到達した機械波は、ダンパーによって吸収されます。電子チャンバーに戻ってきた機械波は、電子チャンバーに取り付けられたエネルギーピックアップデバイスによって感知され、対応する電流パルスに変換されます。エネルギー ピックアップ デバイスは、2 つのパルス間の時間差を計算して、液体レベルを正確に測定します。
磁歪式液面計デザインの特徴
◎多様なプローブ形態、プロセス接続形態、生産材料のカスタマイズが可能で、適用範囲が広がります。
◎高い信頼性：磁歪式液面計は導波管原理を採用しているため。変換器全体は、測定媒体と非接触のステンレス鋼管に封入されています。センサーは確実に機能し、長寿命です。
◎高精度：磁歪式液面計は導波管パルスで動作するため、測定変位は作業中の開始パルスと終了パルスの時間を測定することで決定されるため、測定精度は高く、分解能は0.01％より優れていますFSは、他のセンサーでは実現が難しい精度です。
◎優れた安全性：磁歪式液面計は防爆性能が高く、本質安全防爆構造で安全に使用でき、特に化学原料や可燃性液体の測定に適しています。手動測定の不安を解消するため、測定中にタンクカバーを開ける必要はありません。
◎磁歪式液面計は設置とメンテナンスが容易です：磁歪式液面計は、一般にタンク上部の既存のパイプオリフィスを通して設置され、特に地下貯蔵タンクおよび稼働中の貯蔵タンクの設置に適しています。インストールプロセス中の通常の生産には影響しません。
磁歪式液面計 製品パラメータ
| 典型的なアプリケーション | 液体 |
| 製品モデル | NYCZ500 |
| プローブロッドの材質 | 304、316 (オプション) |
| 測定範囲 | 0-50~5000mm (ケーブルタイプ: 25m) |
| 測定精度 | +0.5mm |
| プロセス温度 | - 40~+200 ℃ 周囲温度: - 40~+80 ℃ 温度の影響: ± 0.5 ℃ |
| 反応時間 | 0.2~5ms |
| プロセス圧力 | - 0.1~+10.0MPa |
| プロセス接続 | ネジ、フランジ、ブラケット (オプション) |
| 電気的インターフェース | M20×1.5、G3/4インチ |
| 供給電力 | DC24V、AC220V（オプション） |
| 信号出力 | 4...20mA/ハート/RS485 |
| 現場での展示 | 液晶（オプション） |
| 保護等級 | IP65 |
| 防爆グレード | Exia II CT6 (証明書の詳細) |
磁歪式液面計製品の用途
産業分野における液面計測・制御
化学プロセスの液面制御 医薬品タンクの液面制御
飲食物タンク制御ダムの水位監視
飲料水および下水処理における油水界面の計測と制御
ガソリンスタンドの計量管理システムのその他の液面計測と制御
