商品の詳細:
|
典型的な適用: | 複雑なプロセス適用(Stongの腐食) | プロダクト モデル: | NYRD805 |
---|---|---|---|

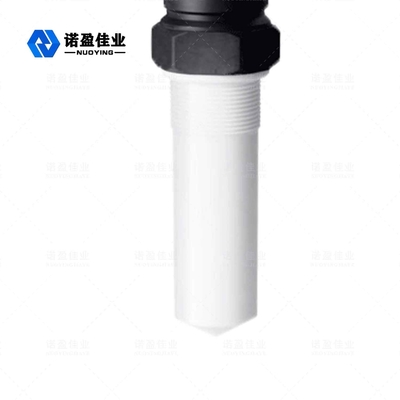

アンテナ タイプ: | 棒のタイプ(PFTE) | アンテナ材料: | 304、PTFE |
測定範囲: | 10m、20m (カスタマイズされる) | プロセス温度: | -40°C~+130°C (above130 °Cはカスタマイズした) |
プロセス圧力: | -0.1~0.3Mpa (カスタマイズされる) | 測定の正確さ: | 0.05%~0.1% F.S |
ハイライト: | 非接触のレーダーのタイプ レベルの送信機,棒のタイプ レーダーの液体の水平なセンサー,産業レーダーの水平なメートル26ghz |

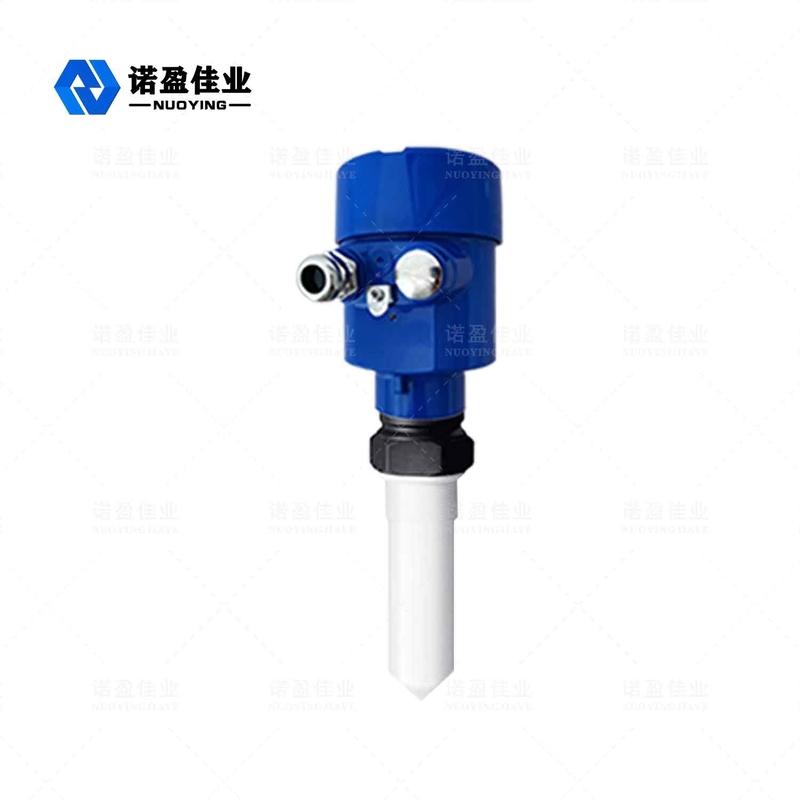

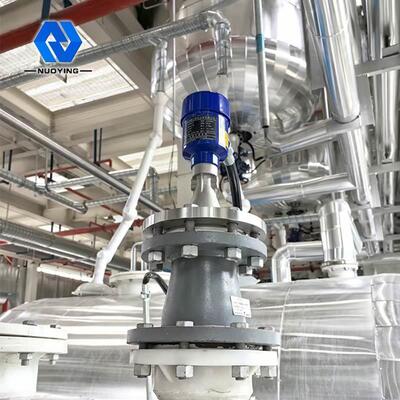

26GHzレーダーの水平なメートルを取付けること容易な密集した構造によっては非汚染産業Applicatonsが接触しない
泡の広く影響されないAnti-Corrosion 26GHzレーダーの水平なメートルAdaptbilityの運営原則によって
レーダーの水平なメートルNYRD80Xのserieセンサーは26GHz 80メートルの最高の測定範囲が付いている高周波レーダーのタイプ レベルの計器、である。アンテナは更に最大限に活用され、新しく速いマイクロプロセッサは高い比率で器械がリアクターおよび固体サイロのようなある複雑な測定の条件に使用することができるように信号の分析および処理を行うことができる。
そのアンテナはアンテナを通して下方に送信される狭いマイクロウェーブ脈拍を送信する。脈拍の波は測定された媒体の表面に達するとき、反射し返され、アンテナ システムによって再度受け取られる。信号は電子回路の部品に送信され、水平な信号(脈拍の伝播の速度が電磁波のための非常に速いに自動的にであるので、ターゲットに達し、反射の後で受信機へ戻るためにかけられる時間ほとんど即時である)変えられる。
26GHzレーダーの水平なメートルの設計特微
◎取付けること容易な小さいアンテナ サイズ;非接触のレーダー、摩耗無し、汚染無し。
◎腐食および泡からほとんど自由;それは中型密度、温度および圧力の変更によって影響されない。また、強い塵
環境は高周波水平なメートルの操作に多少影響する。
◎より短い波長、傾向がある固体表面のためのよりよい反射。
◎小さいビーム角およびエコー信号を高め、干渉を避けるのを助ける集中されたエネルギー。
◎小さいタンク測定の性能をよくするより小さい測定の不感区域の鉛。
◎変動、それはの場合には高いSN比、よりよく行うことができる。
◎高周波、それは固体および低い比誘電率媒体を測定するための最もよい選択である。
26GHzレーダーの水平なメートル プロダクト変数
典型的な適用 | 複雑なプロセス適用(Stongの腐食) |
プロダクト モデル | NYRD805 |
アンテナ タイプ | 棒のタイプ、 |
アンテナ材料 | 304、316、PP、PFA |
測定範囲 | 10m、20m、30m、35m、40m、80m |
測定の正確さ | 0.05%~0.1%人のF.S |
プロセス温度 | 40~+130 ℃、- 40~+150 ℃、- 40~+26 ℃、40~+℃ |
プロセスPresure | 0.1~0.3MPa、- 0.1~2.0MPa、- 0.1~4.0MPa |

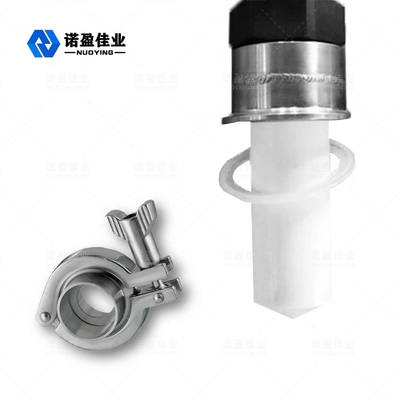

プロセス関係 | 糸、ブラケット、フランジ、衛生クランプ(任意) |
電気インターフェイス | M20 X 1.5の1/2の" NPT |
供給力 | 24VDC (二線式、四線式)、220VAC |
信号の出力 | 4-20 mA /HART/RS485/Modbus..。 |
保護等級 | IP67、IP68 (任意) |
耐圧防爆等級 | Exia II CT6 Ga、Exd II CT6 GB (証明書の細部) |
