商品の詳細:
|
典型的な適用: | 液体レベルおよびインターフェイス測定 | プロダクト モデル: | NYCZ500 |
---|---|---|---|
アンテナ フォーム形式: | ケーブルの、の棒 | アンテナ形態材料: | 304、316 |
測定の正確さ: | ±0.5mm | プロセス圧力: | -0.1 ~10 MPa |
プロセス関係: | フランジ(任意)) | 耐圧防爆等級: | Exia II CT6Ga、Exd II CT6Gb (細部については証明書を見なさい) |

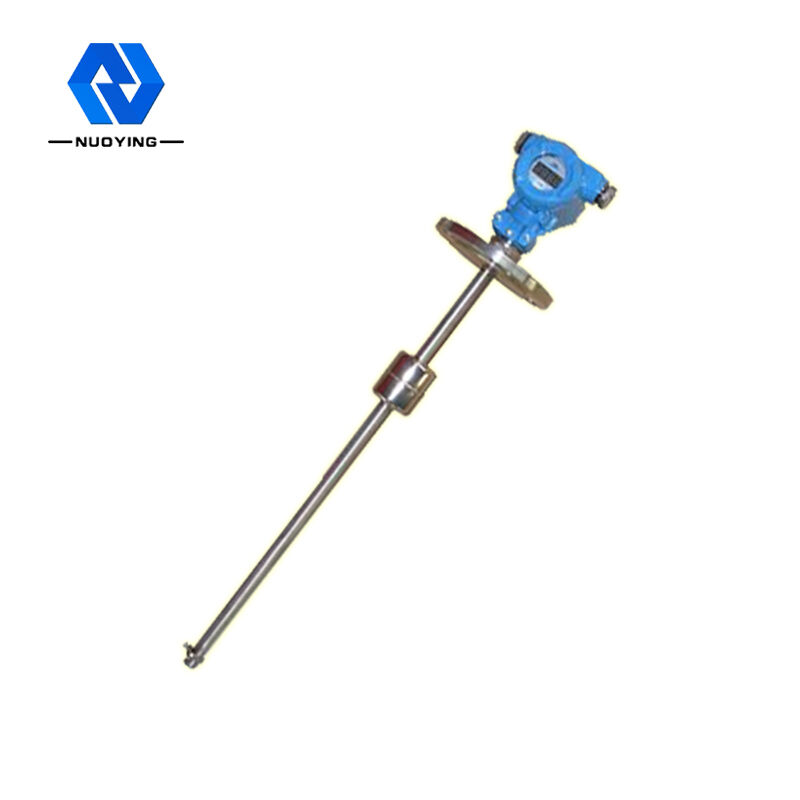

ハイライト: | フランジの磁気ひずみのレベル ゲージ,棒のタイプ磁気ひずみの液体水平なメートル,磁気ひずみの液体のレベル ゲージ0.5mm |

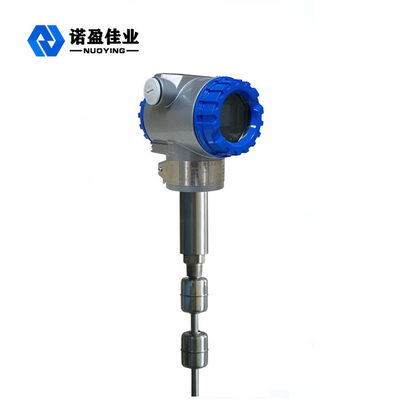

高精度な磁気ひずみの液体水平なメートルの容易な取付け
磁気ひずみの液体水平なメートルの働き原則
磁気ひずみの液体水平なメートルの仕事が、電子部屋のパルス発生器開始脈拍を送り出す時。開始脈拍が導波管ワイヤーで送信されるとき、磁界が導波管ワイヤーの方向に沿って先に行く回転は発生する。磁界が浮遊球の永久的な磁界に会うとき一定した速度の機械波を発生させるために、ねじれる導波管ワイヤーは磁気ひずみの効果により発生する。この機械波は2方向で広がる。測定棒の端に達する機械波はダンパーによって吸収される。電子大箱の方向に戻って送信される機械波は電子大箱に取付けられ、対応する現在の脈拍に変えられるエネルギー積み込みのメカニズムによって感じられる。エネルギー積み込みのメカニズムはそれから正確に測定された液体レベルの高さを測定するために2つの脈拍間の時差を計算する。
磁気ひずみの液体水平なメートルの設計特微
◎多数の調査の形態、多数プロセス関係の形態、多数の製造材料およびカスタマイズ可能な設計のより広い適用の可能性、
◎強い信頼性:磁気ひずみの液体のレベル ゲージが導波管の主義を採用するので、機械移動可能な部分がない、そう摩擦および摩耗がない。全コンバーターは測定媒体と無接触であるステンレス鋼の管で囲まれている。センサーは確実に働き、長い耐用年数を過す
◎高精度:導波管の脈拍を磁気ひずみの液体レベル メートルの使用が開始脈拍および終わりの脈拍の時を測定すること、従って定められるので測定の正確さによって、測定された変位高く、決断は他のセンサーによって達成しにくいの0.01% FSよりよい、
◎高い安全:磁気ひずみの液体水平なメートルに高い耐圧防爆性能、本質的安全耐圧防爆、安全使用があり、化学原料および可燃性液体の測定のために特に適している。手動測定の危険を避けるために測定の間にタンク カバーを開ける必要性がない。
◎磁気ひずみの液体水平なメートルは取付け易く維持すること容易、:磁気ひずみの液体水平なメートルは操作に入った、正常運営はインストール プロセスの間に影響されることができない地下の貯蔵タンクおよび貯蔵タンクの取付けのために適したタンク トップで既存の管開口部を通して一般に、特に取付けられ
磁気ひずみの液体水平なメートルの技術的な変数
典型的な適用 | 液体、インターフェイス測定 |
プロダクト モデル |
NYCZ500 |
アンテナ形態 |

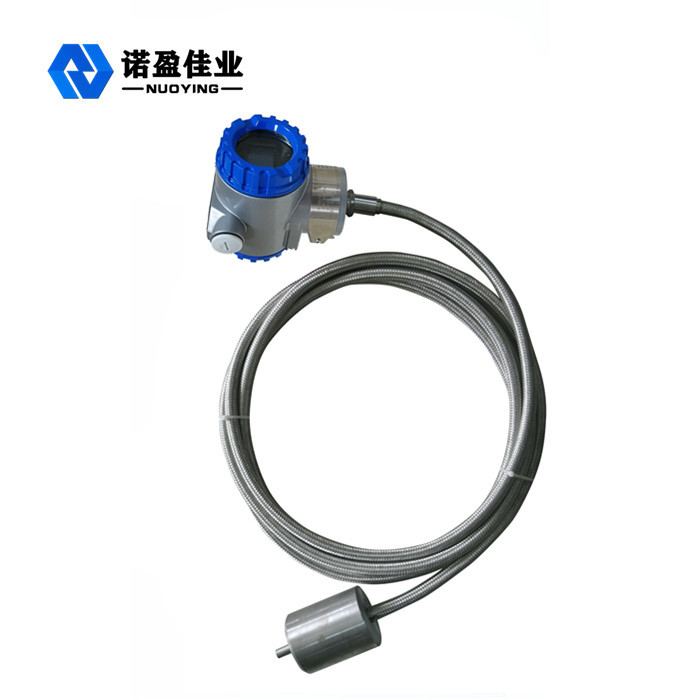

ケーブル、棒のタイプ |
アンテナ材料 |
304,316 |
測定範囲 | 0-50m~5000mm (ケーブル:25m) |
測定の精密 | ±0.5mm |
電源 | 24VDC (2ライン、4ライン)、220VAC |
信号の出力 |
4… 20mA/HART/RS485/Modbus… |
現在の働くこと |
4… 20mA |
負荷特徴 | 流れが出力のとき、最大負荷の抵抗は600Ωである;電圧が出力のとき、最大負荷の抵抗は2mAである |
プロセス温度 | -40~+200℃ |
応答時間 | 0.2~5ms |
プロセス圧力 | -0.1~10.0MPa |
プロセス関係 | ねじ、ブラケット、フランジ(選択可能な) |
決断の比率 | ±1mm |
保護のレベル | IP65、IP67、IP68 (選択可能な) |
耐圧防爆等級 | Exia II CT6 Ga、Exd II CT6 GB (細部については証明書を見なさい) |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
