商品の詳細:
|
典型的な適用: | 液体の、固体粉 | プロダクト モデル: | NYRD701 |
---|---|---|---|
エコーの見本抽出: | 55 times/s | プロセス温度: | -40~ +130°C |
電気インターフェイス: | M20×1.5の½ 「NPT | プロセス圧力: | (- 0.1~4) MPa |
耐圧防爆等級: | ExiaIICT6Ga | アンテナ形態: | 単一ケーブル、単一の棒 |
ハイライト: | マイクロプロセッサは波のレーダーの水平な送信機を導いた,固体粉によって導かれるレーダー水平なセンサー,4MPaレーダーの液体水平なセンサー |

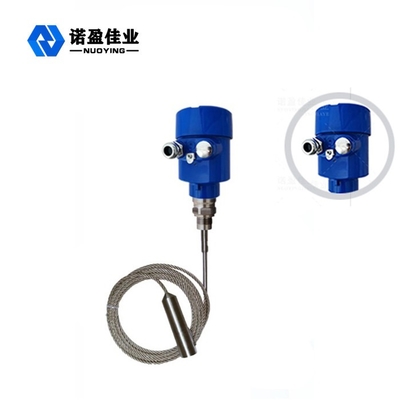

高度マイクロプロセッサは複雑な適用のための波のレーダーの水平なメートルを導いた
複雑な適用のための高度マイクロプロセッサ導かれた波のレーダーの水平なメートルの働く原則
導かれた波のレーダーによって出る防食剤およびマイクロウェーブ脈拍は検出の部品(鋼鉄ケーブルか鋼鉄棒)に沿って広がり、テスト メディアに出会う。比誘電率、それによりの突然の変更が原因で反射を引き起こし、パルス エネルギーの一部分は反射し返される。送信された脈拍と反映された脈拍間の時間間隔は測定された媒体の間隔に比例している。
入力処理
測定のequiptmentである導かれた波のradartoolは時間旅行の関係を目指した。701糸及びフランジの反Corrtsion波は光速にレーダー波の操業を導き、移動時間は電子部品によって目的のレベル信号に変えることができる。賢いanfのfuctionalの調査はケーブルまたは棒の調査に沿う高頻度脈拍そしてプロパゲートを出す。
出力処理
タンク高さEのような空の位置を書き入れることによって(=ゼロ)、自動的におよびdyメートルを、合わせる完全なタンク高さF (=フル レンジ)およびある適用変数は4-20mA出力に相当して測定環境に、適用変数。
複雑な適用のための高度マイクロプロセッサ導かれた波のレーダーの水平なメートルの設計特微
◎導かれた波のレーダーの目的のレベルのメートルは測定に、highly-accurated測定接触する、高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術をより正確な測定試みる。のほかに、導かれる波のレーダーは中型の温度および付着のような外部環境によって影響されない。
◎70-Xシリーズは波のレーダーの目的のレベルのメートルをversprocessの接続モードおよび検出モジュールのタイプによる多目的な複雑な働く条件および適用のために適している導いた。例えば:高温の、高圧力をかけられたおよび低い比誘電率媒体。
◎脈拍の働くmoder、低い放出力は腐食物、非金属容器および非ステンレス鋼の大きい変化に、人体および環境への粗悪度取付けることができない。
複雑な適用のための高度マイクロプロセッサ導かれた波のレーダーの水平なメートルの技術的な変数
典型的な適用 | 液体(付着、高温および高圧、作り付けのヒート・コイル、梯子、浮遊版) |
塵(フライ アッシュ、石灰岩の粉) | |
固体(小粒子、穀物、砂利、砂) | |
プロダクト モデル | NYRD701 |
アンテナ形態 | ケーブル タイプ、棒のタイプ、二重ケーブル タイプ、二重棒のタイプ、波ガイド管のタイプ |
アンテナ材料 | 304、316 |
エコーの見本抽出 | 55回/s |
測定範囲 | 6m、30のm |
測定の正確さ | 0.05% | 0.1% F.S |
電源 | 24VDC (二線式、四線式)、220VAC |
信号の出力 | 4…20mA/HART/RS485/Modbus… |
プロセス温度 | -40~ +130°Cの-40~ +250 °C、- 40~ +500 °C |
プロセス圧力 | -0.1~2.0MPa、- 0.1~4.0MPa |
プロセス関係 | 糸、ブラケット、フランジ、クランプ(任意) |
電気インターフェイス | M20×1.5の½ 「NPT |
保護等級 | IP 65、IP 67、IP 68 |
耐圧防爆等級 | ExiaIICT6Ga、ExdIICT6Gb (細部については証明書を見なさい) |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
