商品の詳細:
|
| モデル: | NYRD702 | 反復性: | ± 3mm |
|---|---|---|---|
| 決断: | 1mm | 見本抽出: | エコー55のサンプル/s |
| 出力電流信号: | 4-20mA | 爆発のレベル: | EXiaIICT6 Ga |
| 環境条件: | -40 ℃ | +80 ℃ | 頻度: | 100MHZ-1.8GHZ |
| ハイライト: | ステンレス鋼のレーダーの水平な送信機,四線式レーダーの水平な送信機,20mAレーダーの液体レベルの送信機 |
||

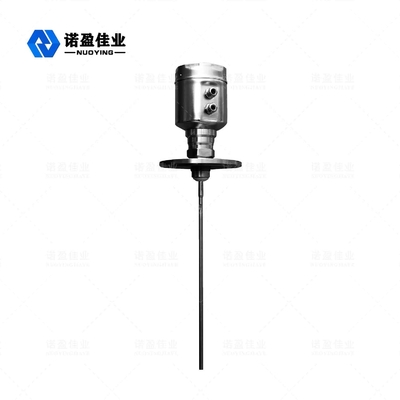

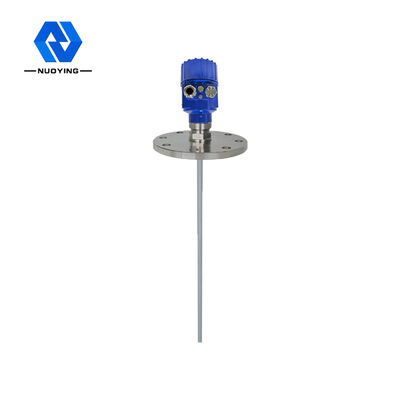

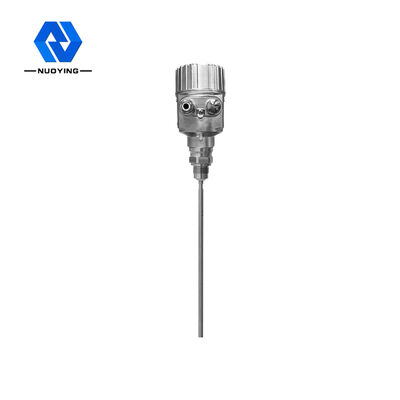

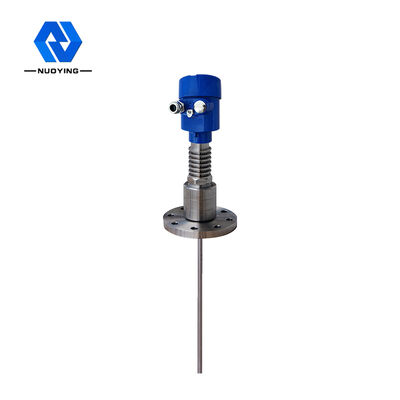

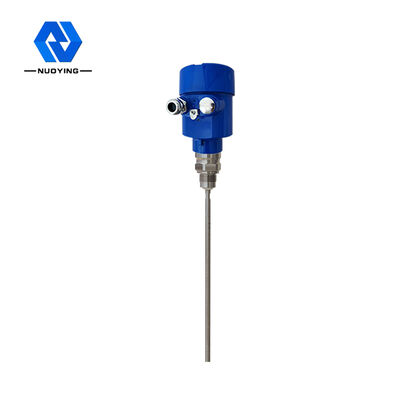

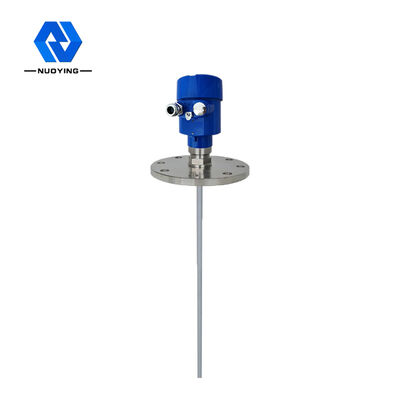

ステンレス鋼のNYRD702レーダーの水平な送信機4-20mA/HART （二線式/四線式）
ステンレス鋼のNYRD702レーダーの水平な送信機
導かれた波のレーダーの水平なメートルは時間領域の反射（TDR）の原則に基づく水平なメートルである。輸出高および輸入高を避けなさい。光速の鋼鉄ケーブルまたは調査に沿うレーダーのレベル ゲージ プロパゲートの電磁石脈拍。金属およびプラスチック缶のために、メートルはタンクの内部の壁に触れない。金属タンクがタンクの中心に、レベル ゲージ取付けられていれば。水平なメートルの脈拍の部分はエコーを形作り、同じ道に沿う脈拍の送信機に戻るために反映される。権利の図表は液体の水平な測定のために主に使用されるrod-shapedレーダーの取付けを示す。測定された媒体の送信機と表面間の間隔はその期間の間に脈拍の伝播時間に比例して、液体の水平な高さは計算される。センサーはタンク底で屋根の中心に測定できる、円錐形のための容器の底取付ける、ことができる。
ステンレス鋼のNYRD702レーダーの水平な送信機の技術的な変数
| 変数 |
頻度:100MHZ-1.8GHZ 測定範囲:-ケーブル:0-30m;同軸棒:0-6m 応答の速度:0.2S （実際の使用法によって） 正確さ: <0> |
| 通信用インタフェース | 雄鹿の通信プロトコル |
| 反復性 | ± 3mm |
| 決断 | 1mm |
| 見本抽出 | エコー55のサンプル/s |
| 出力電流信号 | 4-20mA/HART |
| プロセス関係 |
フランジDN50、DN80、DN100、DN150 |
| プロセス圧力 | -1 | 40bar |
| 力 |
力:24VDC （± 10%）、さざ波電圧:1Vpp パワー消費量:最高22.5mA |
| 環境条件 | -40 ℃ | +80 ℃ |
| 保護等級の収容 | IP68 |
| 爆発のレベル | EXiaIICT6 Ga |
| 器械使用の電源および信号の出力ワイヤー関係 |
2中心によって保護されるケーブルの共有 ケーブルの記入項目:2 M20 × 1.5 （5 - 9mmのケーブルの直径） |
※のノート:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる!
