商品の詳細:
|
測定範囲: | 6m | アンテナ材料: | 304 (任意) |
---|---|---|---|
電気インターフェイス: | M20×1.5、1/2 NPT | エコーの見本抽出: | 55 times/s |
中型の温度: | -40~+130℃ | プロセス圧力: | -0.1~0.3MPa |
典型的な適用: | 液体、特に低い比誘電率、動揺および他の複雑な適用 | ||
ハイライト: | 液体の導かれた波の水平な送信機6m,導かれた波のレーダーの水平なトランスデューサー,液体レーダーのレベル ゲージ |

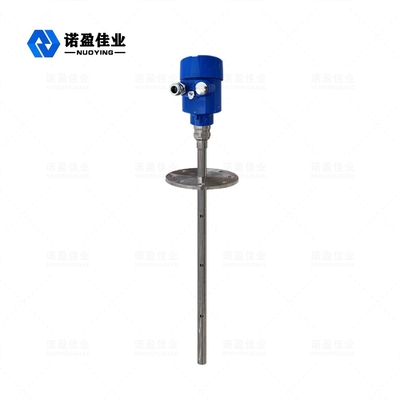

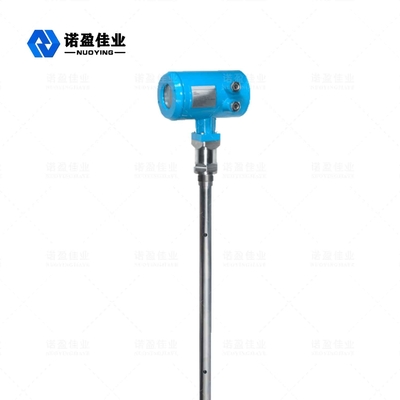

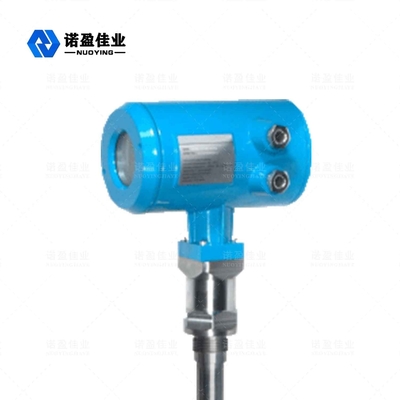

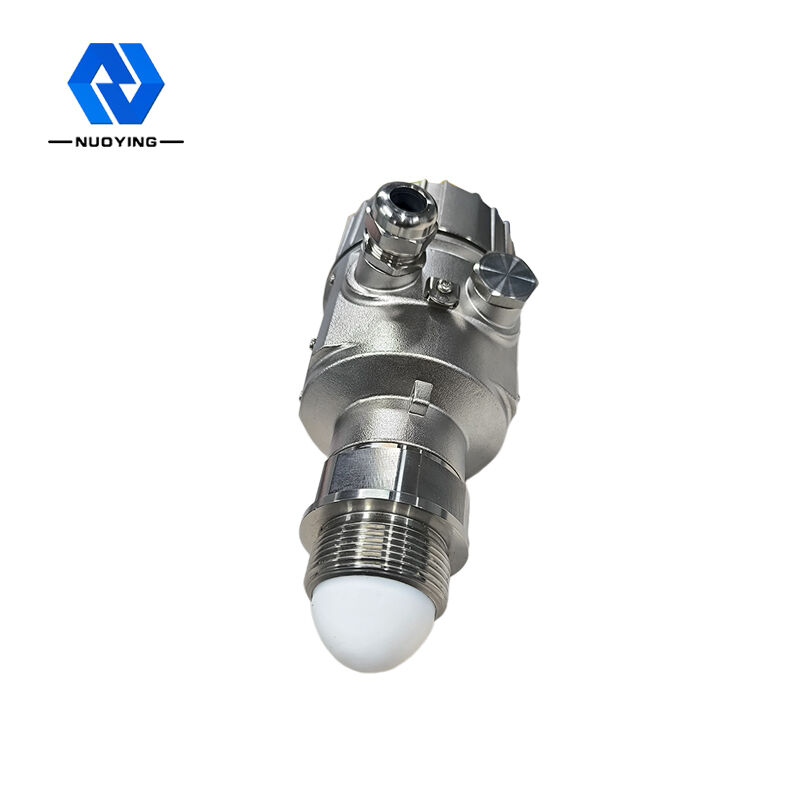

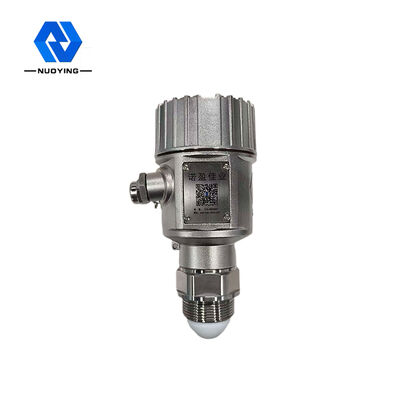

人体6mの液体の導かれた波NYRD704のレーダーの水平な送信機に非有害
NYRD704レーダーの水平な送信機の働き主義
導かれた波のレーダーは検出の部品(鋼鉄ケーブルか鋼鉄棒)に沿って移動する高周波マイクロウェーブ脈拍を出す。測定された媒体に出会うとき、パルス エネルギーの一部分は比誘電率の引き起こす反射によりの突然の変更が反射し返された原因である。出された脈拍と反映された脈拍間の時間間隔は測定された媒体の間隔に比例している。
入力:
導かれた波のレーダーは時間旅行の原則に基づく計器である。レーダー波は光速で伝わり、移動時間は電子工学によって水平な信号に変えることができる。調査は高周波脈拍を出し、ケーブルまたは棒の調査に沿って広める。脈拍は物質的な表面に出会うとき、反射し返され、水平な信号に間隔信号を変える器械の受信機によって受け取られる。
反映された信号は器械の電子回路部品にケーブルまたは棒の調査に沿って送信される。マイクロプロセッサは信号を処理し、物質的な表面でマイクロウェーブ脈拍によって発生するエコーを識別する。
エコー信号の正しい同一証明は脈拍ソフトウェアによって行われる。物質的な表面への間隔Dはパルス時間旅行Tに比例している:
D = Cの× T/2 (Cは光速である)。
空タンクからの間隔Eが知られているので、物質的なレベルLは次のとおりである:
L = E-D
出力:
それは空タンク高さE (=ゼロ ポイント)、完全なタンク高さF (=フル・スケール)およびある適用変数を入れることによって置かれる。適用変数は測定の環境に自動的に器械を合わせ、4-20mA出力に対応する。
NYRD704レーダーの水平な送信機の設計特微
1.Intelligentレーダーの水平なメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術を採用する。接触の測定、高い測定の正確さ、より正確な測定。その間、導かれた波のレーダーは中型の温度および付着のような外的な温度によってanti-adhesiveそして影響を与えられなくて。
2.いろいろなプロセス関係方法および検出のエレメント タイプは70Xシリーズを導いたさまざまで複雑な働く条件および適用のために適した波のレーダーのレベルのメートルを作る。高温のような、高圧、低い比誘電率媒体。
3.Adopting脈拍の働きモードは、プロダクト極端に低い力を出し、さまざまな人体および環境に無害である非金属容器に取付けることができるおよび金属。
NYRD704レーダーの水平な送信機の技術的な変数
典型的な適用 | 液体、特に低い比誘電率、動揺および他の複雑な適用 |
アンテナ材料 | 304 (任意) |
測定範囲 | 6m |
測定の正確さ | 0.05%-0.1%F.S |
電源 | 24VDC (2ライン、4ライン) |
中型の温度 | -40~+130℃ |
プロセス圧力 | -0.1~0.3MPa |
プロセス関係 | 糸、フランジ(任意) |
保護レベル | IP67 |
耐圧防爆等級 | Exia II CT6 (任意) |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
注:ユーザーの特定の条件に従ってカスタマイズされた設計プロダクトはある場合もある。
