商品の詳細:
|
典型的な適用: | 液体の水平な測定 | アンテナ材料: | 304、316L (任意) |
---|---|---|---|
測定範囲: | 0-50~5000mm (ケーブル タイプ:25m) | 電源: | 24VDC (2ライン、4ライン)、220VAC |
プロセス温度: | -40~+200℃ | プロセス圧力: | -0.1~10.0MPa |
プロセス関係: | 通しなさい、フランジを付けたようになりなさい、かっこに入れなさい(任意) | 信号の出力: | 4… 20mA/HART/RS485… |
ハイライト: | 液体磁気水平な送信機,Homeothermyの液体のレベル ゲージ,磁気水平な送信機20mA |

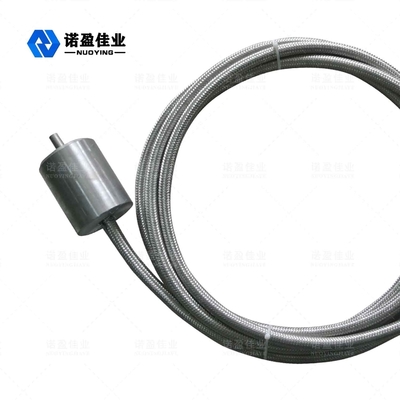

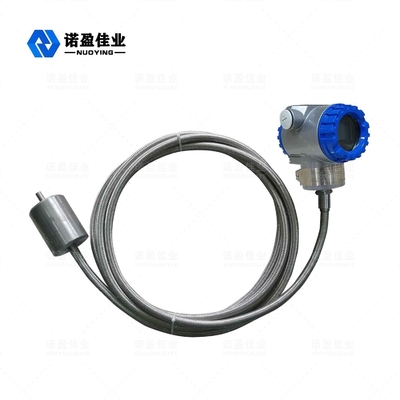

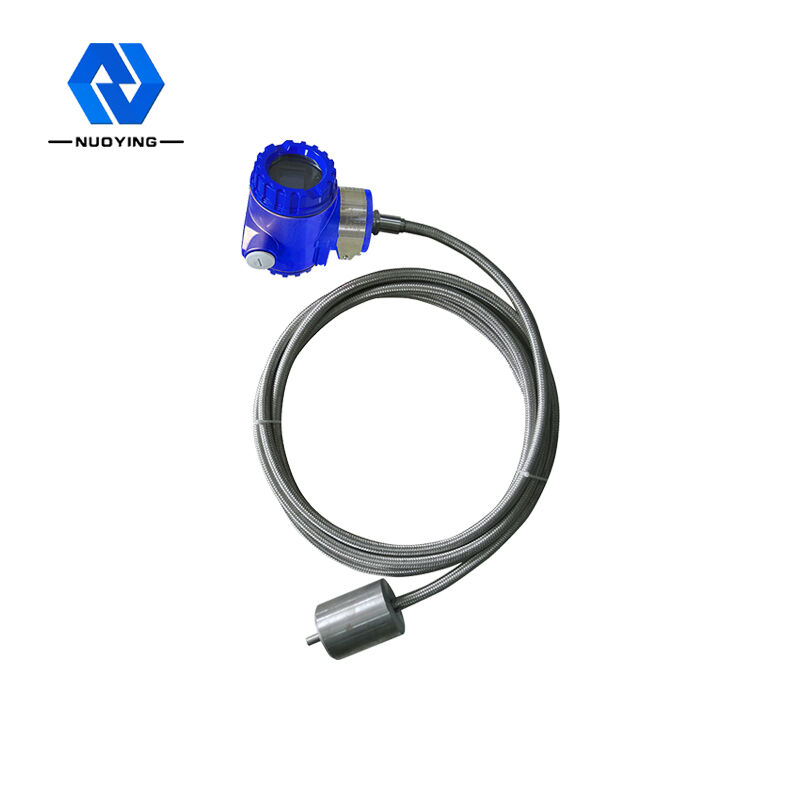

20mA Homoeothermyの液体NYCZ500磁気ひずみの液体水平なメートル
NYCZ500磁気ひずみの液体水平なメートルの働き主義
磁気ひずみの水平なメートルの働く原則は図で示されている。プロダクトは測定棒の測定棒、電子コンパートメントおよび無接触浮遊球から主に成っている。測定棒は磁気ひずみワイヤー(導波管ワイヤー)が装備され、棒は導波管ワイヤーを非常によく保護する非磁気ステンレス鋼の管から成っている。磁気ひずみの水平なメートルの仕事が、電子コンパートメントのパルス発生器開始脈拍を送り出す時。この開始脈拍は導波管ワイヤーで送信されるとき、導波管ワイヤーの方に進む回転磁界を発生させる。この機械波は2方向、ダンパー、電子大箱に取付けられ、対応する現在の脈拍に変えられるエネルギー積み込みのメカニズムによって電子大箱の方向に戻って感じられる伝わり正確に測定された液体レベルの高さを測定するためにエネルギー積み込みのメカニズムが2つの脈拍間の時差を計算する機械波によって測定棒の端に吸収される達する機械波で広がる。
NYCZ500磁気ひずみの液体水平なメートルの設計特微
1. より広い適用の可能性、いろいろな調査の形態、いろいろプロセス関係の形態、いろいろな生産材料は、カスタマイズされた設計である場合もある;
2. 信頼性:磁気ひずみの水平なメートルが導波管の主義を採用するので、機械可動部分が、そうそこにある摩擦、摩耗がない。全体のコンバーターはステンレス鋼の管および測定の中型の無接触、信頼できるセンサーの仕事、長い生命で囲まれている。
3. 高精度:磁気ひずみのレベルのメートルが導波管の脈拍を使用するので、測定された変位は開始脈拍および終りの脈拍の時の測定によって定められる、従って測定の正確さは高く、決断は他のセンサーとの正確さを達成して困難の0.01%FSよりよい。
4. よい安全:磁気ひずみの水平なメートルに適した高い耐圧防爆性能が、化学材料および可燃性液体の測定のために、特に使用すること本質的に安全、安全なはある。測定する場合の手動測定の危険を避けるタンクのふたを開ける必要性無し。
5. 磁気ひずみの水平なメートルは取付け易く維持しやすい、:磁気ひずみの水平なメートルは作動中地下の貯蔵タンクおよびタンクの取付けのために既に適したタンクの上の既存の開口部を通して一般に、特に取付けられインストール プロセスの間に正常な生産に影響を与えることができない。
NYCZ500磁気ひずみの液体水平なメートル技術的な変数
典型的な適用 | 液体の水平な測定 |
アンテナ形態 | 調査のタイプ、ケーブル タイプ |
アンテナ材料 | 304、316L (任意) |
測定範囲 | 0-50~5000mm (ケーブル タイプ:25m) |
測定の正確さ | <0.25% (Range<20m) |
測定の角度 | 10° |
電源 | 24VDC (2ライン、4ライン)、220VAC |
プロセス温度 | -40~+200℃ |
プロセス圧力 | -0.1~10.0MPa |
プロセス関係 | 通しなさい、フランジを付けたようになりなさい、かっこに入れなさい(任意) |
信号の出力 | 4… 20mA/HART/RS485… |
現在の働くこと | 4… 20mA |
負荷特徴 | 現在の出力のための最大負荷の抵抗600Ω;電圧出力のための最大負荷の抵抗2mA |
応答時間 | 0.2-5ms |
保護レベル | IP65、IP67、IP68 (任意) |
耐圧防爆等級 | ExiaCT6Ⅱ Ga;ExiaのⅡ CT6 GB |
NYCZ500磁気ひずみの液体水平なメートルの塗布分野
1. 産業分野水平な測定および制御
2. タンク水平な測定および制御
3. 化学的方法の液体のレベル コントロール
4. 薬剤タンクの液体のレベル コントロール
5. 食糧および飲料タンク制御
6. ダムの水位の監視
7. 飲料水および汚水処理
8. オイル水インターフェイス測定および制御
9. 給油所のメーターで計る管理システム
10. 他の液体水平な測定および制御…
