商品の詳細:
|
典型的な適用: | 液体、塵の混合無し | アンテナ材料: | ポーランド人のタイプ、PTFE、304 (任意) |
---|---|---|---|
測定範囲: | 6m | 中型の温度: | -40~+130℃、- 40~+250℃ |
プロセス関係: | 糸、フランジ(任意) | 測定の正確さ: | 0.05%-0.1%F.S |
プロセス圧力: | -0.1~4.0MPa | ||
ハイライト: | IP67はレーダーの水平な送信機を導いた,液体の導かれたレーダーの水平な送信機,6mのレーダーのタイプ レベルの送信機 |

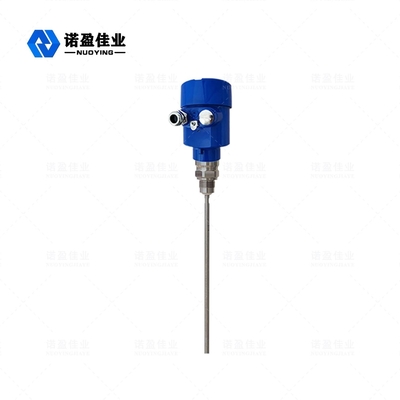

IP67液体、塵NYRD702の混合はレーダーの水平な送信機を導かなかった
NYRD702はレーダーの水平な送信機の働き主義を導いた
検出の部品(鋼鉄ケーブルか鋼鉄棒)に沿う導かれた波のレーダー プロパゲートによって送られる高周波マイクロウェーブ脈拍。測定された媒体に出会うとき、それにより引き起こす比誘電率の突然の変更による反射およびパルス エネルギーの一部分は反射し返される。送信された脈拍と反映された脈拍間の時間間隔は測定された媒体からの間隔に比例している。
入力:
反映された信号はケーブルまたは棒の調査に沿う器械の電子回路に送信される。マイクロプロセッサは信号を処理し、物質的な表面でマイクロウェーブ脈拍によって発生するエコーを識別する。正しいエコーの信号認識は脈拍ソフトウェアによって完了する。
物質的な表面からの間隔Dはパルス時間旅行Tに比例している:
D=C×T/2 (Cは光速である)。
空タンクの間隔Eが知られているので、物質的なレベルLは次のとおりである:
L=E-D
出力:
それは空タンク高さE (=ゼロ ポイント)、完全なタンク高さF (=フル・スケール)およびある適用変数の入力によって置かれる。適用変数は4-20mA出力に相当して測定の環境に自動的に器械を、合わせる。
NYRD702はレーダーの水平な送信機の設計特微を導いた
1.The理性的なレーダーの水平なメートルは高度のマイクロウェーブ加工技術および独特なエコーの発見のエコーの加工技術を採用する。接触の測定、高い測定の正確さ、より正確な測定。同時に、導かれた波のレーダーは付着に対して抵抗力があり、中型の温度および付着のような外的な温度によって影響されない。
2.検出の部品はのいろいろなプロセス接続モードそしてタイプ70Xシリーズを導いたさまざまで複雑な働く条件および適用のために適した波のレーダーのレベルのメートルを作る。高温、高圧および低い比誘電率媒体のような。
3.With脈拍の働きモードに、プロダクト極端に低い放出力があり、さまざまな金属および非金属容器に人体および環境への害なしに、取付けることができる。
NYRD702はレーダーの水平な送信機の技術的な変数を導いた
典型的な適用 | 液体、塵の混合無し |
アンテナ材料 | ポーランド人のタイプ、PTFE、304 (任意) |
測定範囲 | 6m |
測定の正確さ | 0.05%-0.1%F.S |
電源 | 24VDC (2ライン、4ライン) |
中型の温度 | -40~+130℃、- 40~+250℃ |
プロセス圧力 | -0.1~4.0MPa |
プロセス関係 | 糸、フランジ(任意) |
保護レベル | IP67 |
耐圧防爆等級 | Exia II CT6 (任意) |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
注:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
NYRD702はレーダーの水平な送信機の塗布分野を導いた
1.Power植物:貯蔵所、サイロ ポンプ、蒸気のひしゃく、灰の貯蔵、オイル タンク、等。
2.Oilfield:粗野な石油貯蔵タンク、精製された石油貯蔵タンク、解決タンク、下水タンク、等。
3.Chemical:原油の蒸留塔、原料のサイロ、中間サイロ、反作用タンク、アンモナル タンク、等。
4.Metallurgy:原料のサイロ、補助物質的なサイロ、電気分解細胞の緩衝タンク、等。
5.Pharmaceuticals:中国の薬剤の貯蔵タンク、分離器、発酵タンク、等。
6.Paper:原料のサイロ、貯蔵タワー、乾燥ドラム、化学物質的な貯蔵のサイロ、等。
7.Other:石切り場、環境保護、造船業および他の企業。
