商品の詳細:
|
典型的な適用: | 強い腐食性の液体 | アンテナ材料: | PFA (任意) |
---|---|---|---|
測定範囲: | 30m | 中型の温度: | -40~+130℃ |
プロセス圧力: | -0.1~1.0MPa | プロセス関係: | フランジ(任意) |
信号の出力: | 4… 20mA/HART/RS485/Modbus… | 電気インターフェイス: | M20×1.5、1/2 NPT |
ハイライト: | 棒のタイプ レーダーの水平なセンサー,26GHz液体圧力送信機,レーダー液体圧力センサー |

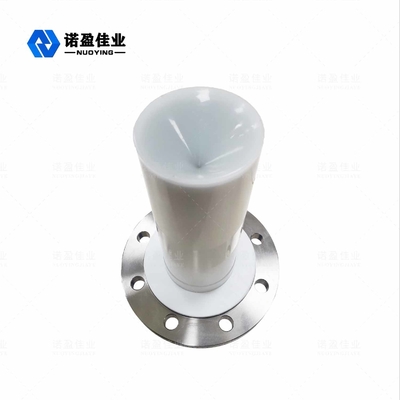

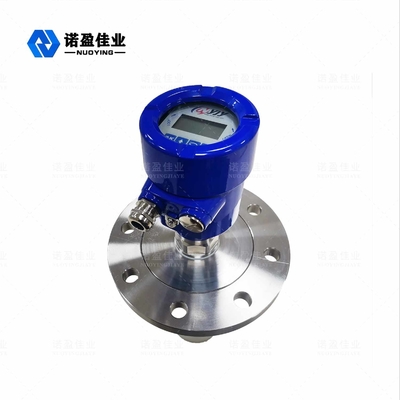

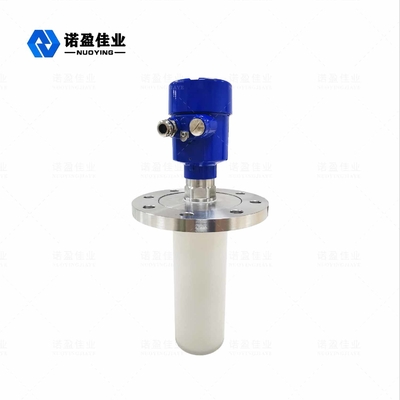

棒のタイプ液体26GHz NYRD86のレーダーの水平な送信機
26GHz NYRD86のレーダーの水平な送信機の働き主義
レーダーの目的の位置のアンテナはアンテナを通して下方に送信される狭いマイクロウェーブ脈拍を出す。脈拍の波は測定された媒体の表面に触れた後、反射し返され、アンテナ システムによって再度受け取られる。信号は電子回路の部品に送信され、目的のレベル信号(脈拍がに自動的にそう速く移動するので、電磁波がターゲットに達することができるおよび受信機に戻って跳ねることはほとんど即時)であるように取る時間変えられる。
測定のデータ:フランジの螺線形の最下表面か密封表面。
26GHz NYRD86のレーダーの水平な送信機の設計特微
1.Antennaサイズは小さい、取付けること容易;無接触レーダー、摩耗無し、汚染無し。
2.Hardlyは腐食および泡によって影響を与えた;中型密度、温度および圧力変更によって影響を与えられなくて。
3.Severe塵の環境は高周波水平なメートルの操作に多少影響する。
4.Shorter波長、傾向がある固体表面のためのよりよい反射。
5.Smallビーム角および集中されたエネルギー。
6.The測定の不感区域はより小さく、よい結果を小さいタンク測定のために達成することができる。
変動の条件の下のよりよい性能のための7.High SN比。
8.固体および低い比誘電率媒体を測定するための高周波、最もよい選択。
26GHz NYRD86のレーダーの水平な送信機の技術的な変数
典型的な適用 | 強い腐食性の液体 |
アンテナ材料 | PFA (任意) |
測定範囲 | 30m |
測定の正確さ | 0.05%-0.1%F.S |
電源 | 24VDC (2ライン、4ライン) |
中型の温度 | -40~+130℃ |
プロセス関係 | フランジ(任意) |
プロセス圧力 | -0.1~1.0MPa |
保護レベル | IP67 |
耐圧防爆等級 | Exia II CT6 (任意) |
信号の出力 | 4… 20mA/HART/RS485/Modbus… |
注:プロダクトはユーザーの特定の条件に従ってカスタマイズすることができる。
26GHz NYRD86のレーダーの水平な送信機の塗布分野
1.Power植物:貯蔵所、サイロ ポンプ、オイル タンク、等。
2.Oilfield:粗野な石油貯蔵タンク、精製された石油貯蔵タンク、三相分離器、解決タンク、下水タンク、等。
3.Chemical:原油の蒸留塔、原料のサイロ、中間サイロ、反作用タンク、アンモナル タンク、アスファルト貯蔵タンク、等。
4.Metallurgy:原料のサイロ、補助物質的なサイロ、電気分解細胞の緩衝タンク、等。
5.Water資源:運河、貯蔵所、農地の潅漑、河川水のレベルの監視、鉄砲水の警告、都市氾濫、等。
6.Foodstuffs:ジュースの工場、ミルクの工場、原料糖の貯蔵タンク、トマトのりの貯蔵タンク、ビール醸造所の貯蔵タンク、等。
7.Pharmaceuticals: 分離器、発酵タンク、等。
8.Water処置:貯蔵所、汚水だめ、水処理タンク、沈降タンク、深い井戸、飲料水ネットワーク、等。
9.Paper:原料のサイロ、貯蔵タワー、化学物質的な貯蔵のサイロ、等。
10.Other:石切り場、環境保護、造船業および他の企業。
